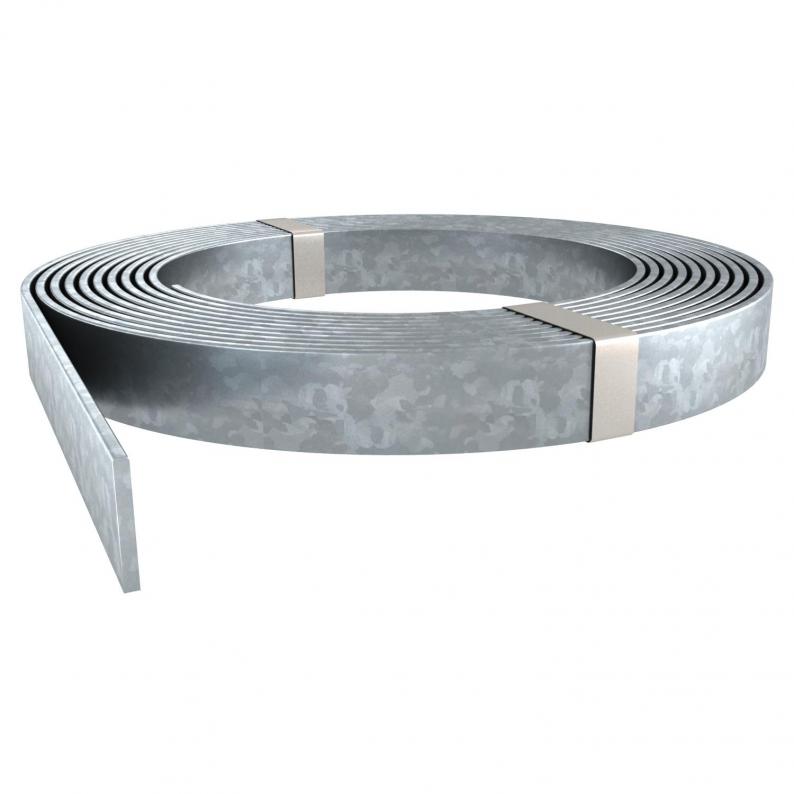

Flachleiter Stahl, verzinkt
Typ 5052 DIN 40X4
|Art.Nr. 5019355
|EAN 4012195680505
Art.Nr. / Typ
Breite
Höhe
kl. VKE: 40 m
40m
m
Beschreibung
• einsetzbar als Ableitung und Erdungsleiter nach DIN EN 62561-2 (VDE 0185-561-2)
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
Technische Daten
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 4 mm |
| Maß B | 40 mm |
| Maß H | 4 mm |
Technische Daten
| Normalring (ca. kg) | 51 |
|---|---|
| Querschnitt | 160 mm² |
| Normalring (ca. m) | 40 |
| Dimension | 40x4mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Längentoleranz ± | 5 % |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
256 DIN 40 FT
5314623
kl. VKE: 10 Stück
10Stück
Stück
Art.Nr. 5314623
DIN-Kreuzverbinder für Flachleiter, mit ZwischenplatteTyp
256 DIN 40 FT
kl. VKE: 10 Stück
10Stück
Stück
Ausführungen
Typ
Breite
Höhe
Art.Nr.
5052 DIN 30X3.5
30
3,5
5019345
5052 DIN 30X3.5
30
3,5
5019347
5052 DIN 40X4
40
4
5019355
5052 DIN 40X5
40
5
5019360
Breite
Höhe
5052 DIN 30X3.5
Art.Nr.
5019345
Breite
30
Höhe
3,5
5052 DIN 30X3.5
Art.Nr.
5019347
Breite
30
Höhe
3,5
5052 DIN 40X4
Art.Nr.
5019355
Breite
40
Höhe
4
5052 DIN 40X5
Art.Nr.
5019360
Breite
40
Höhe
5
