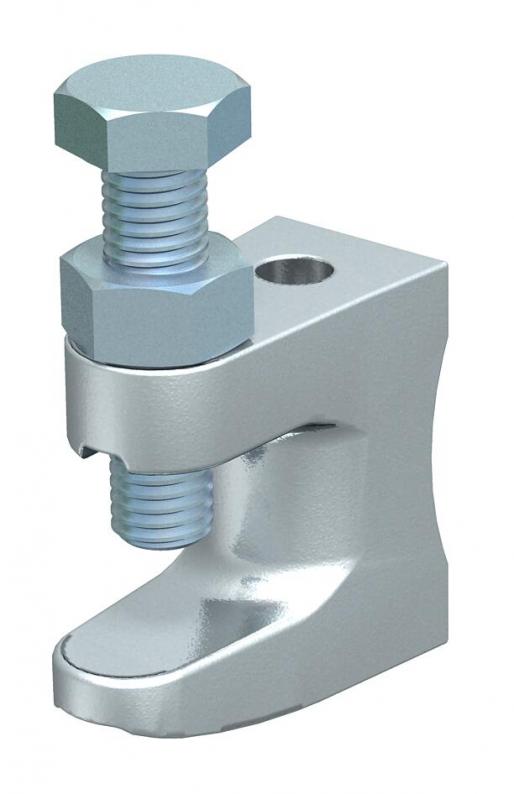

Trägerschraubklammer, mit Gewinde
Typ FL3-G M12 TG
|Art.Nr. 1488090
|EAN 4012195151159
Art.Nr. / Typ
Länge
Breite
Höhe
Bruchlast
Flanschdicke F min.
Flanschdicke F max.
kl. VKE: 25 Stück
25Stück
Stück
Beschreibung
Mit Gewinde.
Max. Anzugsdrehmoment: 21 Nm
Max. Anzugsdrehmoment: 21 Nm
Technische Daten

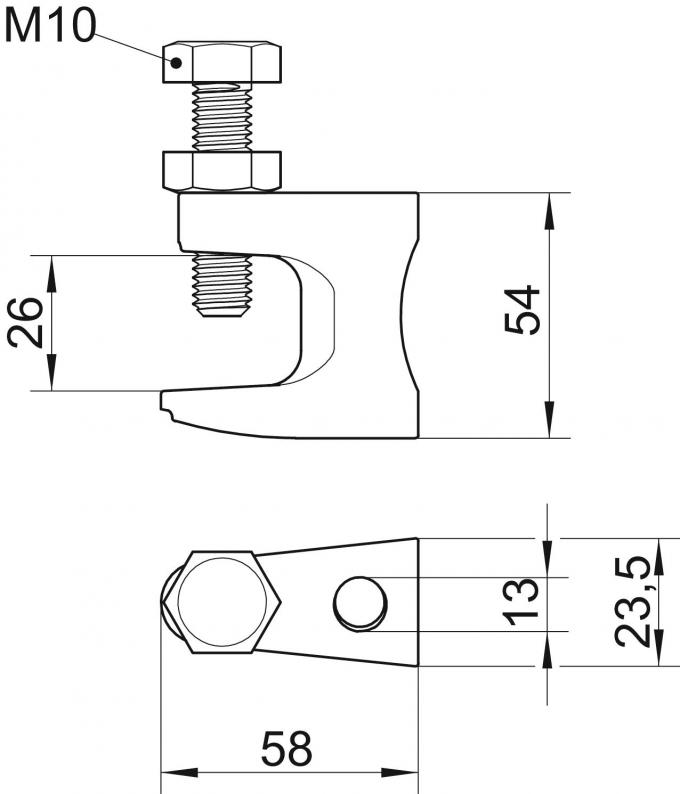

Abmessungen
| Länge | 58 mm |
|---|---|
| Breite | 23,5 mm |
| Höhe | 54 mm |
| Maß L | 58 mm |
| Maß B | 23,5 mm |
| Maß H | 54 mm |
| Maß F | 26 mm |
| Maß G | M10 |
Technische Daten
| Gewinde metrisch | 12 |
|---|---|
| Scharnierend | nein |
| Scharnier justierbar | nein |
| Bruchlast | 3,5 kN |
| Geeignet für Gewindestange metrisch | 12 |
| Max. Anzugsdrehmoment | 21 Nm |
| Befestigungsart | schrauben |
| Anschlussart/-bauteil | Gewinde |
| Flanschdicke F min. | 0 mm |
| Flanschdicke F max. | 26 mm |
| Dimension | 0-26mm |
| Werkstoff | Temperguss |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Bruchlast
Flanschdicke F min.
Flanschdicke F max.
Art.Nr.
FL1-G M8 TG
38
19
35
1,2
0
18
1488074
FL2-G M10 TG
44
21
42
2,5
0
20
1488082
FL3-G M12 TG
58
23,5
54
3,5
0
26
1488090
Länge
Breite
Höhe
Bruchlast
Flanschdicke F max.
FL1-G M8 TG
Art.Nr.
1488074
Länge
38
Breite
19
Höhe
35
Bruchlast
1,2
Flanschdicke F min.
0
Flanschdicke F max.
18
FL2-G M10 TG
Art.Nr.
1488082
Länge
44
Breite
21
Höhe
42
Bruchlast
2,5
Flanschdicke F min.
0
Flanschdicke F max.
20
FL3-G M12 TG
Art.Nr.
1488090
Länge
58
Breite
23,5
Höhe
54
Bruchlast
3,5
Flanschdicke F min.
0
Flanschdicke F max.
26
