Wand- und Stielausleger AW 15 A2
Art.Nr. 6421040 | EAN 4012195061960
- Produktbeschreibung
-
Produktbeschreibung

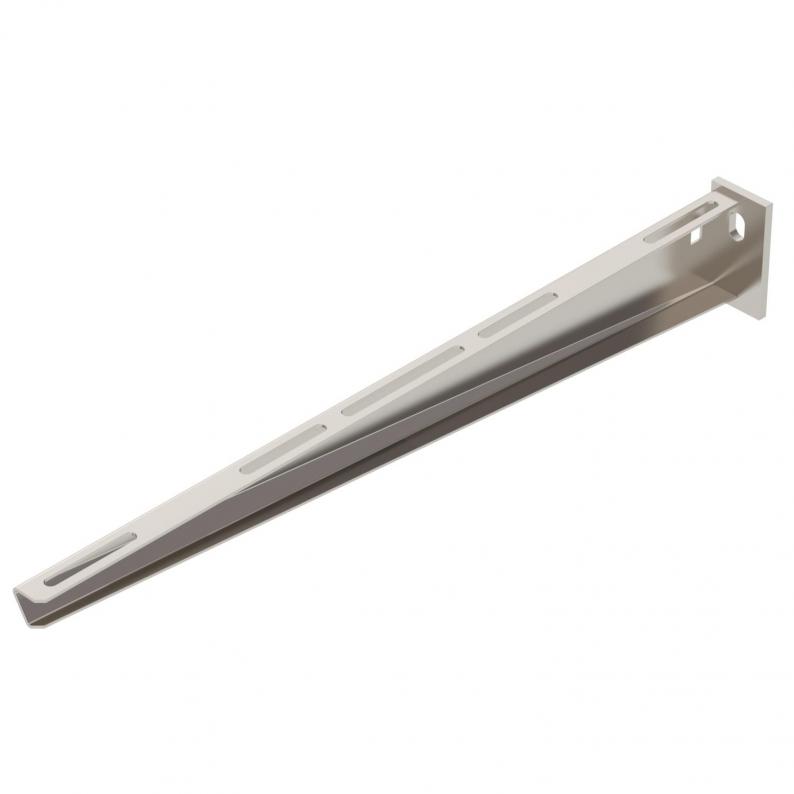

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B510mm F in kN 1,5 kN Funktionserhalt nein Lochdurchmesser 11 mm Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt ja Werkstoff Edelstahl, rostfrei 1.4301 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

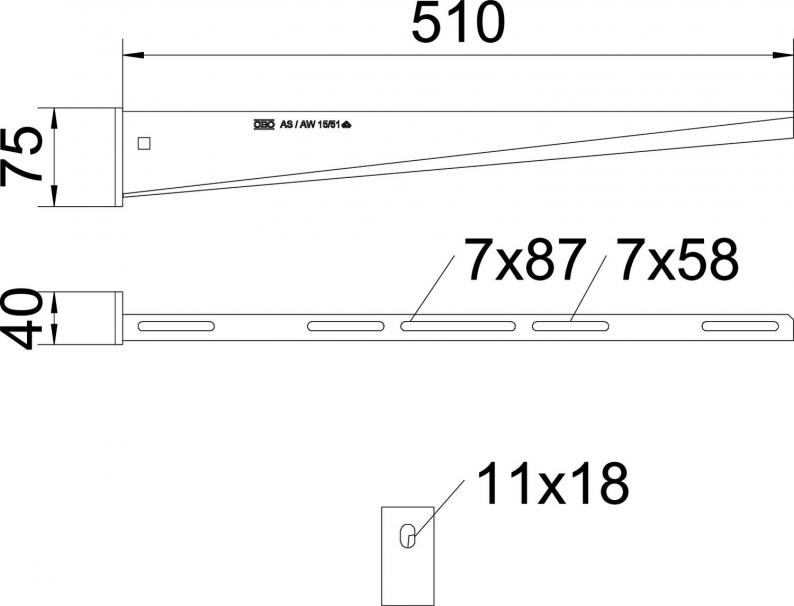

Breite 510 mm Höhe 75 mm Länge 510 mm Maß A 40 mm Maß B 510 mm Maß H 75 mm Maß L 510 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter A2
FRSB 6x12 A2 6406138 100 Stück 95,60 € Preis / 100 Stück - Downloads
-
