Wand- und Stielausleger AWG 15 FT

Art.Nr. 6420612 | EAN 4012196662654

1,5 kN
Produktbeschreibung

Produktbeschreibung

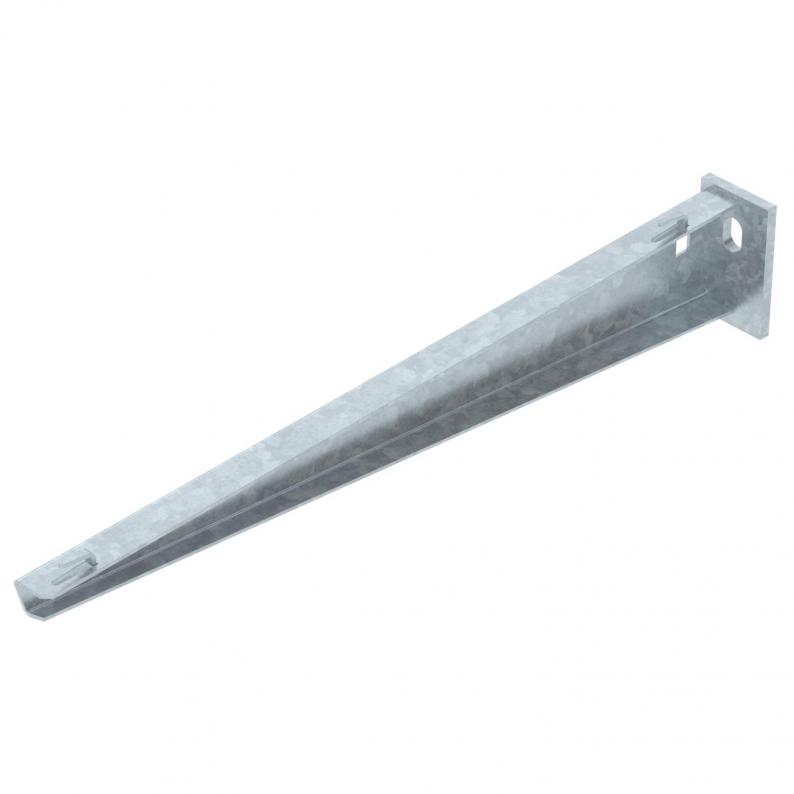

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte für die schraubenlose Gitterrinnenbefestigung.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Wand- und Stielausleger
  • U-Stiel
  • U-Stiel
  • U-Stiel
  • montagefreundliches Bauteil
Technische Daten

Technische Daten

Ausführung Wand- und Stielausleger
Dimension B410mm
F in kN 1,5 kN
Funktionserhalt nein
für Breite max. 400 mm
für Breite min. 400
Lochdurchmesser 11 mm
Oberfläche tauchfeuerverzinkt
Rostfreier Stahl, gebeizt nein
Werkstoff Stahl
Winkelbereich max. 90 mm
Winkelbereich min. 90 mm

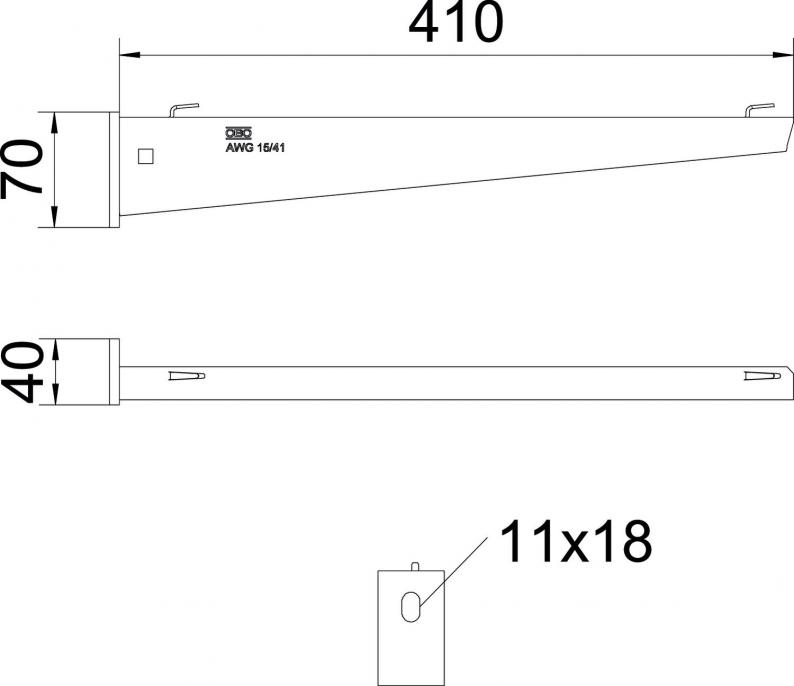

Abmessungen

Breite 410 mm
Höhe 70 mm
Maß A 40 mm
Maß B 410 mm
Maß H 70 mm
Maß L 410 mm

Technische Daten

Belastungsdiagramm Ausleger Typ AW G 15

Belastungsdiagramm Ausleger Typ AW G 15
  • Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
  • Zulässige Auslegerbelastung in kN ohne Mannlast Zulässige Auslegerbelastung in kN ohne Mannlast
  • Belastungskurve mit Auslegerlängen in mm Belastungskurve mit Auslegerlängen in mm
Alle Typen

Alle Typen

Typ Breite F in kN Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
AW G 15 11 FT 110 mm 1,5 kN 6420606
1 Stück 17,60 € Preis / 1 Stück
AW G 15 16 FT 160 mm 1,5 kN 6420607
1 Stück 21,60 € Preis / 1 Stück
AW G 15 21 FT 210 mm 1,5 kN 6420608
1 Stück 23,45 € Preis / 1 Stück
AW G 15 31 FT 310 mm 1,5 kN 6420610
1 Stück 27,15 € Preis / 1 Stück
AW G 15 41 FT 410 mm 1,5 kN 6420612
1 Stück 42,20 € Preis / 1 Stück
AW G 15 51 FT 510 mm 1,5 kN 6420614
1 Stück 60,05 € Preis / 1 Stück
AW G 15 61 FT 610 mm 1,5 kN 6420616
1 Stück 67,10 € Preis / 1 Stück
