Kabelleiter LG 60, 3 m VS FT 3000 | 600 | 1,5 | nein | Stahl | tauchfeuerverzinkt

Kabelleiter LG 60, 3 m VS FT

Art.Nr. 6208578 | EAN 4012195434221

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

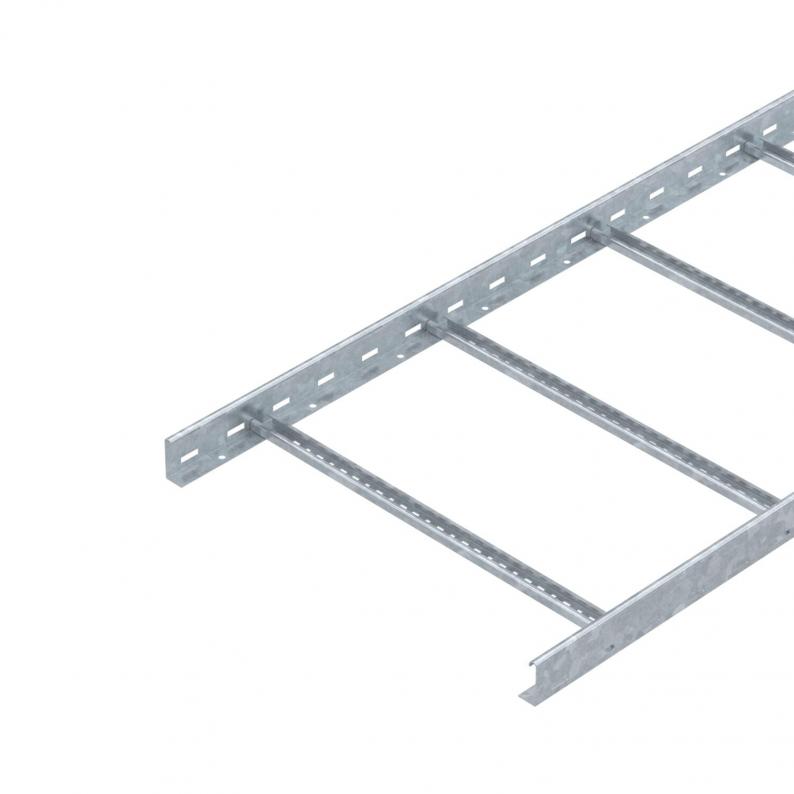

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Andere Breiten sind auf Anfrage erhältlich.

Technische Daten

Technische Daten

Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Dimension	60x600x3000
Funktionserhalt	nein
Holmstärke	1,5 mm
Nutzquerschnitt	29800 mm²

Nutzquerschnitt	298 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Sprossenabstand	300 mm
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	600 mm
Höhe	60 mm
Länge	3000 mm

Länge	3000 ft
Maß B	600 mm
Schlitzmaß Sprosse	16,50

Belastungen

Stützabstand 1,5m	3,1 kN/m
Stützabstand 2,0m	2,25 kN/m
Stützabstand 2,5m	1,5 kN/m

Stützabstand 3,0m	1,1 kN/m
Stützabstand 3,5m	0,75 kN/m
Stützabstand 4,0m	0,45 kN/m

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	ja	Stahl	tauchfeuerverzinkt	6208562	m	3 m	96,50 € Preis / 1 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	ja	Stahl	tauchfeuerverzinkt	6208566	m	3 m	105,05 € Preis / 1 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	ja	Stahl	tauchfeuerverzinkt	6208570	m	3 m	111,55 € Preis / 1 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	6208574	m	3 m	121,80 € Preis / 1 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	6208578	m	3 m	126,70 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FT	DRL 600 FT	6051472	m	3 m	246,85 € Preis / 1 m

Montagezubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Klemmstück für Trennstegbefestigung A2	KS KL A2	6062284	Stück	30 Stück	72,90 € Preis / 100 Stück
Trennsteg 45 DD	TSG 45 DD	6062321	m	3 m	22,60 € Preis / 1 m
Längsverbinder FT	LVG 60 FT	6208843	Stück	10 Stück	12,70 € Preis / 1 Stück
Abgangsblech FT	LAB 60 FT	6220479	Stück	1 Stück	102,40 € Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	6222537	Paar	40 Paar	3,05 € Preis / 1 Paar
Multifunktionsverbinder FT	LMFV 660 FT	6225738	Stück	1 Stück	131,70 € Preis / 1 Stück
