Kabelleiter LG 60, 3 m VS FT
Typ LG 650 VS 3 FT
|Art.Nr. 6208574
|EAN 4012195434214
Art.Nr. / Typ
Länge
Breite
Funktionserhalt
Holmstärke
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
m
Beschreibung

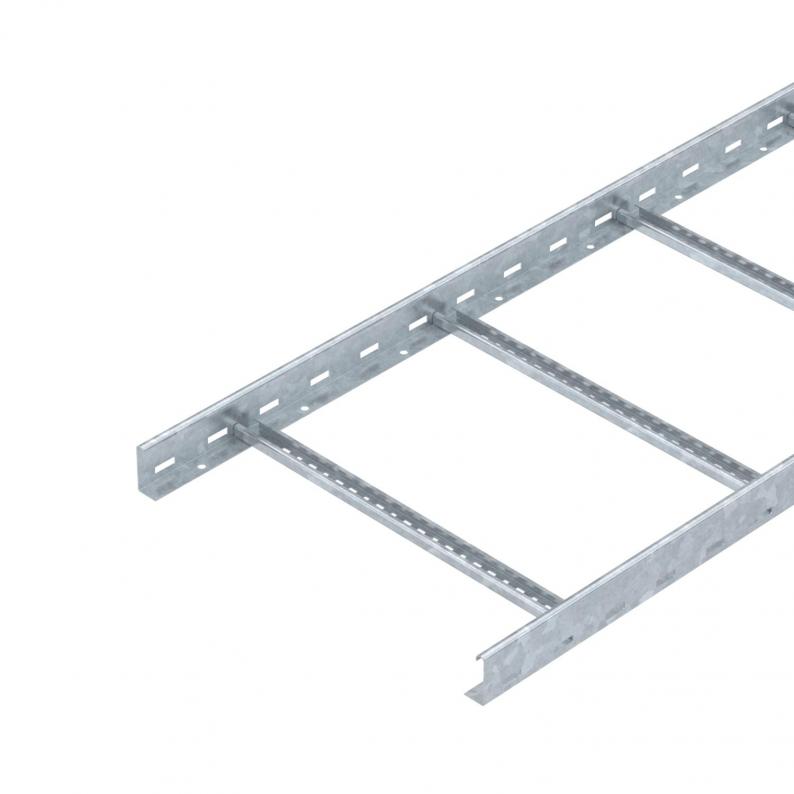

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Andere Breiten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Andere Breiten sind auf Anfrage erhältlich.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Kabel können mit der passenden Bügelschelle Typ 2056 montiert werden.
Die Kabelleitern in den Breiten 200 mm bis 400 mm sind auch zulässig für die vertikale Montage als Steigeleiter in Anlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12. Kabel können mit der für den Funktionserhalt zugelassenen Bügelschelle Typ 2056 M montiert werden.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 500 mm |
| Höhe | 60 mm |
| Maß B | 500 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 248 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 24800 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| Holmstärke | 1,5 mm |
| Dimension | 60x500x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,9526 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,25 kN/m |
|---|---|
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,75 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,15 kN/m |
| Stützabstand 1,5m | 3,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Oberfläche
Werkstoff
Art.Nr.
LG 620 VS 3 FT
3000
200
ja
1,5
tauchfeuerverzinkt
Stahl
6208562
LG 630 VS 3 FT
3000
300
ja
1,5
tauchfeuerverzinkt
Stahl
6208566
LG 640 VS 3 FT
3000
400
ja
1,5
tauchfeuerverzinkt
Stahl
6208570
LG 650 VS 3 FT
3000
500
nein
1,5
tauchfeuerverzinkt
Stahl
6208574
LG 660 VS 3 FT
3000
600
nein
1,5
tauchfeuerverzinkt
Stahl
6208578
Breite
Funktionserhalt
LG 620 VS 3 FT
Art.Nr.
6208562
Länge
3000
Breite
200
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 630 VS 3 FT
Art.Nr.
6208566
Länge
3000
Breite
300
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 640 VS 3 FT
Art.Nr.
6208570
Länge
3000
Breite
400
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 650 VS 3 FT
Art.Nr.
6208574
Länge
3000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 660 VS 3 FT
Art.Nr.
6208578
Länge
3000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
