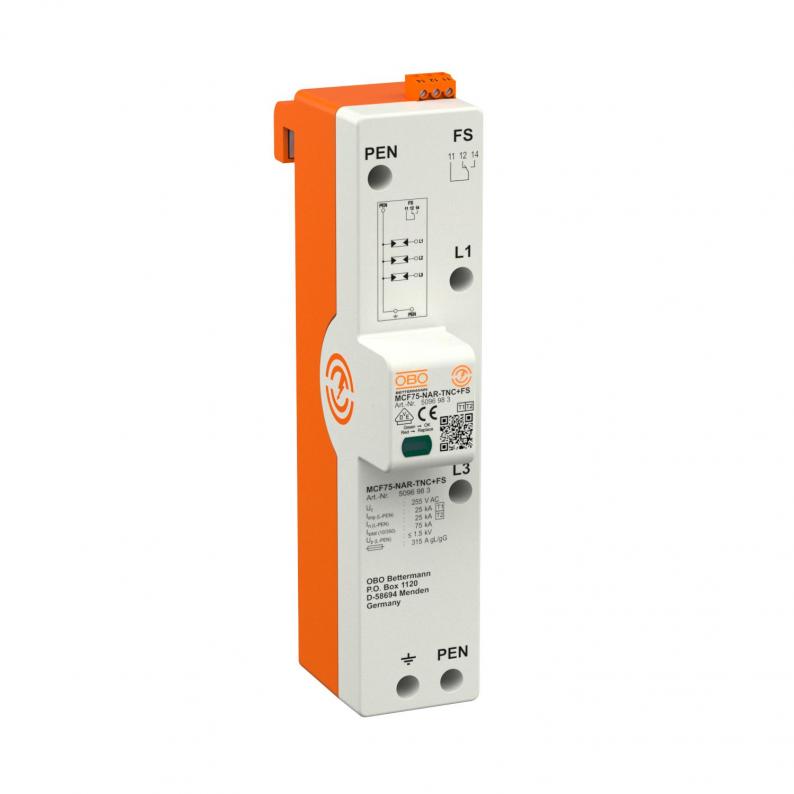

Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-C-Systeme
• Schutzpegel ≤1,5 kV zum Schutz der Endgeräte • Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) • Blitzstromableitvermögen bis 75 kA (10/350) 3-polig • Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53) • Folgestromlöschend bis 50 kA und max. Vorsicherung bis 315 A gL/gG • Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100 • Mit potentialfreiem Wechslerkontakt zur Fernsignalisierung
Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
Technische Daten
Technische Daten
Ansprechzeit
<100
ns
Ausführung
3+NPE
Ausführung der Pole
3
Betriebstemperatur max.
80
°C
Betriebstemperatur min.
-40
°C
Blitzstoßstrom (10/350 μs)
25
kA
Blitzstoßstrom (10/350) [gesamt]
75
kA
Dimension
255V
Drehmoment
3,5
Nm
Fernsignalisierung
ja
Gehäusewerkstoff Überspannungsschutzbauteile
PA UL 94 V-0
Höchste Dauerspannung (L-N)
255
V
Höchste Dauerspannung AC
255
Leiterquerschnitt flexibel (feindrähtig) max.
35
mm²
Leiterquerschnitt flexibel (feindrähtig) max.
2
AWG
Leiterquerschnitt flexibel (feindrähtig) min.
7
AWG
Leiterquerschnitt flexibel (feindrähtig) min.
10
mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.
35
mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.
2
AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.
7
AWG
Leitungsart für Überspannungsschutzgeräte
Energieleitung AC
Maximale Vorsicherung
315
A
Maximaler Ableitstoßstrom (8/20 μs)
50
kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]
50
kA
Montageart
Sammelschiene 40 mm
Nennableitstoßstrom (8/20 µs)
25
kA
Nennableitstoßstrom (8/20 µs) [L-N]
25
kA
Nennspannung AC (50 / 60 Hz)
230
V
Netzform
TN-C
Netzform TN
ja
Netzform TN-C
ja
Schutzart
IP20
Signalisierung am Gerät
optisch
SPD nach EN 61643-11
Typ 1+2
SPD nach IEC 61643-1
class I+II
Zulassungen
VDE
Abmessungen
Breite
50
mm
Höhe
109
mm
Länge
226
mm
Anschlussmöglichkeiten
Ableitstoßstrom (8/20 µs) [gesamt]
75
kA
Anschlussquerschnitt FM-Klemmen max.
16
AWG
Anschlussquerschnitt FM-Klemmen max.
1,5
mm²
Anschlussquerschnitt FM-Klemmen min.
0,5
mm²
Anschlussquerschnitt FM-Klemmen min.
28
AWG
FM-Kontakte
Wechsler
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz
