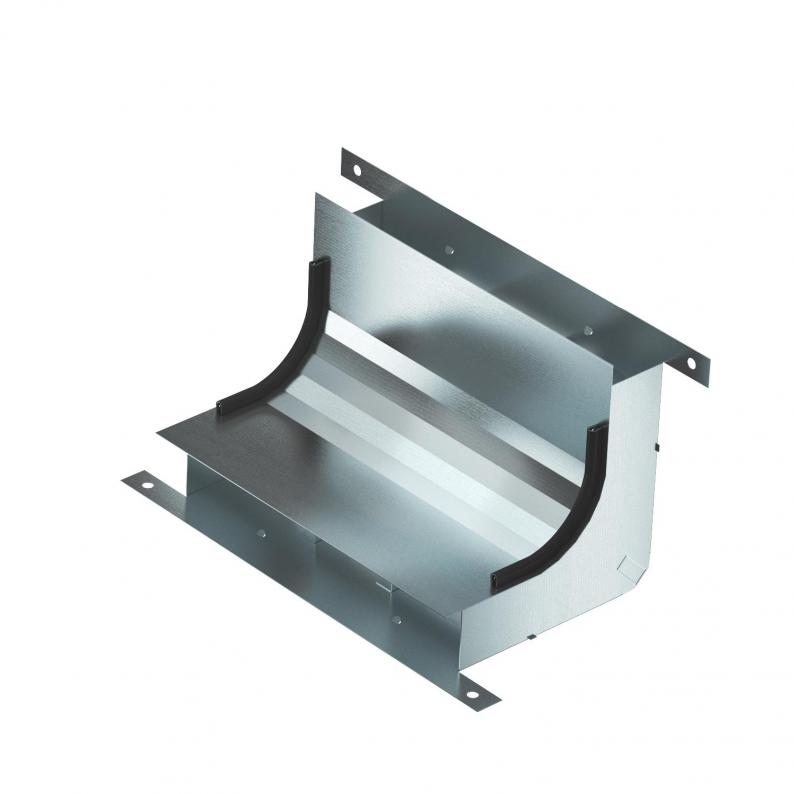

Vertikalkrümmer, 3-zügig, Kanalhöhe 48 mm
Typ KV3 25048-2
|Art.Nr. 7400653
|EAN 4012197349684
Art.Nr. / Typ
Breite
Anzahl der Züge
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Vertikalkrümmer (2-teilig) zur vertikalen Richtungsänderung von estrichüberdeckten Unterflur-Installationskanälen (Wandanschlüsse, Einspeisungen).
Technische Daten

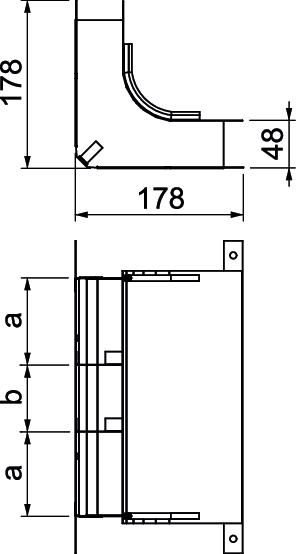

Abmessungen
| Länge | 178 mm |
|---|---|
| Breite | 250 mm |
| Höhe | 48 mm |
| Maß b | 70 mm |
| Maß a | 90 mm |
| Maß h | 48 mm |
Technische Daten
| Anzahl der Züge | 3 St. |
|---|---|
| Anzahl der festen Trennwände | 2 |
| Querschnitt Zug a | 3854 mm² |
| Querschnitt Zug b | 3184 mm² |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 48 mm |
| Dimension | 330x177,7x177,7 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,8487 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (5)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Anzahl der Züge
Art.Nr.
KV3 25048-2
250
3
7400653
KV3 35048-2
350
3
7400665
Breite
KV3 25048-2
Art.Nr.
7400653
Breite
250
Anzahl der Züge
3
KV3 35048-2
Art.Nr.
7400665
Breite
350
Anzahl der Züge
3
