Vertikalbogen steigend, Kanalhöhe 80 mm, reinweiß
Typ PLM BR 0810 RW
|Art.Nr. 7218116
|EAN 4012197357795
Art.Nr. / Typ
7218116 / PLM BR 0810 RW
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

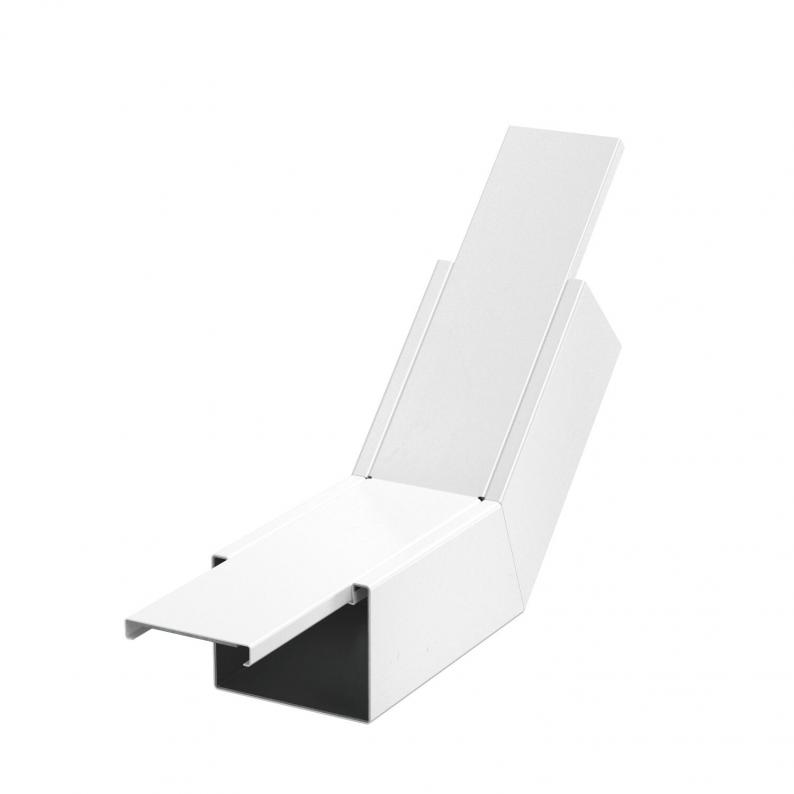

45°-Vertikalbogen in steigender Ausführung mit intumeszierendem Brandschutzgewebe für Installationskanal PYROLINE® Rapid PLM. Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Deckelüberstand ermöglicht versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Technische Daten
Technische Daten
| Nutzquerschnitt | 5180 mm² |
|---|---|
| Winkel des Bogens | 45 ° |
| Deckelbefestigung | sonstige |
| Mit Lochung | ja |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 435x100x257 |
| Oberfläche | pulverbeschichtet |
| Werkstoff | Stahl |
| Farbe | reinweiß; RAL 9010 |

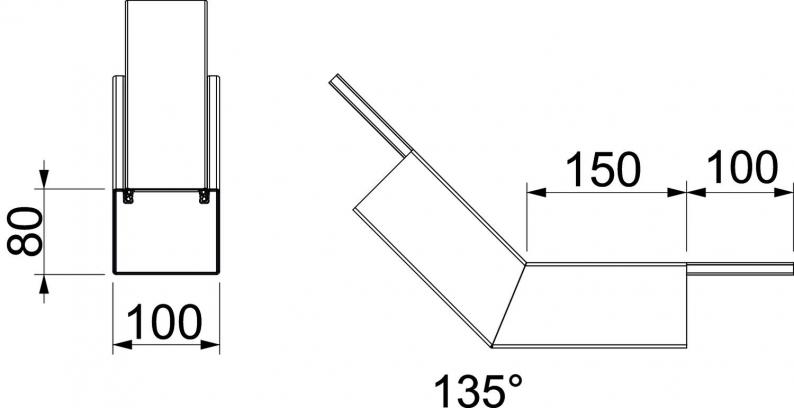

Abmessungen
| Maß A | 150 mm |
|---|---|
| Maß B | 100 mm |
| Maß H | 80 mm |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,8402 kg CO2e / 1 Stück |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß B
Maß H
Art.Nr.
PLM BR 0810 RW
100
80
7218116
PLM BR 0810 RW
Art.Nr.
7218116
Maß
B
100
Maß H
80
