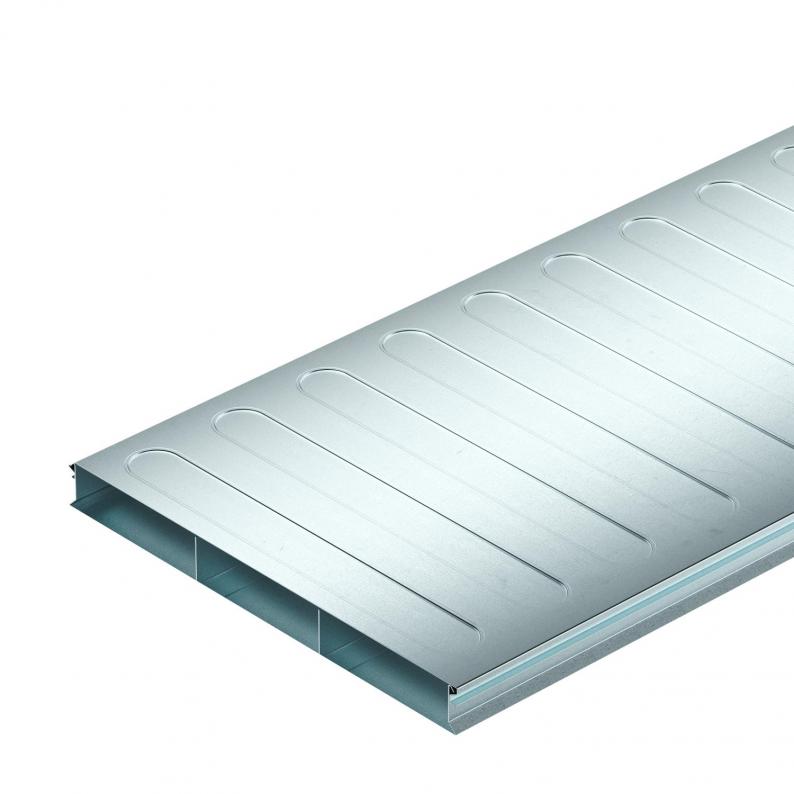

Unterflurkanal, 2-teilig, 3-zügig, Kanalhöhe 38 mm
Typ S3 35038-2
|Art.Nr. 7400289
|EAN 4012197352141
Art.Nr. / Typ
Länge
Breite
Anzahl der Züge
kl. VKE: 2 m
2m
m
Beschreibung
Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.
Die profilierten Seitenwände bieten eine Rastfunktion, um den Kanaldeckel auf das Kanalunterteil zu rasten. Die Versteifungssicken im Kanaldeckel dienen zur Stabilisierung.
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 350 mm |
| Höhe | 38 mm |

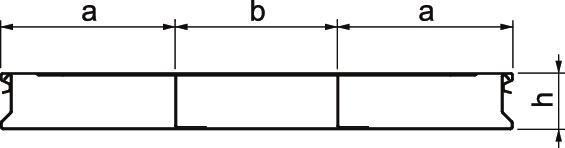

| Maß b | 110 mm |
| Maß a | 120 mm |
| Maß h | 38 mm |
Technische Daten
| Nutzquerschnitt | 12054 mm² |
|---|---|
| Anzahl der Züge | 3 St. |
| Anzahl der festen Trennwände | 2 |
| Querschnitt Zug a | 4060 mm² |
| Querschnitt Zug b | 3934 mm² |
| Kanalbreite min. | 350 mm |
| Entkoppelbar | nein |
| Bodenblech | ja |
| Einsatzbereich | estrichüberdeckt |
| Oberteil abnehmbar | ja |
| Vertikale Last, große Fläche | bis 1.500 N |
| Kanalhöhe min. | 38 mm |
| Dimension | 2000x350x38 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
Umweltdaten
11,805 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,805 kg CO2e / 1 Meter |
|---|
