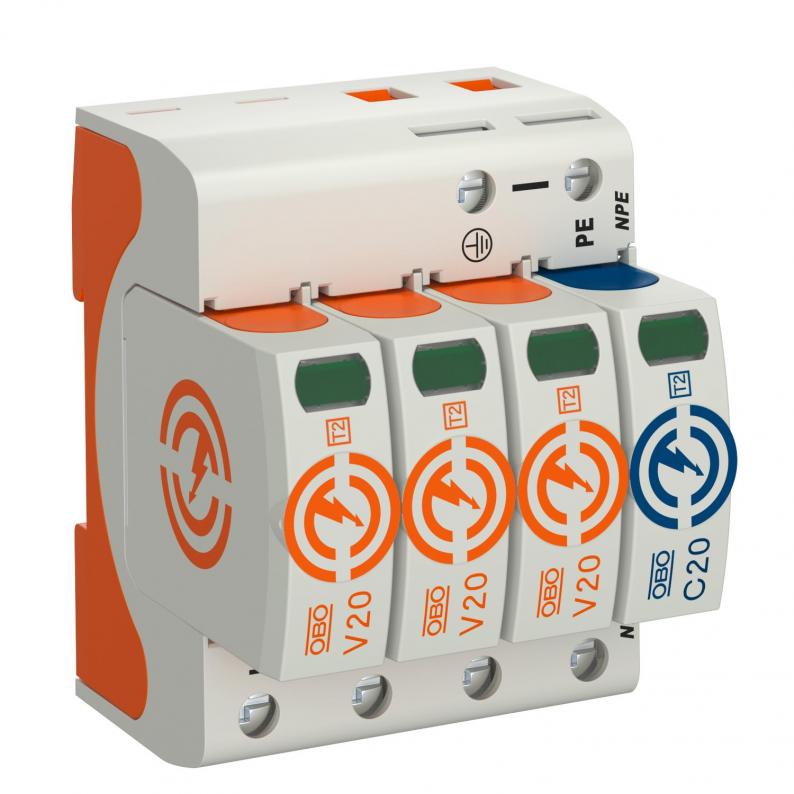

Überspannungsableiter V20, 3-polig+NPE 280 V

Typ V20-3+NPE-280

Art.Nr. 5095253

EAN 4012196161331

Datenblatt (PDF)

Konformitätserklärung (PDF)

RoHS (PDF)

REACH (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Höchste Dauerspannung AC

Ausführung der Pole

Schutzart

IP20

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Überspannungsableiter Typ 2

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.

Technische Daten

Abmessungen

Länge	78,5 mm
Breite	71,2 mm
Höhe	90 mm

Materialien und Verpackung

Verpackung vollständig aus recycelter Kartonage	Ja
Verpackung ohne Kunststoff	Ja

Technische Daten

Polzahl	4
Netzform	sonstige
Ausblasend	nein
Signalisierung am Gerät	optisch
Schutzart	IP20
Höchste Dauerspannung (L-N)	280 V
Höchste Dauerspannung (N-PE)	255 V
Nennableitstoßstrom (8/20 µs) [L-N]	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE]	40 kA
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	40 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	60 kA
Fernsignalisierung	nein
Prüfklasse Typ 2	ja
Nennspannung AC (50 / 60 Hz)	230 V
Integrierte Vorsicherung	nein
Schutzpegel [L-N]	≤1,3
Höchste Dauerspannung AC	280 V
Nennableitstoßstrom (8/20 µs)	20 kA
Ausführung der Pole	3+N/PE
Montageart	Hutschiene 35 mm
Max. netzseitiger Überstromschutz	160 A gL/gG
Restspannung [L-N] @ 5 kA	1 kV
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	50 kA eff
Restspannung [L-N] @ 1 kA	0,8 kV
TOV-Spannung [L-N] - withstand mode - 5 s	335 V
TOV-Spannung [L-N] - fail safe mode - 120 min	440 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
SPD nach UL 1449	Type 4
Mindestabstand	1,5 mm
Zulassungen	VDE, KEMA, UL, ÖVE
Kurzschlussfest	ja
Netzform TN	ja
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Betriebstemperatur min.	-40 °C
Betriebstemperatur max.	80 °C
Drehmoment	4 Nm
SPD nach IEC 61643-1	class II
SPD nach EN 61643-11	Typ 2
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Folgestromlöschvermögen (eff) [N-PE]	0,1 kA
Ansprechzeit	<25 ns
Maximale Vorsicherung	160 A
Temperatureinsatzbereich min.	-40 °C
Temperatureinsatzbereich max.	80 °C
Dimension	280V
Luftfeuchtigkeit max.	95 %
Luftfeuchtigkeit min.	5 %

Anschlussmöglichkeiten

Leiterquerschnitt flexibel (feindrähtig) min.	1,5 mm²
Leiterquerschnitt flexibel (feindrähtig) max.	35 mm²
Ableitstoßstrom (8/20 µs) [gesamt]	60 kA
Leiterquerschnitt flexibel (feindrähtig) min.	16 AWG
Leiterquerschnitt flexibel (feindrähtig) max.	2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Gemeinsamer Schutzpegel [L-PE]	1,5 kV

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	1,7718 kg CO2e / 1 Stück

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (4)

Erklärungen (3)

Zertifikate (4)

Anleitungen & Hilfen (3)

Artikelbilder (2)

3D Daten Downloads (2)

Ausschreibungstexte (2)

Ausführungen

Ausführung der Pole

V20-1+NPE-280

Art.Nr.

5095251

Schutzart

IP20

Höchste Dauerspannung AC

280

Ausführung der Pole

1+N/PE

V20-2+NPE-280

Art.Nr.

5095252

Schutzart

IP20

Höchste Dauerspannung AC

280

Ausführung der Pole

2+N/PE

V20-3+NPE-280

Art.Nr.

5095253

Schutzart

IP20

Höchste Dauerspannung AC

280

Ausführung der Pole

3+N/PE
