Schutz für Feldgeräte, 2-polig, 24 V, metrisch

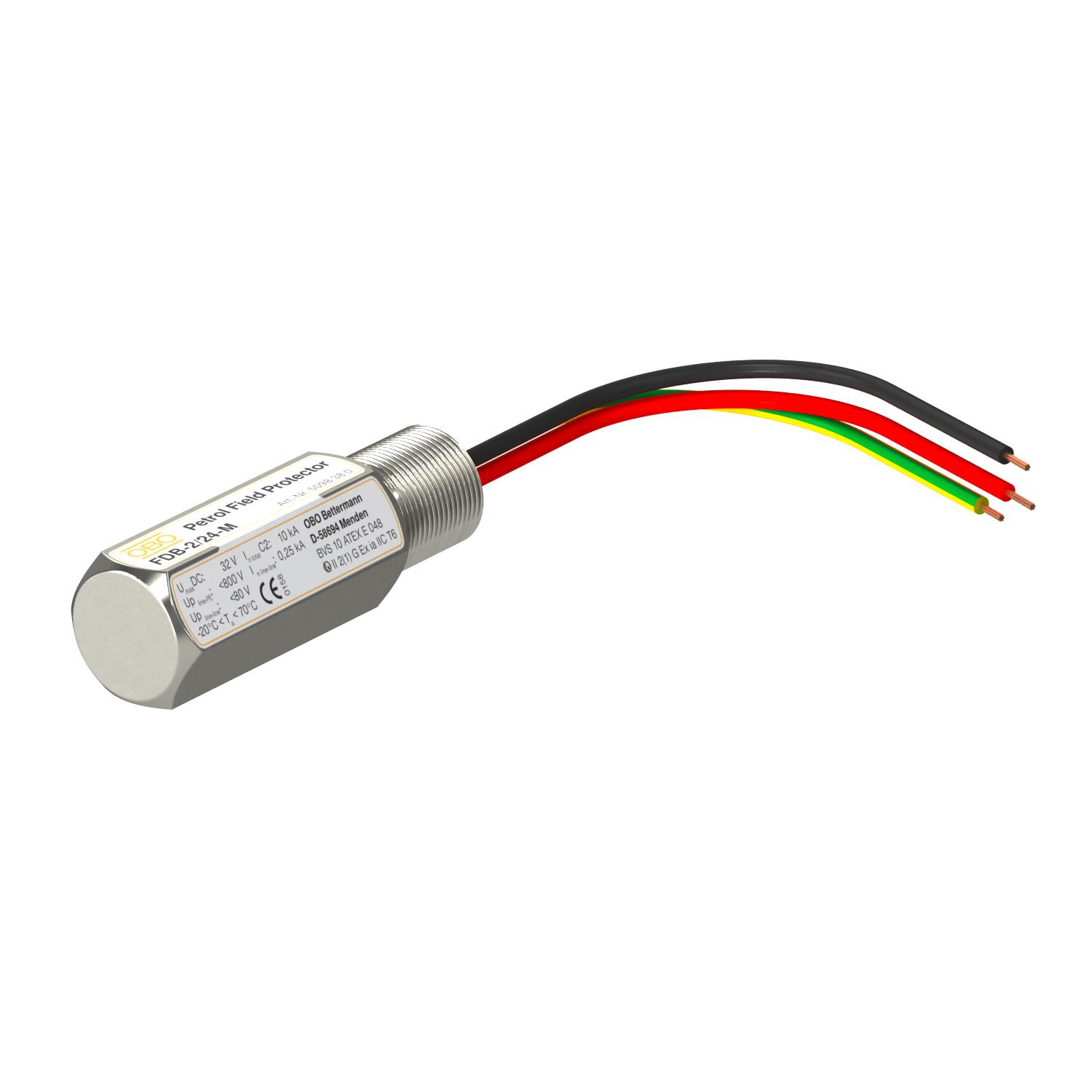

Schutz für Feldgeräte, 2-polig, 24 V, metrisch
Art.Nr. 5098380 | EAN 4012195683339
Art.Nr. / Typ
Ausführung
Anzahl Pole
Höchste Dauerspannung DC
32 V
Höchste Dauerspannung AC
22 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Petrol field protector FDB für eigensichere Messkreise und Bussysteme
• Anschlusstechnik metrisch
• geringer Schutzpegel bei hoher Strombelastung
• leichte Montage an Feldgeräten
• vernachlässigbare Eigenkapazität und Induktivität
• Edelstahl Gehäuse mit druckfester Kapselung
• ATEX Zulassung: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Anwendung: Durchflusssensoren, Temperatursensoren
• Anschlusstechnik metrisch
• geringer Schutzpegel bei hoher Strombelastung
• leichte Montage an Feldgeräten
• vernachlässigbare Eigenkapazität und Induktivität
• Edelstahl Gehäuse mit druckfester Kapselung
• ATEX Zulassung: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Anwendung: Durchflusssensoren, Temperatursensoren
Technische Daten
Technische Daten
| Anzahl Pole | 2 |
|---|---|
| Ausführung | 2-polig; metrisch |
| Dimension | 32V |
| Erdung über: | Anschlussleitung |
| Ex-Zulassung | II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048) |
| Explosionsgeprüfte Ausführung | ja |
| Fernmeldekontakt | nein |
| Gehäusewerkstoff Überspannungsschutzbauteile | V2A |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Höchste Dauerspannung AC | 22 V |
| Höchste Dauerspannung DC | 32 V |
| Kapazität (Ader-Ader) | < 17 pF |
| Kapazität (Ader-Erde) | < 26 pF |
| Kategorie | Typ 2+3 / C2+C1 |
| LPZ | 1→3 |
| Montage Eingang / Ausgang | M20 x 1,5 Außengewinde |
| Montage Feld- / Geräteseite: | Anschlussleitung 1,5mm² Länge ~ 250mm |
| Prüfnorm | IEC 61643-21 |
| Schutzart | IP65/67 |
| Schutzpegel Ader - Ader | <80 V |
| Schutzpegel Ader - Erde | <800 V |
| Signalisierung am Gerät | keine |
| SPD nach IEC 61643-21 | Class II+III / C2+C1 |
| Stoßstromfestigkeit Ader - Ader | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 5 kV / 2,5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 70 °C |
| Temperatureinsatzbereich min. | -20 °C |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (1)
Zertifikate (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Höchste Dauerspannung DC
Ausführung
Anzahl Pole
Höchste Dauerspannung AC
Art.Nr.
FDB-2 24-M
32 V
2-polig; metrisch
2
22 V
5098380
FDB-3 24-M
32 V
3-polig; metrisch
3
22 V
5098382
FDB-2 24-N
32 V
2-polig; NPT
2
22 V
5098390
FDB-3 24-N
32 V
3-polig; NPT
3
22 V
5098392
Ausführung
Anzahl Pole
FDB-2 24-M
Art.Nr.
5098380
Höchste Dauerspannung DC
32 V
Ausführung
2-polig; metrisch
Anzahl Pole
2
Höchste Dauerspannung AC
22 V
FDB-3 24-M
Art.Nr.
5098382
Höchste Dauerspannung DC
32 V
Höchste Dauerspannung AC
22 V
Ausführung
3-polig; metrisch
Anzahl Pole
3
FDB-2 24-N
Art.Nr.
5098390
Anzahl Pole
2
Höchste Dauerspannung DC
32 V
Höchste Dauerspannung AC
22 V
Ausführung
2-polig; NPT
FDB-3 24-N
Art.Nr.
5098392
Ausführung
3-polig; NPT
Anzahl Pole
3
Höchste Dauerspannung DC
32 V
Höchste Dauerspannung AC
22 V
