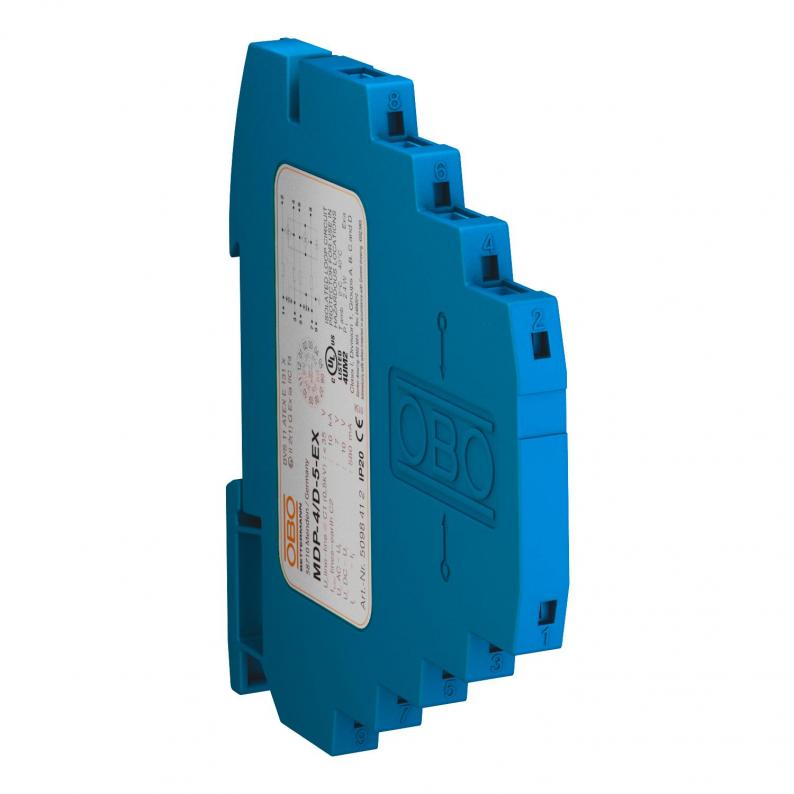

Reihenschutzgerät, 4-polig, Ausführung 5 V
Typ MDP-4 D-5-EX
|Art.Nr. 5098412
|EAN 4012195848516
Art.Nr. / Typ
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Anzahl Pole
4
Stecksystem
Klemme
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Blitzbarriere für eigensichere Messkreise
• Schutzgerät für mehradrige Systeme
• direkte Schirmerdung und mit schraublosen Anschlussklemmen

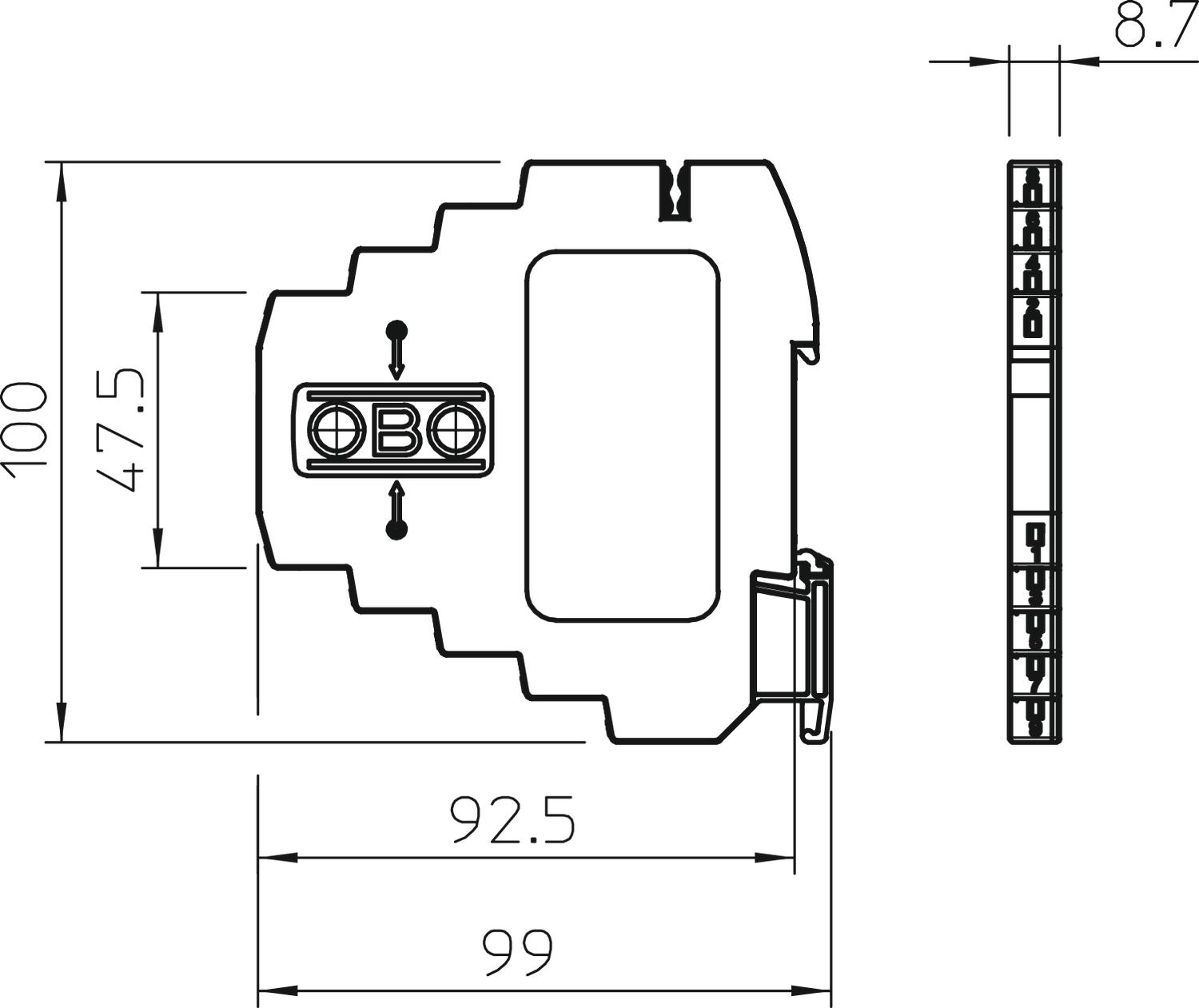

• platzsparende Breite von nur 8,7 mm
• hoher Frequenzbereich von 0-100 MHz
• ATEX Zulassung: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL gelistet (4UM2)
Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
• Schutzgerät für mehradrige Systeme
• direkte Schirmerdung und mit schraublosen Anschlussklemmen
• platzsparende Breite von nur 8,7 mm
• hoher Frequenzbereich von 0-100 MHz
• ATEX Zulassung: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL gelistet (4UM2)
Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
Technische Daten
Technische Daten
| Anzahl Pole | 4 |
|---|---|
| Fernmeldekontakt | nein |
| Signalisierung am Gerät | keine |
| Stecksystem | Klemme |
| Schutzpegel Ader - Ader | < 35 V |
| Schutzpegel Ader - Erde | <800 V |
| Schutzart | IP20 |
| Prüfnorm | IEC 61643-21 |
| Serienwiderstand pro Ader | 2,35 Ω ± 5 % |
| Nennspannung | 5 V |
| Kapazität (Ader-Ader) | < 40 pF |
| Erdung über: | Hutschiene |
| Isolationswiderstand | >100 MΩ |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Stoßstromfestigkeit Ader - Ader | C1: 0,5 KV / 0,25 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 5 KV / 2,5 kA (8/20µs) |
| Gesamt-Ableitstoßstrom (10/350) | D1: 2 kA |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Ex-Zulassung | II 2(1)G Ex ia [ia Ga] IIC T4 Gb |
| Nennlaststrom DC | 0,58 A |
| Nennlaststrom AC | 0,4 A |
| Ableiterüberwachung | nein |
| Höchste Dauerspannung AC | 7 V |
| Höchste Dauerspannung DC | 10 V |
| Zulassungen | UL |
| Grenzfrequenz | 100 MHz |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Anschlussquerschnitt starr max. | 2,5 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 0,14 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 1,5 mm² |
| Temperatureinsatzbereich min. | -40 °C |
| Temperatureinsatzbereich max. | 80 °C |
| Dimension | 5V |
| Farbe | blau |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1887 kg CO2e / 1 Stück |
Anschlussmöglichkeiten
| Anschlussquerschnitt starr min. | 0,14 mm² |
|---|---|
| Anschlussquerschnitt flexibel min. | 0,14 mm² |
| Anschlussquerschnitt flexibel max. | 2,5 mm² |
