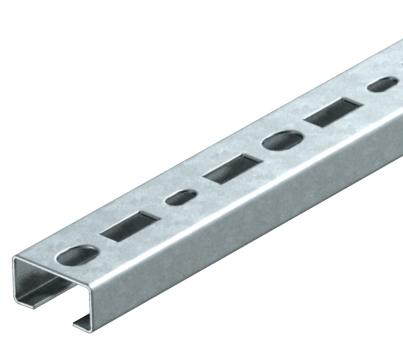

Profilschiene CML3518, Schlitz 17 mm, FS, gelocht
Profilschiene CML3518, Schlitz 17 mm, FS, gelocht
Art.Nr. 1104497 | EAN 4012195694458
Art.Nr. / Typ
Länge
Breite
35 mm
Oberfläche
bandverzinkt
Höhe
18 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
kl. VKE: 1 m
1m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| Bund | 10 m |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,847 kg CO₂e / 1 Meter |
| Dimension | 1000x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,25 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 0,88 cm² |
| Statischer Wert ly | 0,41 cm |
| Statischer Wert lz | 1,81 cm |
| Statischer Wert Wy | 0,41 cm² |
| Statischer Wert Wz | 1,03 cm² |
| Werkstoff | Stahl |

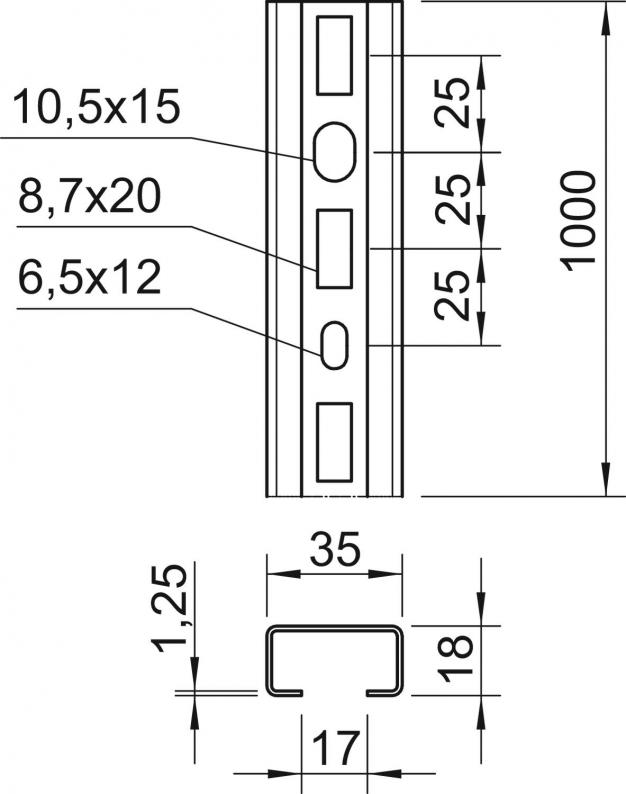

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 1000 mm |
| Maß L | 1000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Oberfläche
Höhe
Werkstoff
Materialstärke
Art.Nr.
CML3518P0150FS
150 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104241
CML3518P0200FS
200 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104268
CML3518P0300FS
300 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104284
CML3518P0400FS
400 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104292
CML3518P0500FS
500 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104306
CML3518P0600FS
600 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104310
CML3518P0700FS
700 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104315
CML3518P0800FS
800 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104320
CML3518P0900FS
900 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104325
CML3518P1000FS
1000 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104497
CML3518P2000FS
2000 mm
35 mm
bandverzinkt
18 mm
Stahl
1,25 mm
1104500
