Potentialausgleichsschiene BigBar für Industriebereich

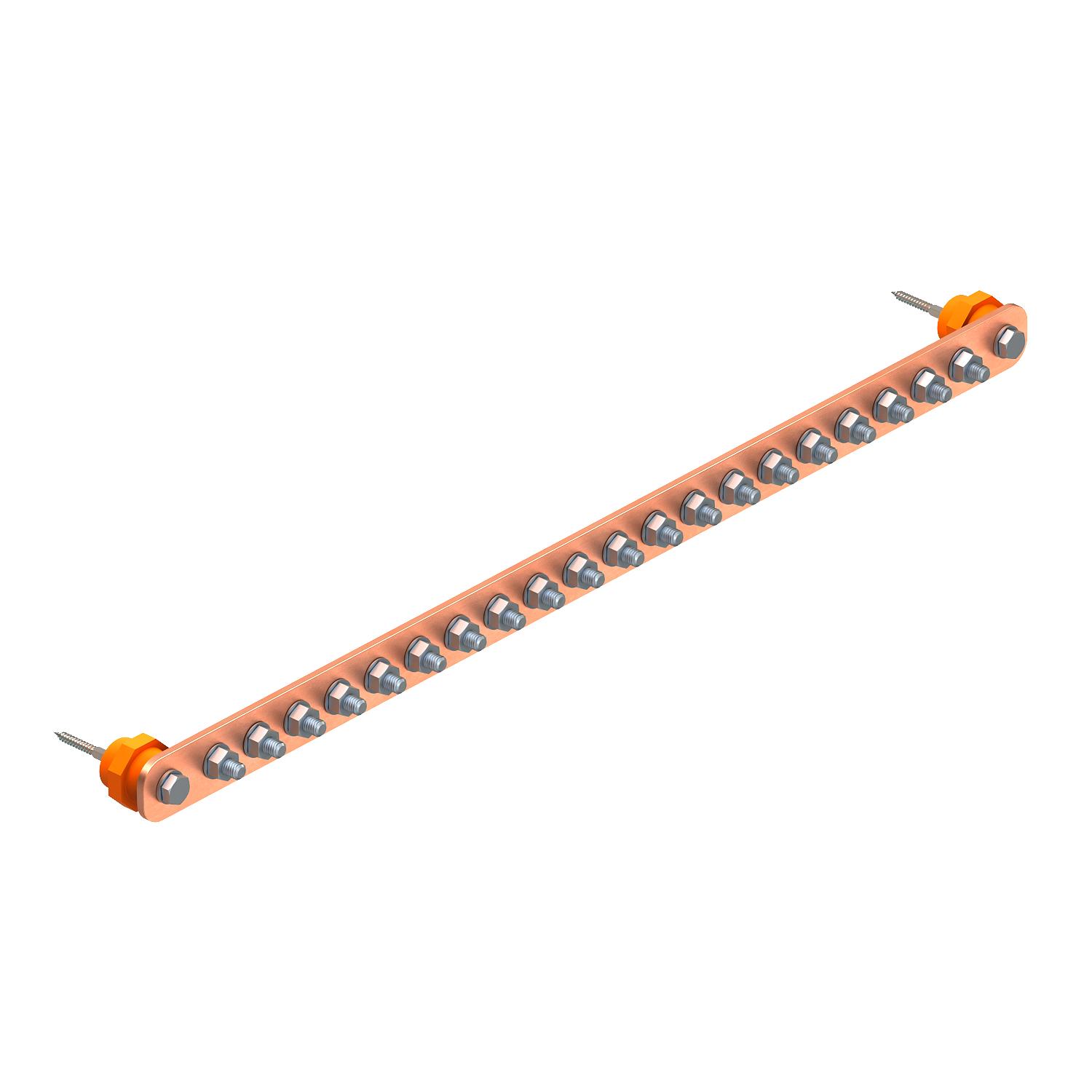

Potentialausgleichsschiene BigBar für Industriebereich
Art.Nr. 5015849 | EAN 4012195699408
Art.Nr. / Typ
Anzahl der Anschlüsse
Höhe
Länge
Breite
40 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Hauptpotentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 (IEC 62305)
• Isolatorfüße
• schnelle und einfache Montage der Anschlussleitungen mittels Schlossschrauben M10
• komplett mit Dübel und Schrauben zur Wandmontage
• mit Federscheibe (DIN 137) zur Schraubensicherung gegen Selbstlockern (z. B. in Industrie und Ex-Bereichen gefordert)
• Isolatorfüße
• schnelle und einfache Montage der Anschlussleitungen mittels Schlossschrauben M10
• komplett mit Dübel und Schrauben zur Wandmontage
• mit Federscheibe (DIN 137) zur Schraubensicherung gegen Selbstlockern (z. B. in Industrie und Ex-Bereichen gefordert)
Technische Daten
Technische Daten
| Anzahl Anschluss Rundleiter gesamt | 20 |
|---|---|
| Anzahl der Anschlüsse | 20 |
| Ausführung | nur Klemme |
| Bauform | Aufbau fix |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 20xM10 |
| Isolator | ja |
| Werkstoff | Kupfer |
| Werkstoff der Klemme | Kupfer |
| Werkstoff der Kontaktschiene | Kupfer |

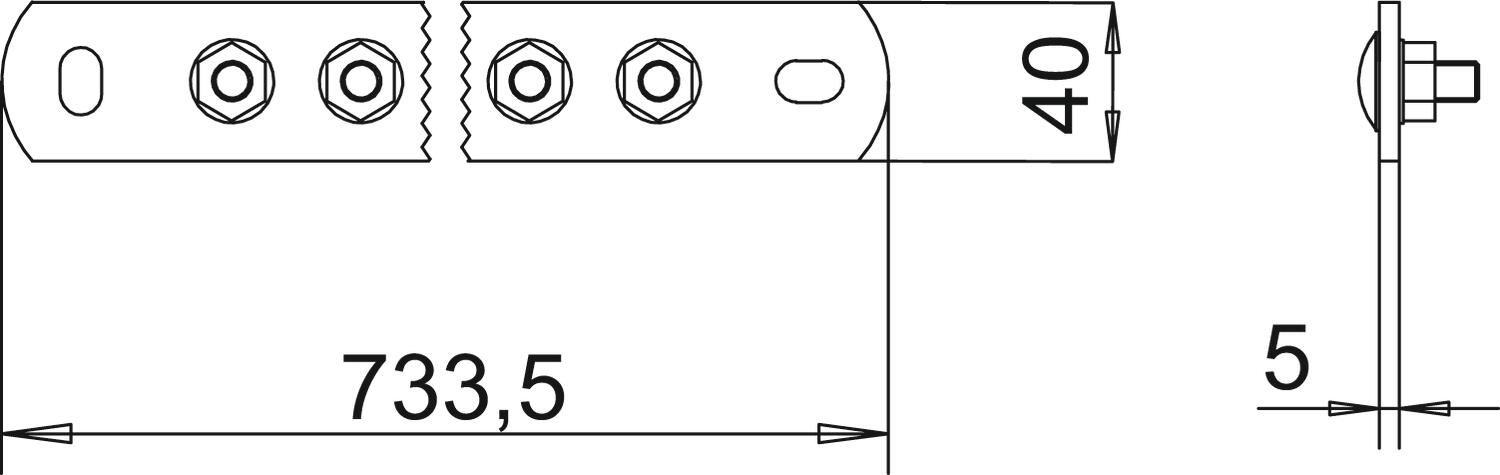

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 5 mm |
| Länge | 733,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Anzahl der Anschlüsse
Höhe
Breite
Länge
Art.Nr.
1802 5 CU
5
5 mm
40 mm
246 mm
5015830
1802 6 CU
6
5 mm
40 mm
278,5 mm
5015832
1802 8 CU
8
5 mm
40 mm
343,5 mm
5015836
1802 10 CU
10
5 mm
40 mm
408,5 mm
5015842
1802 12 CU
12
5 mm
40 mm
473,5 mm
5015844
1802 14 CU
14
5 mm
40 mm
538,5 mm
5015847
1802 20 CU
20
5 mm
40 mm
733,5 mm
5015849
1802 DC 5+1 CU
6
85 mm
40 mm
505 mm
5015870
1802 DC 5+5 CU
10
85 mm
40 mm
605 mm
5015874
Anzahl der Anschlüsse
Höhe
Länge
1802 5 CU
Art.Nr.
5015830
Anzahl der Anschlüsse
5
Höhe
5 mm
Breite
40 mm
Länge
246 mm
1802 6 CU
Art.Nr.
5015832
Anzahl der Anschlüsse
6
Höhe
5 mm
Breite
40 mm
Länge
278,5 mm
1802 8 CU
Art.Nr.
5015836
Breite
40 mm
Länge
343,5 mm
Anzahl der Anschlüsse
8
Höhe
5 mm
1802 10 CU
Art.Nr.
5015842
Höhe
5 mm
Breite
40 mm
Länge
408,5 mm
Anzahl der Anschlüsse
10
1802 12 CU
Art.Nr.
5015844
Höhe
5 mm
Länge
473,5 mm
Breite
40 mm
Anzahl der Anschlüsse
12
1802 14 CU
Art.Nr.
5015847
Länge
538,5 mm
Breite
40 mm
Höhe
5 mm
Anzahl der Anschlüsse
14
1802 20 CU
Art.Nr.
5015849
Breite
40 mm
Anzahl der Anschlüsse
20
Länge
733,5 mm
Höhe
5 mm
1802 DC 5+1 CU
Art.Nr.
5015870
Anzahl der Anschlüsse
6
Höhe
85 mm
Breite
40 mm
Länge
505 mm
1802 DC 5+5 CU
Art.Nr.
5015874
Länge
605 mm
Breite
40 mm
Höhe
85 mm
Anzahl der Anschlüsse
10
