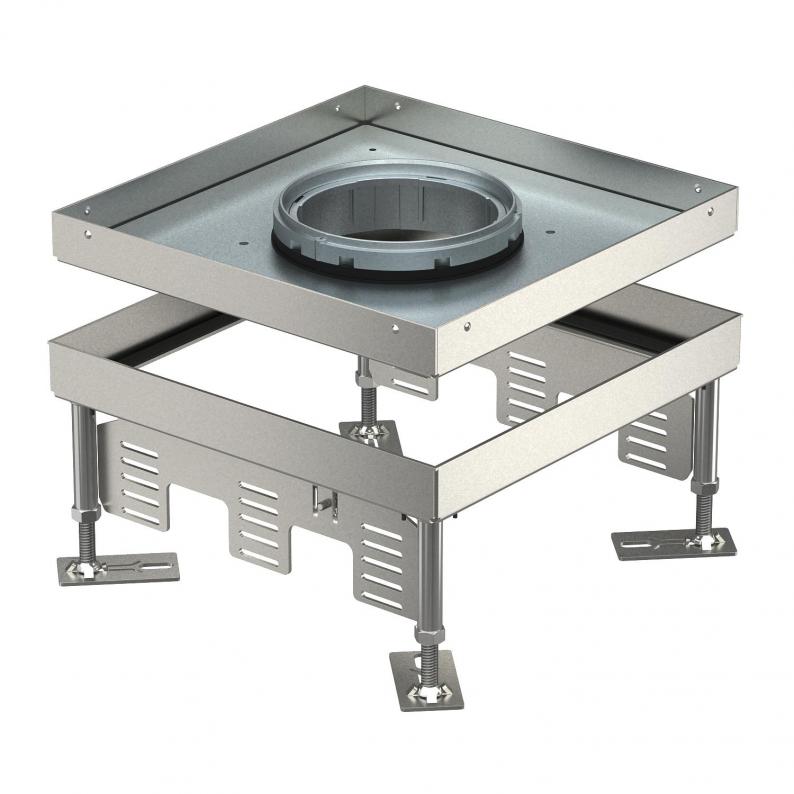

Nivellierbare Schwerlastkassette für Tubus, RKFNSL, Nenngröße 9, Edelstahl
Typ RKFN2 9 VMSL1N16
|Art.Nr. 7409388
|EAN 4012195869214
Art.Nr. / Typ
7409388 / RKFN2 9 VMSL1N16
Nenngröße für Geräteeinbaueinheiten
9
Schutzart (IP) im ungenutzten Zustand
IP40
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Quadratische Kassette Schwerlast für Tubus in Nenngröße 9 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden, in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN.
Nivellierbare Schwerlastkassette mit Tubus mit einer Belastungsklasse von 1-10 kN, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.
Nivellierbare Schwerlastkassette mit Tubus mit einer Belastungsklasse von 1-10 kN, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.
Technische Daten

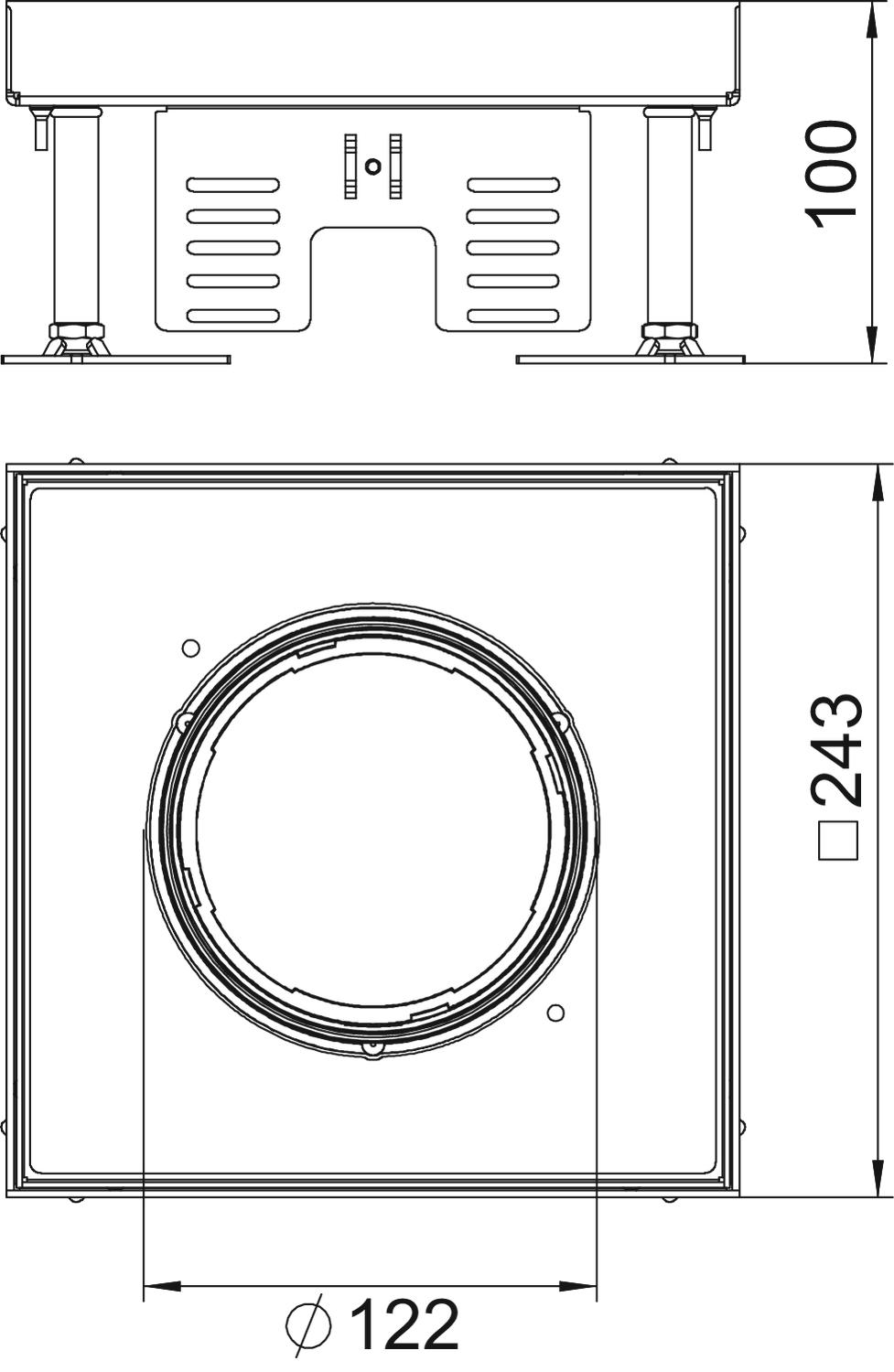

Abmessungen
| Länge | 243 mm |
|---|---|
| Breite | 243 mm |
| Maß h | 100 mm |
Technische Daten
| Fußbodenhöhe min. | 100 mm |
|---|---|
| Fußbodenhöhe max. | 150 mm |
| Bodenbelagdicke | 16 mm |
| Nivellierbereich min. | 100 mm |
| Nivellierbereich max. | 150 mm |
| Anzahl der einbaubaren Geräte | 12 |
| Entkoppelbar | nein |
| Länge Einbaumaß | 244 mm |
| Breite Einbaumaß | 244 mm |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | nass |
| Anzahl der Gerätebecher | 3 |
| Einbautiefe | 100 mm |
| Ausführung Leitungsauslass | Versenkbarer Tubus |
| Anzahl der Leitungsauslässe | 1 |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK10 |
| Schwerlastklasse | 10 kN (OBO SL1) |
| Typ des Einbausystems | UT4 |
| Schwerlastausführung | ja |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Ausführung | quadratisch |
| Dimension | 243x243mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
