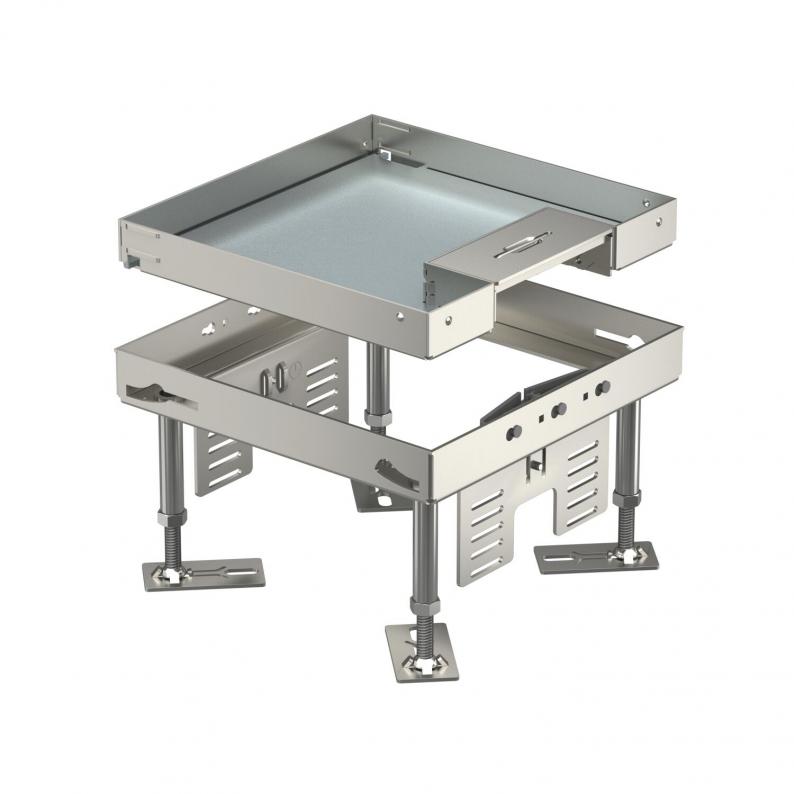

Nivellierbare Kassette mit Schnurauslass, RKSN, Edelstahl
Typ RKSN2 4 VS 20
|Art.Nr. 7409208
|EAN 4012195867128
Art.Nr. / Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
Nenngröße für Geräteeinbaueinheiten
4
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Nivellierbare Kassette der Nenngröße 4 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Nivellierbare Kassette mit Schnurauslass, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
Nivellierbare Kassette mit Schnurauslass, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
Technische Daten
Abmessungen
| Länge | 199 mm |
|---|---|
| Breite | 199 mm |
| Maß h | 105 mm |
Technische Daten
| Fußbodenhöhe min. | 105 mm |
|---|---|
| Fußbodenhöhe max. | 150 mm |
| Bodenbelagdicke | 20 mm |
| Nivellierbereich min. | 105 mm |
| Nivellierbereich max. | 150 mm |
| Anzahl der einbaubaren Geräte | 6 |
| Entkoppelbar | nein |
| Länge Einbaumaß | 201 mm |
| Breite Einbaumaß | 201 mm |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Anzahl der Gerätebecher | 2 |
| Einbautiefe | 105 mm |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Anzahl der Leitungsauslässe | 1 |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK10 |
| Typ des Einbausystems | UT3 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Zulassungen | VDE |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung | quadratisch |
| Dimension | 200x200mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 14,9012 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
UT3 45 3
7408723
kl. VKE: 1 Stück
1Stück
Stück
MTU 2
7407836
kl. VKE: 1 Stück
1Stück
Stück
Ausführungen
Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Maß h
Art.Nr.
RKSN2 4 VS 20
105
150
20
4
105
7409208
RKSN2 4 VS 25
110
155
25
4
110
7409210
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
RKSN2 4 VS 20
Art.Nr.
7409208
Fußbodenhöhe min.
105
Fußbodenhöhe max.
150
Bodenbelagdicke
20
Nenngröße für Geräteeinbaueinheiten
4
Maß h
105
RKSN2 4 VS 25
Art.Nr.
7409210
Fußbodenhöhe min.
110
Fußbodenhöhe max.
155
Bodenbelagdicke
25
Nenngröße für Geräteeinbaueinheiten
4
Maß h
110
