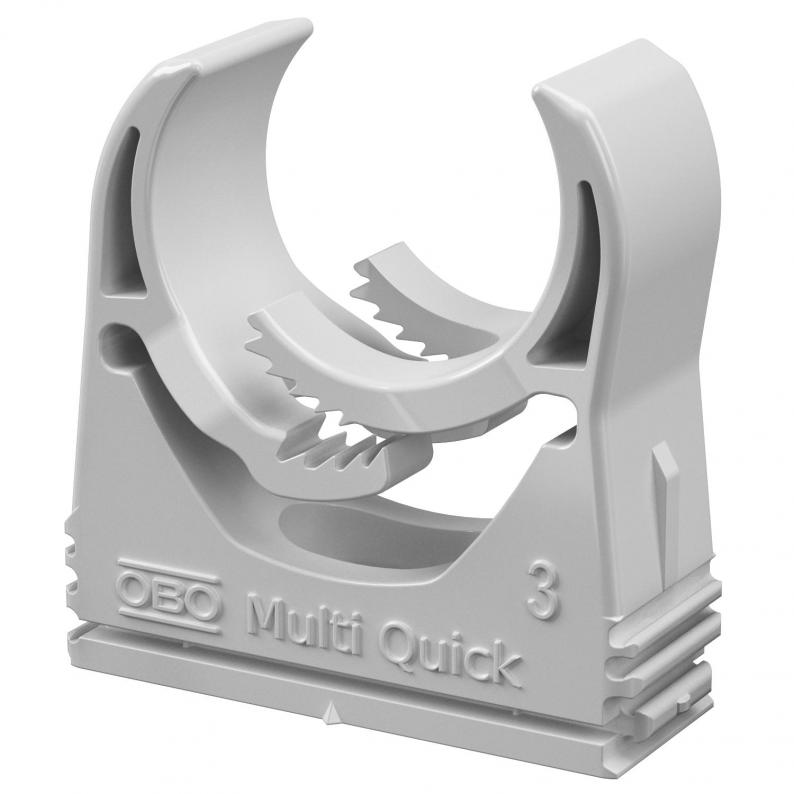

Multi-Quick-Schelle
Typ M-Quick 25-28LGR
|Art.Nr. 2153130
|EAN 4012195881056
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Farbe
lichtgrau; RAL 7035
kl. VKE: 50 Stück
50Stück
Stück
Beschreibung
Aufputzschelle zur Aufnahme von metrischen und PG-Rohren sowie Elektroinstallationsrohr Quick-Pipe. Flexibler Spannbereich von mehreren Millimetern. Universelle Befestigungsmöglichkeiten an Wand und Decke und einsetzbar in Profilschiene im Innen- und geschützten Außenbereich. Werkzeuglose Rohrmontage. Aneinander reihbar auch mit OBO Quick- oder proQuick-Schelle.
Technische Daten

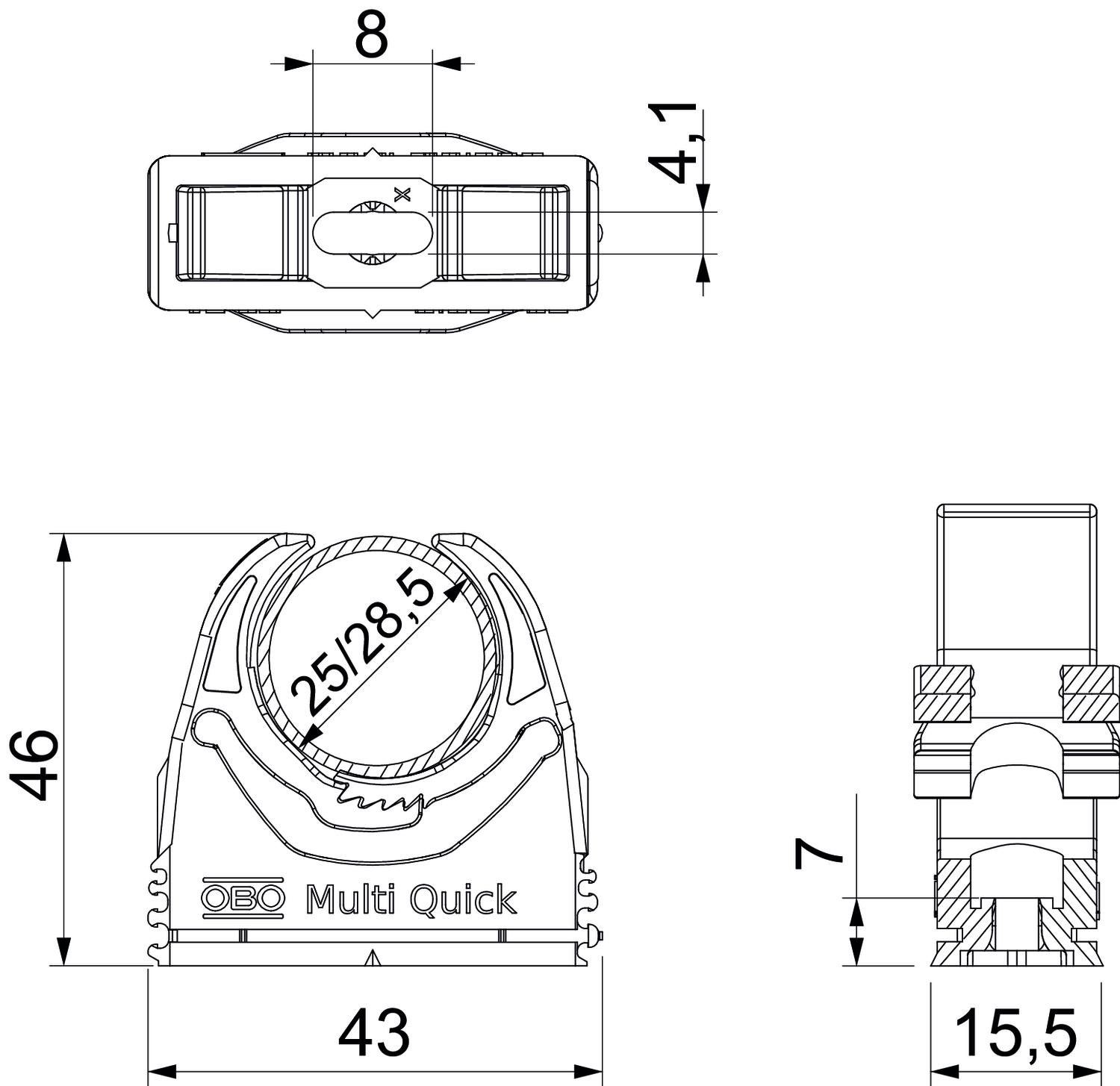

Abmessungen
| Maß A | 43 mm |
|---|---|
| Maß B | 15,5 mm |
| Maß H | 46 mm |
| Maß F | 4,1 mm |
| Maß h | 7 mm |
| Maß E | 8 mm |
Technische Daten
| Halogenfrei | ja |
|---|---|
| Auszugwerte | 60 N |
| UV-beständig | nein |
| Anreihbar | ja |
| Geschlossen | nein |
| Anzahl der Kabel/Rohre | 1 |
| Mit Einlage | nein |
| Befestigungsart | Schraubloch |
| Spannbereich D min. | 25 mm |
| Spannbereich D max. | 28,5 mm |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | 25-28,5mm |
| Werkstoff | Polyamid |
| Farbe | lichtgrau; RAL 7035 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0494 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Farbe
Art.Nr.
M-Quick 15-19LGR
15
19
lichtgrau; RAL 7035
2153106
M-Quick 18-22LGR
18,5
22,5
lichtgrau; RAL 7035
2153114
M-Quick 25-28LGR
25
28,5
lichtgrau; RAL 7035
2153130
M-Quick 31-37LGR
31
37
lichtgrau; RAL 7035
2153157
