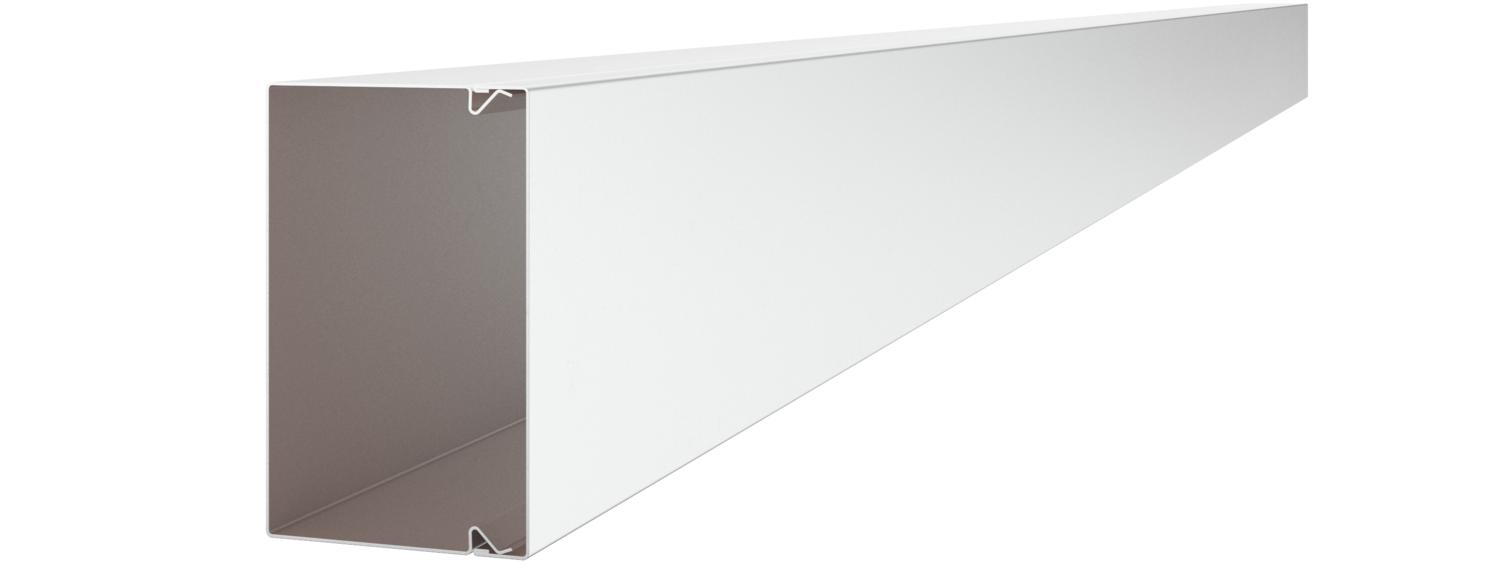

Leitungsführungskanal, Typ LKM 60100
Typ LKM60100RW
|Art.Nr. 6248624
|EAN 4012196313815
Art.Nr. / Typ
Länge
Breite
Höhe
Oberfläche
kl. VKE: 2 m
2m
m
Beschreibung
Kanaloberteil und -unterteil mit Bodenlochung. Der Potentialausgleich ist ohne weitere Hilfsmittel zwischen Unter- und Oberteil gewährleistet. Der LKM Leitungsführungskanal Typ LKM 60100 ist als Verlegesystem für Funktionserhalt nach DIN 4102 Teil 12 geprüft. Bitte beachten Sie die im Bereich BSS Brandschutz-Systeme geprüften Kabeltypen!
Auf dem Boden ist eine Schlaufenlochung, die zur Aufnahme der Trennwand dient.
Auf dem Boden ist eine Schlaufenlochung, die zur Aufnahme der Trennwand dient.
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 64 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Anzahl der Leitungen NYM 3 x 1,5 mm² Ø 10,5 mm (ohne Dose) | 36 |
| Anzahl der Leitungen NYM 5 x 1,5 mm² Ø 12,0 mm (ohne Dose) | 32 |
| Anzahl der Leitungen NYM 3 x 2,5 mm² Ø 11,5 mm (ohne Dose) | 32 |
| Nutzquerschnitt | 6038 mm² |
| Halogenfrei | ja |
| Anzahl der festen Trennwände | 0 |
| Anzahl der steckbaren Trennwände | 1 |
| Kabelhalteklammer | nein |
| Schutzfolie | nein |
| Kanalverbinder | nein |
| Schutzart | IP30 |
| Lieferung auf Rolle | nein |
| Schutzgrad IK-Code | IK10 |
| Transparent | nein |
| Befestigungsart | Bodenlochung |
| Ausführung Deckel Leitungsführungskanäle | lose |
| Bodenlochung | mit Bodenlochung |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 90 °C |
| Dimension | 60x100x2000 |
| Oberfläche | bandverzinkt / kunststoffbeschichtet |
| Werkstoff | Stahl |
| Farbe | reinweiß; RAL 9010 |
| Antibakterielle Behandlung | nein |
Umweltdaten
0,2586 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| Verpackung ohne Kunststoff | Ja |
|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2586 kg CO2e / 1 Meter |
|---|---|
| CO₂ Fußabdruck Wert (GWP) | 0,2586 kg CO₂e |
| Ermittlungsdatum CO2 Wert | 2025-05-14T00:00:00.000+0200 |
| Deklarierte Einheit (LCA) | Meter |
| Menge der deklarierten Einheit (LCA) | 1 |
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
LKM KSR60100GRSW
6249754
kl. VKE: 5 Stück
5Stück
Stück
Art.Nr. 6249754
Kantenschutzring KSR 60100, für LKM-Kanal Typ 60100Typ
LKM KSR60100GRSW
kl. VKE: 5 Stück
5Stück
Stück
Art.Nr. 6249817
Endstück, für Leitungsführungskanal Typ LKM 60100Typ
LKM E60100RW
kl. VKE: 10 Stück
10Stück
Stück
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Oberfläche
Werkstoff
Art.Nr.
LKM60100FS
2000
100
64
bandverzinkt
Stahl
6247113
LKM60100RW
2000
100
64
bandverzinkt / kunststoffbeschichtet
Stahl
6248624
Oberfläche
LKM60100FS
Art.Nr.
6247113
Länge
2000
Breite
100
Höhe
64
Oberfläche
bandverzinkt
Werkstoff
Stahl
LKM60100RW
Art.Nr.
6248624
Länge
2000
Breite
100
Höhe
64
Oberfläche
bandverzinkt / kunststoffbeschichtet
Werkstoff
Stahl
