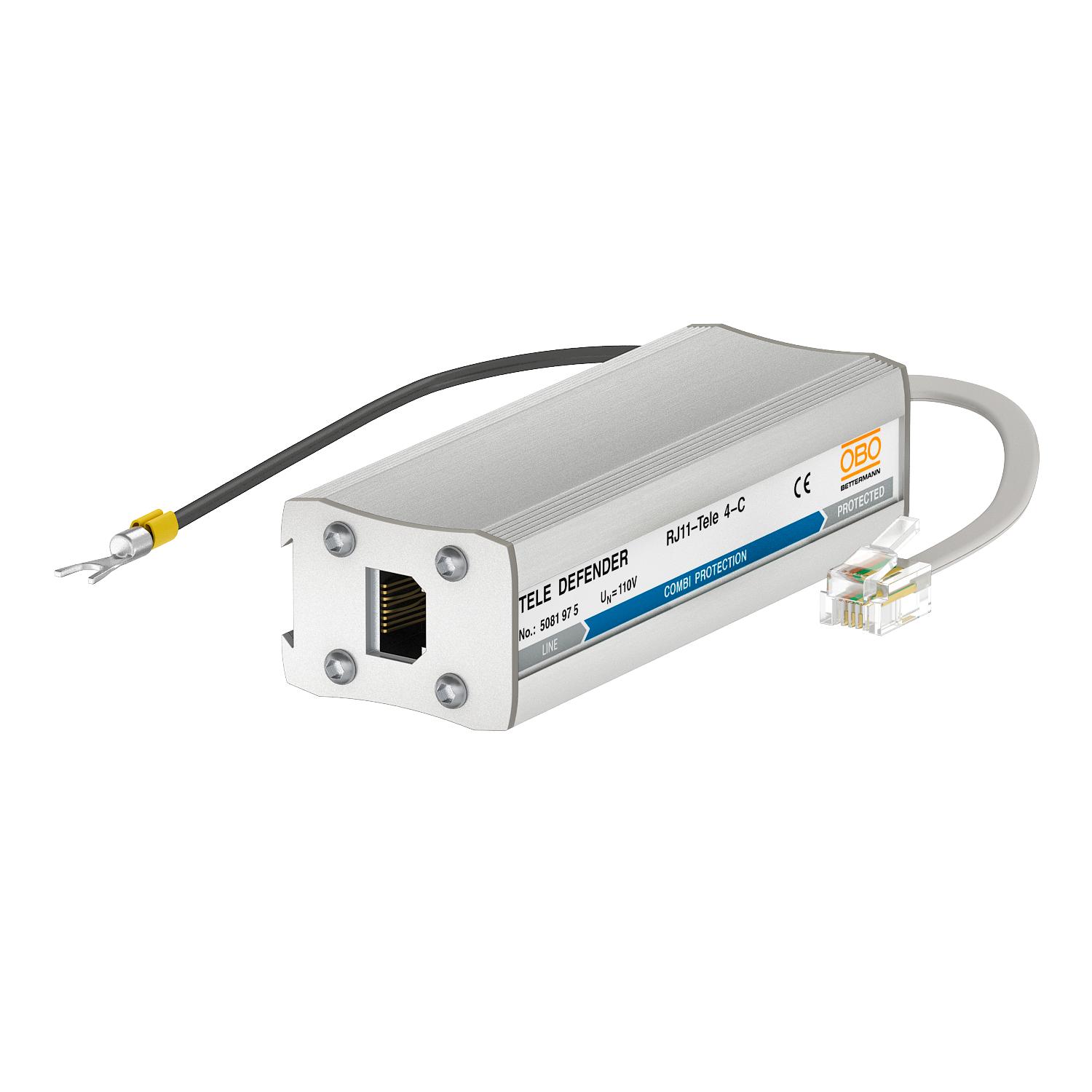

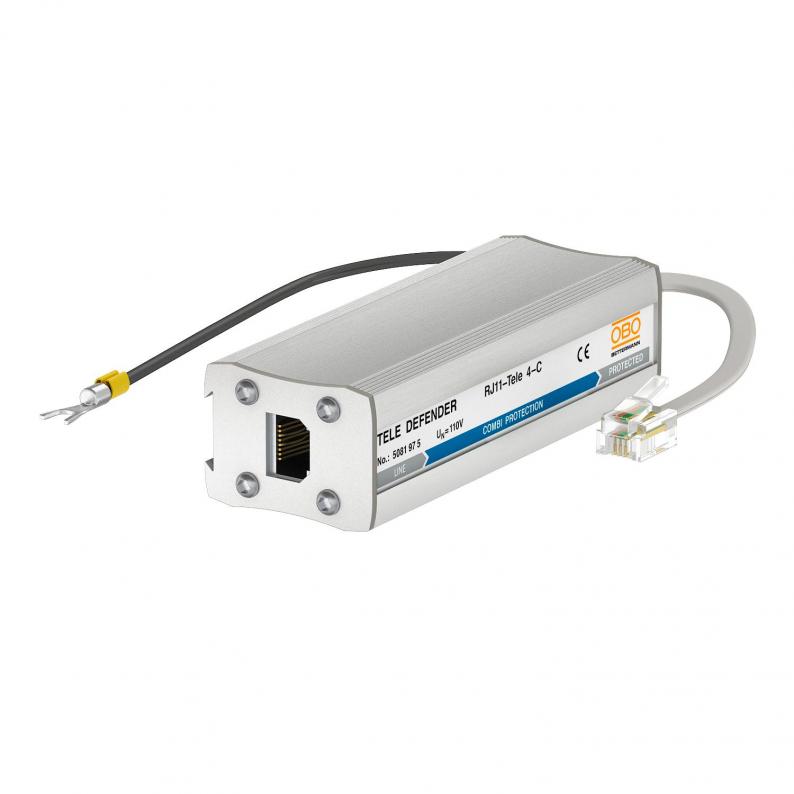

Kombischutzgerät TELE 4-C für ISDN RJ11
Typ RJ11-TELE 4-C
|Art.Nr. 5081975
|EAN 4012196415656
Art.Nr. / Typ
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Ausführung
Anzahl Pole
4
Stecksystem
RJ11
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Datenleitungsschutzgerät für analoge Telekommunikations-Systeme
• im Aluminiumgehäuse
• mit zweistufiger Schutzschaltung
• einfache Montage
• inkl. 150 mm Anschlussleitung mit RJ11 bzw. RJ45-Steckern
• optimierte Bandbreite für TK-Systeme
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: für analoge Telekommunikations-Systeme
• im Aluminiumgehäuse
• einfache Montage auf Hutschiene oder am Endgerät
• inkl. 150 mm Anschlussleitung mit RJ411-Steckern
• optimierte Bandbreite für TK-Systeme
• im Aluminiumgehäuse
• mit zweistufiger Schutzschaltung
• einfache Montage
• inkl. 150 mm Anschlussleitung mit RJ11 bzw. RJ45-Steckern
• optimierte Bandbreite für TK-Systeme
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: für analoge Telekommunikations-Systeme
• im Aluminiumgehäuse
• einfache Montage auf Hutschiene oder am Endgerät
• inkl. 150 mm Anschlussleitung mit RJ411-Steckern
• optimierte Bandbreite für TK-Systeme
Technische Daten
Technische Daten
| Anzahl Pole | 4 |
|---|---|
| Schutzpegel Ader - Erde bei 1kV/µs (C3) | <245 |
| Signalisierung am Gerät | ohne |
| Stecksystem | RJ11 |
| Schutzpegel Ader - Ader | <300 V |
| Schutzpegel Ader - Erde | <600 V |
| Schutzart | IP40 |
| Prüfnorm | IEC 61643-21 |
| Serienwiderstand pro Ader | 8,2 Ω ± 10 % |
| Kapazität (Ader-Ader) | <500 pF |
| Kapazität (Ader-Erde) | <20 pF |
| Erdung über: | Anschlussleitung |
| Isolationswiderstand | > 34 MΩ |
| Stoßstromfestigkeit Ader - Ader | C1: 1 kV / 0,5 kA (8/20) |
| Stoßstromfestigkeit Ader - Erde | C2: 2 kV / 1 kA (8/20) |
| Gesamt-Ableitstoßstrom (10/350) | 1,5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 4 kA |
| Nennlaststrom DC | 0,3 A |
| Nennlaststrom AC | 0,2 A |
| Höchste Dauerspannung AC | 120 V |
| Höchste Dauerspannung DC | 170 V |
| Grenzfrequenz | 12 MHz |
| Ausführung | Kombischutz, 4 Adern |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Einfügedämpfung (Insertion loss) | ≤3 dB |
| Temperatureinsatzbereich min. | -40 °C |
| Temperatureinsatzbereich max. | 80 °C |
| Dimension | 170V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,5602 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 5082382
Befestigungssatz für Schutzgeräte und HutprofilschieneTyp
DLS-BS
kl. VKE: 1 Stück
1Stück
Stück
Ausführungen
Typ
Anzahl Pole
Stecksystem
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Ausführung
Art.Nr.
RJ11-TELE 4-C
4
RJ11
120
170
Kombischutz, 4 Adern
5081975
RJ11-TELE 4-F
4
RJ11
120
170
Feinschutz, 4 Adern
5081977
Ausführung
RJ11-TELE 4-C
Art.Nr.
5081975
Anzahl Pole
4
Stecksystem
RJ11
Höchste Dauerspannung AC
120
Höchste Dauerspannung DC
170
Ausführung
Kombischutz, 4 Adern
RJ11-TELE 4-F
Art.Nr.
5081977
Anzahl Pole
4
Stecksystem
RJ11
Höchste Dauerspannung AC
120
Höchste Dauerspannung DC
170
Ausführung
Feinschutz, 4 Adern
