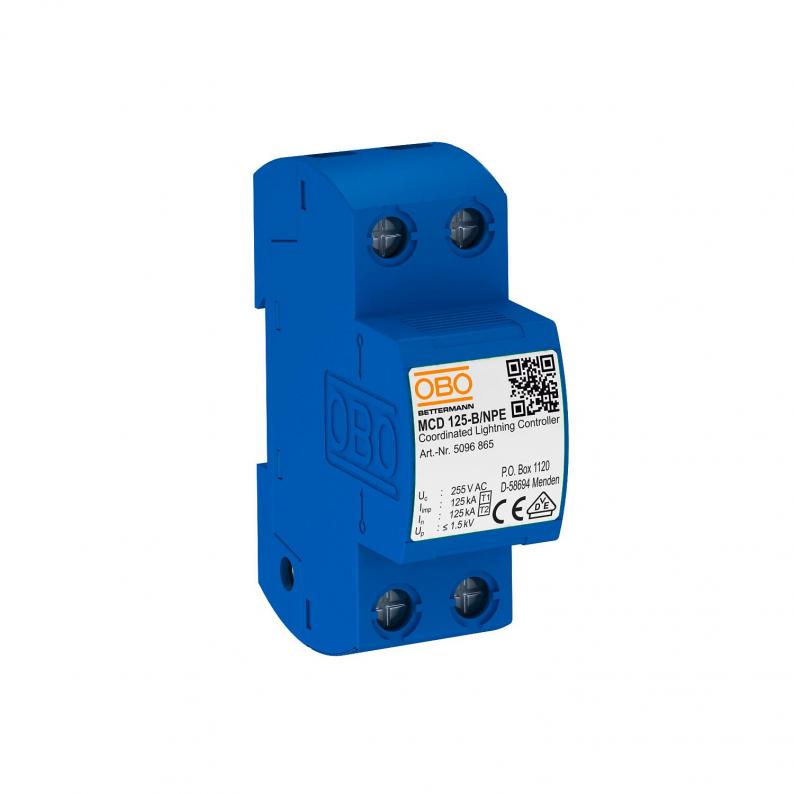

Kombiableiter 1-polig NPE
Typ MCD 125-B NPE
|Art.Nr. 5096865
|EAN 4012195541394
Art.Nr. / Typ
5096865 / MCD 125-B NPE
Schutzart
IP20
Ausführung der Pole
N/PE
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Kombiableiter Typ 1+2, N-PE zum Einsatz in TN-S- und TT-Netzen.
MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Ableitervermögen 125 kA (10/350 µs)
• Inkl. Steckkappen zur Kennzeichnung der Anschlüsse
• Schutzpegel < 1,5 kV, ermöglicht den Geräteschutz
• Gekapselt, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Ableitervermögen 125 kA (10/350 µs)
• Inkl. Steckkappen zur Kennzeichnung der Anschlüsse
• Schutzpegel < 1,5 kV, ermöglicht den Geräteschutz
• Gekapselt, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Technische Daten
Abmessungen
| Länge | 100 mm |
|---|---|
| Breite | 35 mm |
| Höhe | 69 mm |
Materialien und Verpackung
| Verpackung vollständig aus recycelter Kartonage | Ja |
|---|---|
| Verpackung ohne Kunststoff | Ja |
Technische Daten
| Polzahl | 1 |
|---|---|
| Netzform | sonstige |
| Ausblasend | nein |
| Signalisierung am Gerät | keine |
| Schutzart | IP20 |
| Höchste Dauerspannung (N-PE) | 255 V |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 125 kA |
| Blitzstoßstrom (10/350) [gesamt] | 125 kA |
| Prüfklasse Typ 1 | ja |
| Fernsignalisierung | nein |
| Prüfklasse Typ 2 | ja |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Blitzstoßstrom (10/350 μs) | 125 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennableitstoßstrom (8/20 µs) | 125 kA |
| Ausführung der Pole | N/PE |
| Montageart | Hutschiene 35 mm |
| Zulassungen | VDE |
| Ausführung | 1-polig; 255V |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Nennlaststrom (Ein- / Ausgangsklemme) | 125 A |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 85 °C |
| SPD nach IEC 61643-1 | class I+II |
| SPD nach EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Ansprechzeit | <100 ns |
| Temperatureinsatzbereich min. | -40 °C |
| Temperatureinsatzbereich max. | 85 °C |
| Dimension | 255V |
| Luftfeuchtigkeit max. | 95 % |
| Luftfeuchtigkeit min. | 5 % |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 125 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 50 mm² |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,4972 kg CO2e / 1 Stück |
|---|
