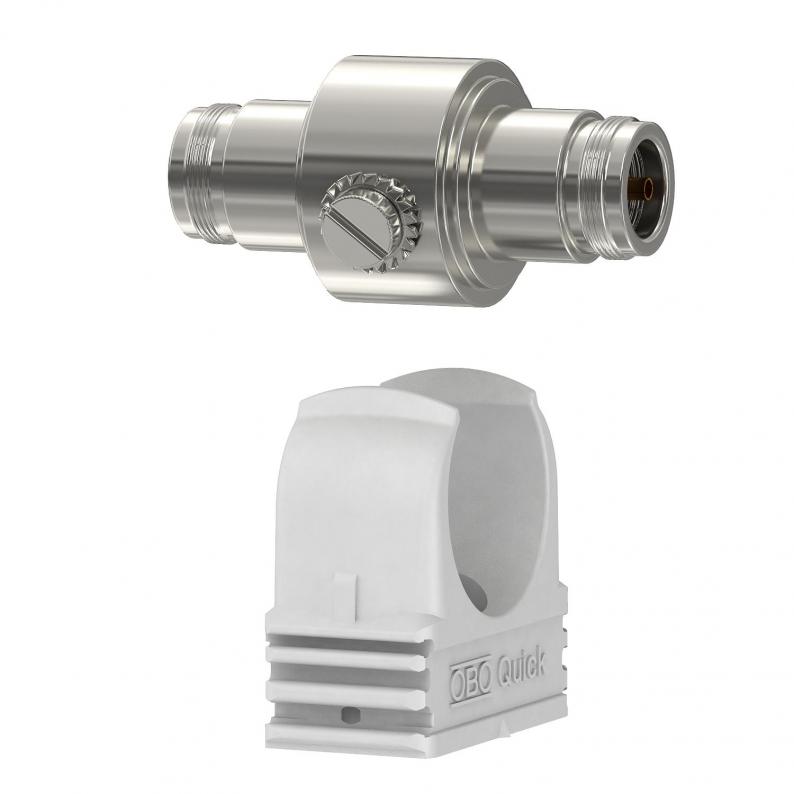

Koaxiales Schutzgerät für N-Anschluss: weiblich/weiblich
Typ DS-N W/W
|Art.Nr. 5093988
|EAN 4012195962243
Art.Nr. / Typ
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Anzahl Pole
1
Stecksystem
N
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Koaxiale Datenleitungschutzgeräte
• Hohe Impulsstrombelastbarkeit 2 x 2,5 kA (10/350)
• Einfache Montage (Zwischenstecker), m = Stecker, w = Buchse
• Optimales Übertragungsverhalten
• 5 Jahre Gewährleistung
• Mit N-Connector
• Inklusive OBO Quick-Schelle M25 zur einfachen Installation
• Hohe Impulsstrombelastbarkeit 2 x 2,5 kA (10/350)
• Einfache Montage (Zwischenstecker), m = Stecker, w = Buchse
• Optimales Übertragungsverhalten
• 5 Jahre Gewährleistung
• Mit N-Connector
• Inklusive OBO Quick-Schelle M25 zur einfachen Installation
Technische Daten
Technische Daten
| Anzahl Pole | 1 |
|---|---|
| Rückflussdämpfung | ≥14 dB |
| Wellenwiderstand | 50 Ω |
| Fernmeldekontakt | nein |
| Signalisierung am Gerät | keine |
| Stecksystem | N |
| Schutzpegel Ader - Ader | <800 V |
| Schutzpegel Ader - Erde | <800 V |
| Schutzart | IP40 |
| Prüfnorm | IEC 61643-21 |
| Kapazität (Ader-Ader) | <10 pF |
| Kapazität (Ader-Erde) | <20 pF |
| Explosionsgeprüfte Ausführung | nein |
| Isolationswiderstand | >1 GΩ |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Stoßstromfestigkeit Ader - Ader | C2: 10 kV / 5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 10 kV / 5 kA (8/20µs) |
| Gesamt-Ableitstoßstrom (10/350) | 5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom DC | 10 A |
| Nennlaststrom AC | 7 A |
| Ableiterüberwachung | nein |
| Höchste Dauerspannung AC | 130 V |
| Höchste Dauerspannung DC | 185 V |
| Grenzfrequenz | 3000 MHz |
| SPD nach IEC 61643-21 | Class I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| Schutzpegel | <800 V |
| LPZ | 0→2 |
| Impulsstrom | 2,5 kA |
| Einfügedämpfung (Insertion loss) | ≤0,62 dB |
| Temperatureinsatzbereich min. | -40 °C |
| Temperatureinsatzbereich max. | 80 °C |
| Dimension | 130V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0435 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Anzahl Pole
Stecksystem
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Art.Nr.
DS-N W/W
1
N
130
185
5093988
DS-N M/W
1
N
130
185
5093996
DS-N W/W
Art.Nr.
5093988
Anzahl Pole
1
Stecksystem
N
Höchste Dauerspannung AC
130
Höchste Dauerspannung DC
185
DS-N M/W
Art.Nr.
5093996
Anzahl Pole
1
Stecksystem
N
Höchste Dauerspannung AC
130
Höchste Dauerspannung DC
185
