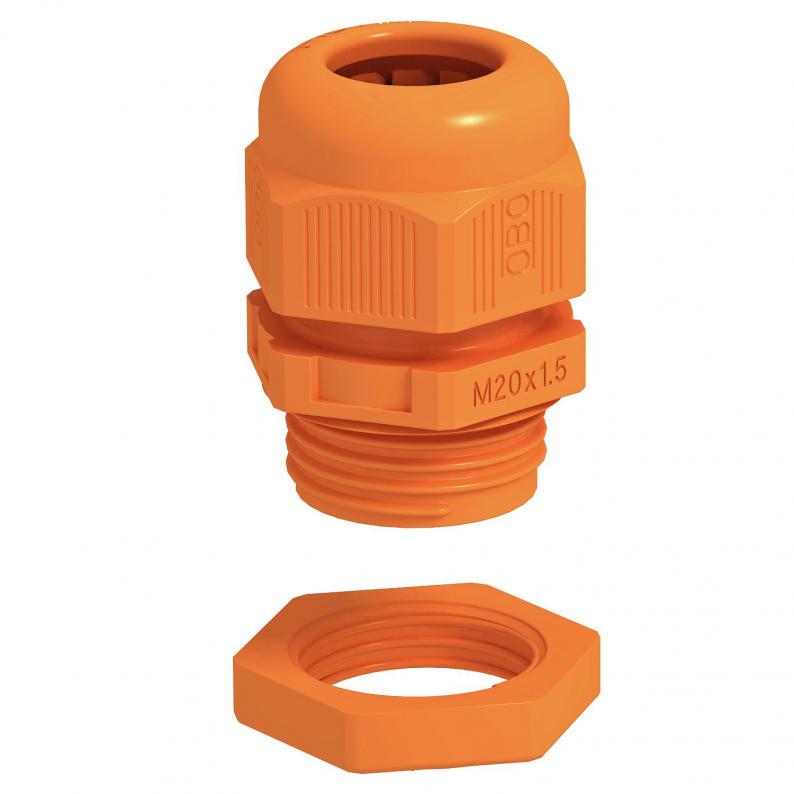

Kabelverschraubung mit Gegenmutter im Set
Typ V-TEC VM20+ OR
|Art.Nr. 7205660
|EAN 4012196028238
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
kl. VKE: 10 Stück
10Stück
Stück
Beschreibung
Robuste Kabelverschraubung in Hutmutterbauart mit metrischem Anschlussgewinde nach IEC 423 inklusive vormontierter Gegenmutter.
Für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Polychloropren-/Acrylnitrilbutadien-Kautschuk. Angespritzte Formdichtlippe am Zwischenstutzen, kein Anschlussgewinde-Dichtring erforderlich.
VDE-geprüft nach DIN EN 50262, Schutzart IP 68 bei 5 bar 1 h.
Für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit den geschlossenen Kabelabzweigkästen der FireBox T-Serie.
Farbe: pastellorange.
Für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Polychloropren-/Acrylnitrilbutadien-Kautschuk. Angespritzte Formdichtlippe am Zwischenstutzen, kein Anschlussgewinde-Dichtring erforderlich.
VDE-geprüft nach DIN EN 50262, Schutzart IP 68 bei 5 bar 1 h.
Für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit den geschlossenen Kabelabzweigkästen der FireBox T-Serie.
Farbe: pastellorange.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | M20 x 1,5 |
| für Ex-Zone | ohne |
| Gewindeart | metrisch |
| Biegeschutz | nein |
| Mit Gegenmutter | ja |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Teilbare Verschraubung | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewindesteigung | 1,5 mm |
| Dichtbereich D min. | 6 mm |
| Dichtbereich D max. | 13 mm |
| Schlüsselweite | 24 |
| Maß E1 (mm) | 27 mm |
| Maß E2 | 27 mm |
| Gewindelänge | 9 mm |
| Schlüsselweite 1 | 24 mm |
| Schlüsselweite 2 | 24 mm |
| Instabiler Drehmoment | 3,8 Nm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 65 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | M20 |
| Werkstoff | Polyamid |
| Farbe | pastellorange; RAL 2003 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0553 kg CO2e / 1 Stück |
Abmessungen
| Maß G | M20 x 1,5 mm |
|---|---|
| Maß L min. | 23,5 mm |
| Maß L max. | 30,5 mm |
| Maß L1 | 9 mm |
| Maß L2 | 5 mm |
| Maß L3 | 6 mm |
| Maß E | 27 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC VM16+ OR
M16 x 1,5
nein
pastellorange; RAL 2003
7205657
V-TEC VM20+ OR
M20 x 1,5
nein
pastellorange; RAL 2003
7205660
V-TEC VM25+ OR
M25 x 1,5
nein
pastellorange; RAL 2003
7205663
V-TEC VM32+ OR
M32 x 1,5
nein
pastellorange; RAL 2003
7205666
V-TEC VM40+ OR
M40 x 1,5
nein
pastellorange; RAL 2003
7205669
Gewinde
V-TEC VM16+ OR
Art.Nr.
7205657
Gewinde
M16 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
V-TEC VM20+ OR
Art.Nr.
7205660
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
V-TEC VM25+ OR
Art.Nr.
7205663
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
V-TEC VM32+ OR
Art.Nr.
7205666
Gewinde
M32 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
V-TEC VM40+ OR
Art.Nr.
7205669
Gewinde
M40 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
