Kabelverschraubung, EX-Bereich, metrisches Gewinde, schwarz

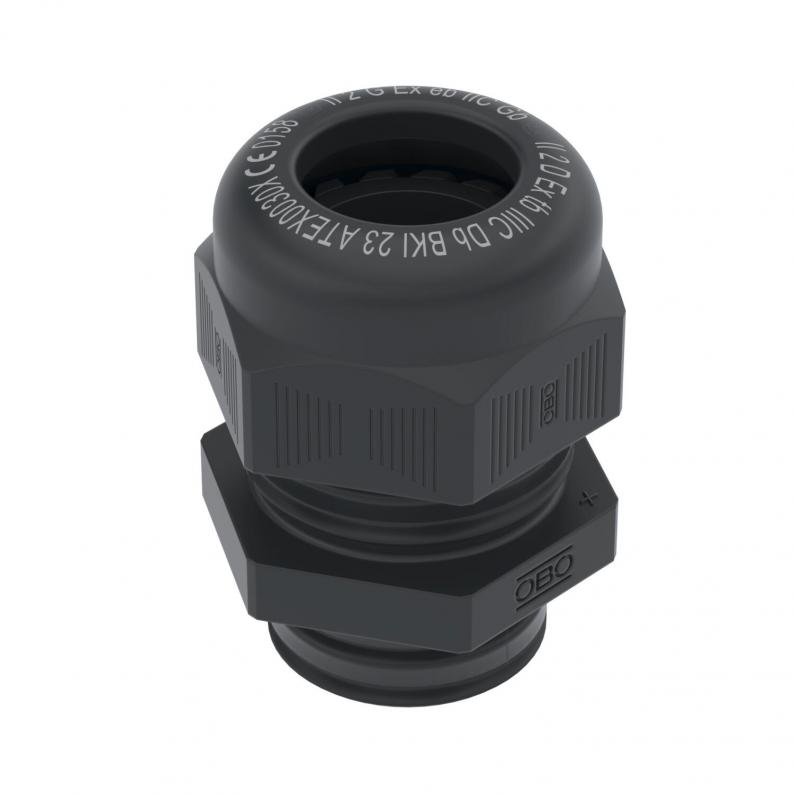

Kabelverschraubung, EX-Bereich, metrisches Gewinde, schwarz
Art.Nr. 2050331 | EAN 4012195594673
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
schwarz
kl. VKE: 25 Stück
25Stück
Beschreibung
Kabelverschraubung mit EG-Baumusterprüfbescheinigung für Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen. Richtlinie 2014/34/EU.
EG-Baumusterprüfbescheinigungsnummer: BKI23ATEX0030 X.
Mit metrischem Anschlussgewinde nach IEC 423.
Dichtring aus Chloroprene-/Nitrilkautschuk, angespritzte Dichtlippen, daher kein Anschlussgewinde-Dichtring erforderlich.
Schutzart IP 68 bei 3 bar.
EG-Baumusterprüfbescheinigungsnummer: BKI23ATEX0030 X.
Mit metrischem Anschlussgewinde nach IEC 423.
Dichtring aus Chloroprene-/Nitrilkautschuk, angespritzte Dichtlippen, daher kein Anschlussgewinde-Dichtring erforderlich.
Schutzart IP 68 bei 3 bar.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0595 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 18 mm |
| Dichtbereich D min. | 12 mm |
| Dimension | M25 |
| explosionsgeschützt | ja |
| Farbe | schwarz |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ja |
| für Ex-Zone Gas | 1, 2 |
| für Ex-Zone Staub | 21, 22 |
| Gewinde | M25 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 11 mm |
| Gewindenenngröße | 25 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 4,5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 33 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 37,5 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | nein |

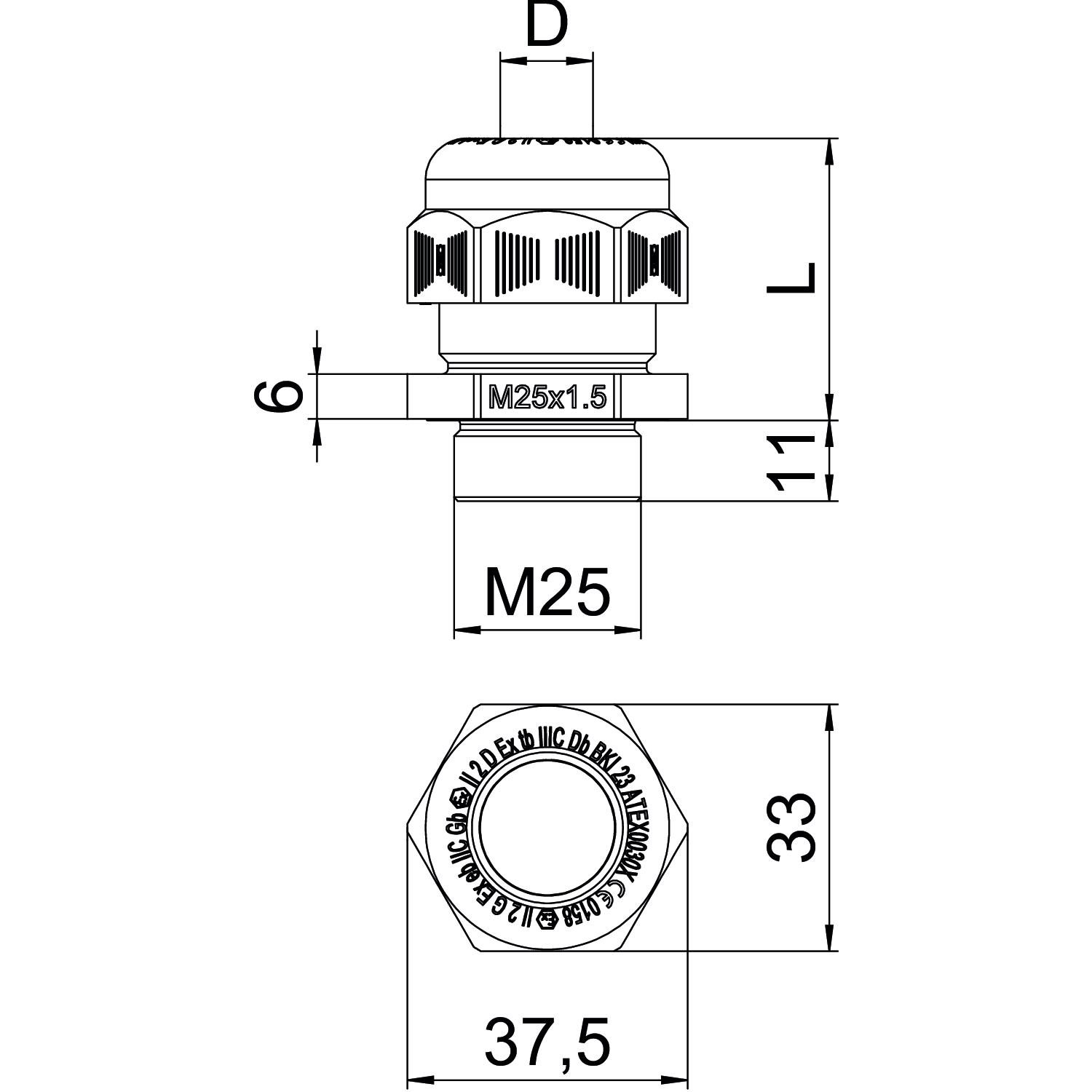

Abmessungen
| Maß E | 37,5 mm |
|---|---|
| Maß G | M25 mm |
| Maß L max. | 38 mm |
| Maß L min. | 28 mm |
| Maß L1 | 11 mm |
| Maß L2 | 6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Farbe
Art.Nr.
VTEC EX M16 SW
nein
M16 x 1,5
schwarz
2050315
VTEC EX M20 SW
nein
M20 x 1,5
schwarz
2050323
VTEC EX M25 SW
nein
M25 x 1,5
schwarz
2050331
VTEC EX M32 SW
nein
M32 x 1,5
schwarz
2050358
VTEC EX M40 SW
nein
M40 x 1,5
schwarz
2050366
VTEC EX M50 SW
nein
M50 x 1,5
schwarz
2050374
VTEC EX M63 SW
nein
M63 x 1,5
schwarz
2050382
Gewinde
VTEC EX M16 SW
Art.Nr.
2050315
Mehrfach Dichteinsatz
nein
Gewinde
M16 x 1,5
Farbe
schwarz
VTEC EX M20 SW
Art.Nr.
2050323
Farbe
schwarz
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
VTEC EX M25 SW
Art.Nr.
2050331
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
schwarz
VTEC EX M32 SW
Art.Nr.
2050358
Farbe
schwarz
Mehrfach Dichteinsatz
nein
Gewinde
M32 x 1,5
VTEC EX M40 SW
Art.Nr.
2050366
Mehrfach Dichteinsatz
nein
Farbe
schwarz
Gewinde
M40 x 1,5
VTEC EX M50 SW
Art.Nr.
2050374
Gewinde
M50 x 1,5
Farbe
schwarz
Mehrfach Dichteinsatz
nein
VTEC EX M63 SW
Art.Nr.
2050382
Mehrfach Dichteinsatz
nein
Farbe
schwarz
Gewinde
M63 x 1,5
