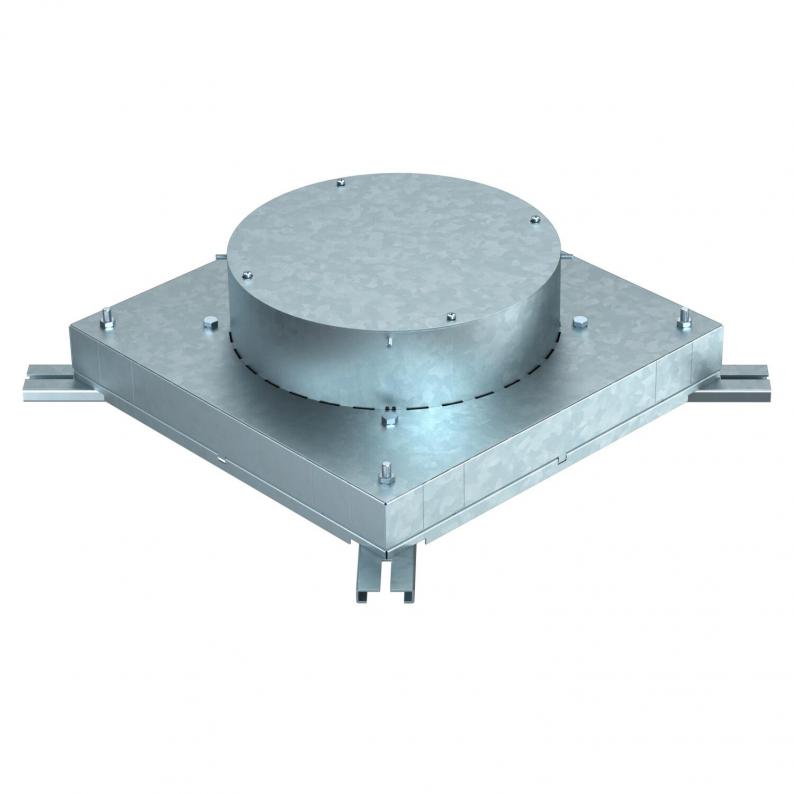

Im-Beton-Dose für Einbaueinheiten der Nenngröße R9

…

Art.Nr. 7399856 | EAN 4012196331772

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7399856 / IBD 35038 R9

Höhe

135 mm

Nenngröße für Geräteeinbaueinheiten

Kanalhöhe min.

38 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Im-Beton-Dose für Kanalhöhe 38 mm vorbereitet für Kanalbreiten 250 und 350 mm.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.

Technische Daten

Anzahl der einbaubaren Geräte	12
Bodenblech	ja
CO2 Fußabdruck (GWP) Cradle-to-Gate	32,9318 kg CO2e / 1 Stück
Dichtungseinbaumöglichkeit	nein

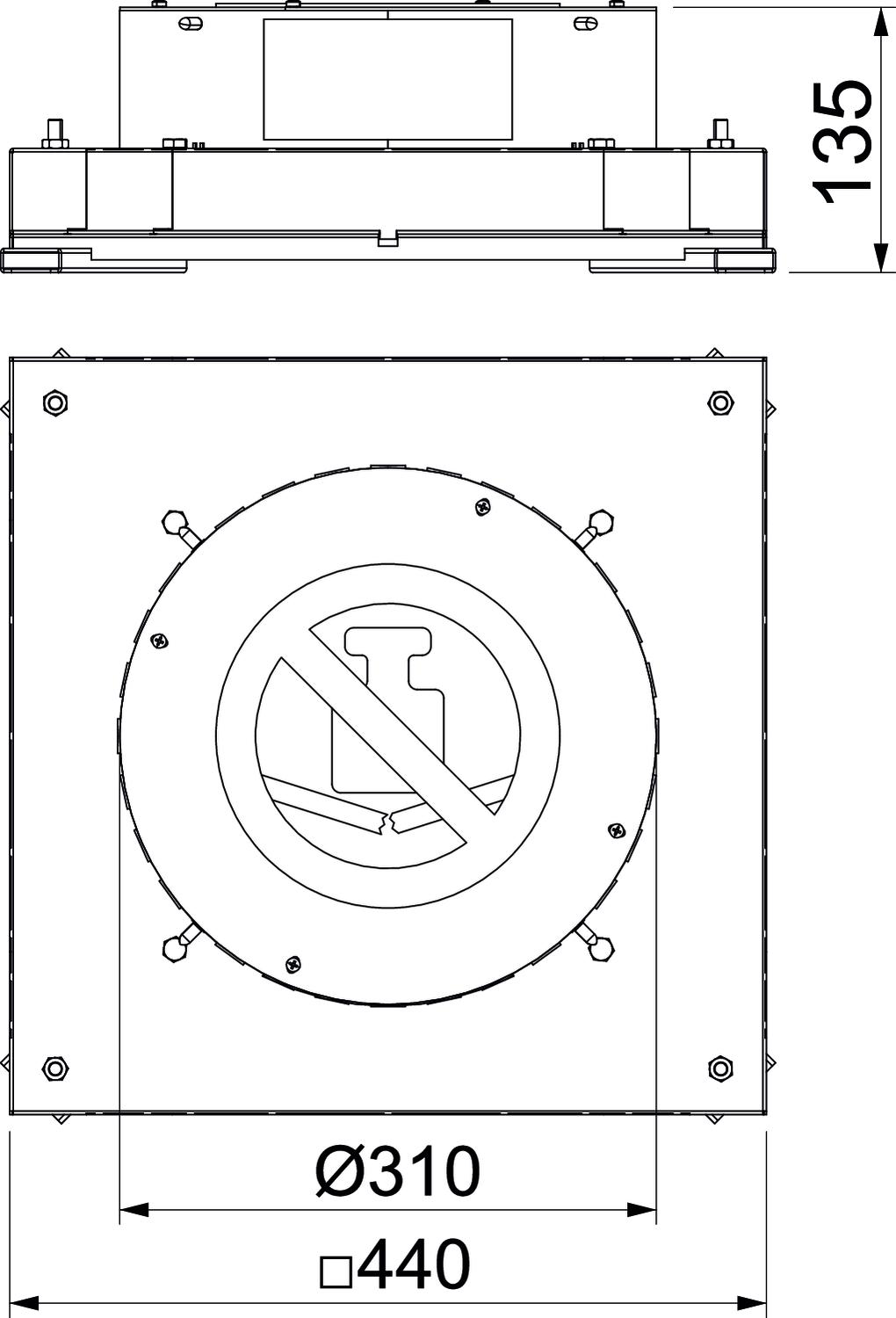

Dimension	440x400x135
Einbauöffnung für Aufflurtank	nein
Einbauöffnung für Einbaueinheit	rund
Entkoppelbar	nein
für Rohranschluss	nein
Geeignet für estrichbündigen geschlossenen Unterflurkanal	nein
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für Unterflurkanal	ja
Kanalbreite max.	350 mm
Kanalbreite min.	250 mm
Kanalhöhe min.	38 mm
Nenngröße für Geräteeinbaueinheiten	R9
Oberfläche	bandverzinkt
Werkstoff	Stahl

Abmessungen

Höhe	135 mm
Maß h	135 mm
