Geräteeinsatz GESR9 mit Griffbügel
Typ GESR9 U 1019
|Art.Nr. 7405536
|EAN 4012195104216
Art.Nr. / Typ
Bodenbelagdicke
Farbe
Nenngröße für Geräteeinbaueinheiten
R9
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

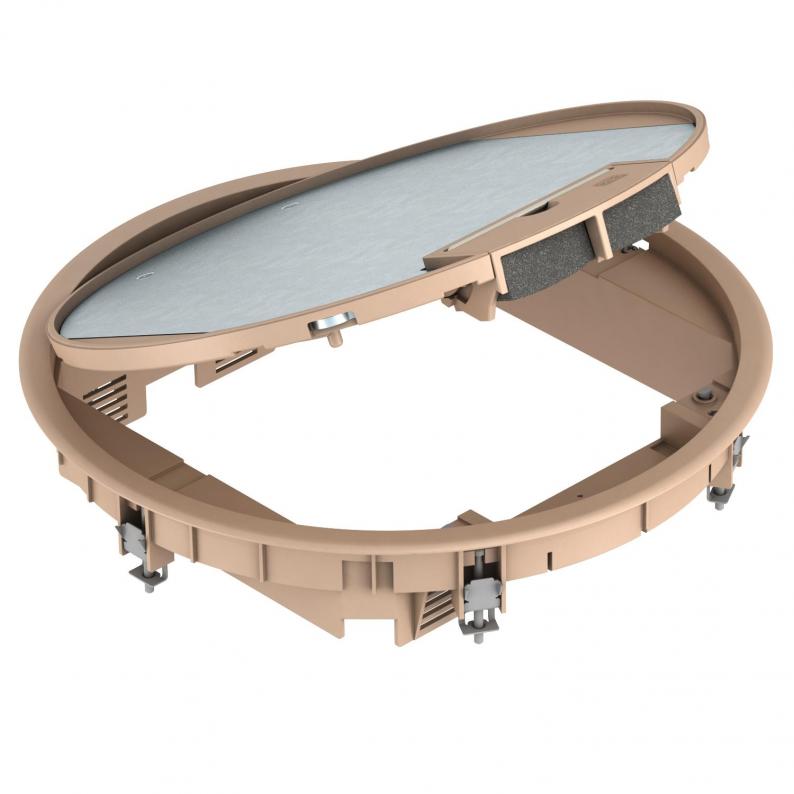

Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bis zu 9 Installationsgeräte mit 50er Zentralplatte einsetzbar.
Technische Daten

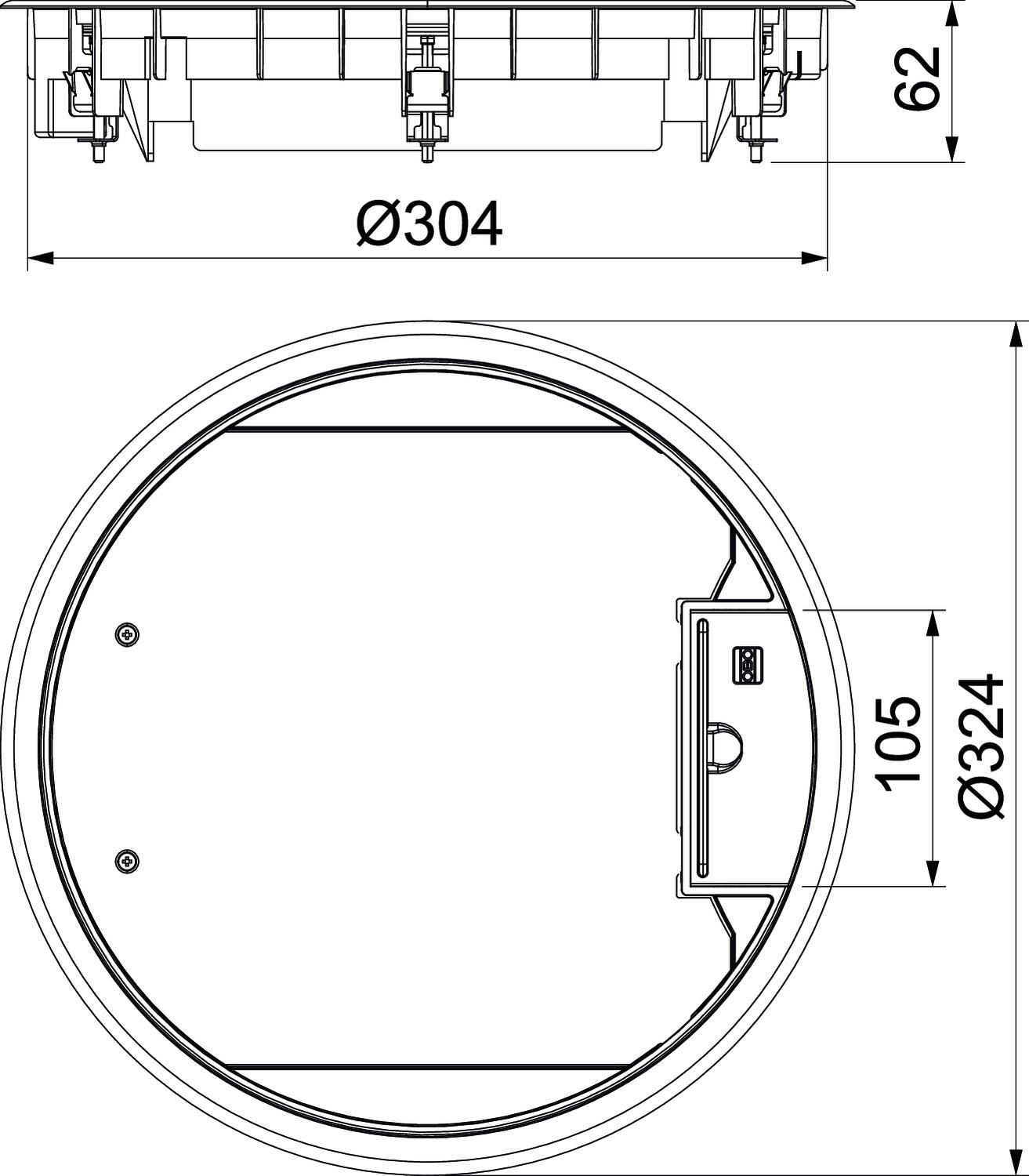

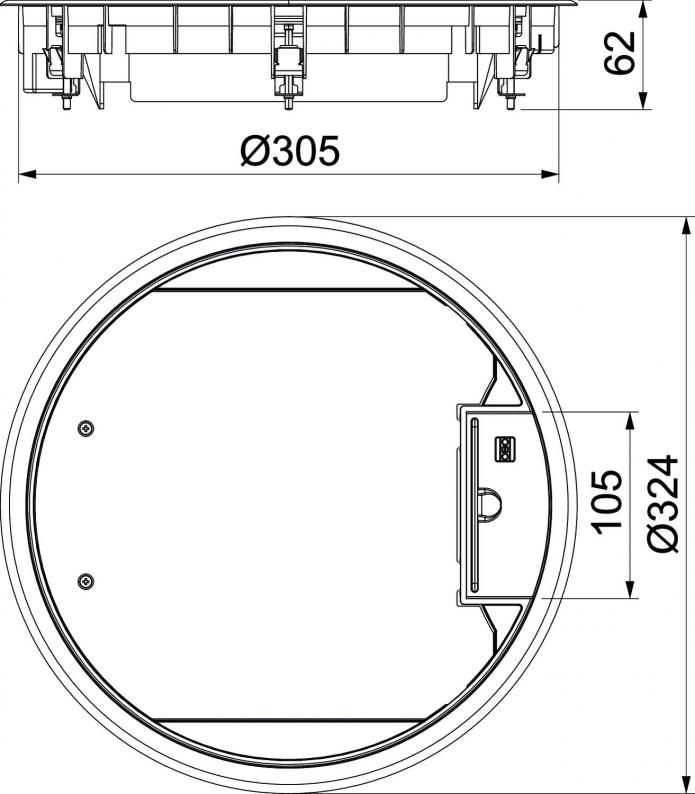

Abmessungen
| Länge | 324 mm |
|---|---|
| Breite | 324 mm |
| Höhe | 62 mm |
Technische Daten
| Fußbodenhöhe min. | 73 mm |
|---|---|
| Bodenbelagdicke | 5 mm |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Anzahl der einbaubaren Geräte | 12 |
| Einbaudurchmesser | 305 |
| Geeignet für Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Anzahl der Gerätebecher | 3 |
| Geeignet für Nasspflege | nein |
| Einbautiefe | 73 mm |
| Außendurchmesser | 324 mm |
| Mit Bodenbelagsaussparung | ja |
| Bodenbelagsschutzrahmen | ja |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK08 |
| Typ des Einbausystems | MT4 / GB3 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Zulassungen | VDE |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung | rund |
| Öffnungsmechanismus | Griffbügel |
| Spannbereich D min. | 9 mm |
| Spannbereich D max. | 30 mm |
| Dimension | Ø324x61 |
| Werkstoff | Polyamid |
| Farbe | graubeige; RAL 1019 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,8059 kg CO2e / 1 Stück |
