FireBox T160 mit Einsteckdichtungen, Einzelklemmen
Typ T160ED 10A
|Art.Nr. 7205742
|EAN 4012196812332
Art.Nr. / Typ
Lichte Innenmaße
Anzahl der Einführungen
Schutzart
IP66
Farbe
pastellorange; RAL 2003
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

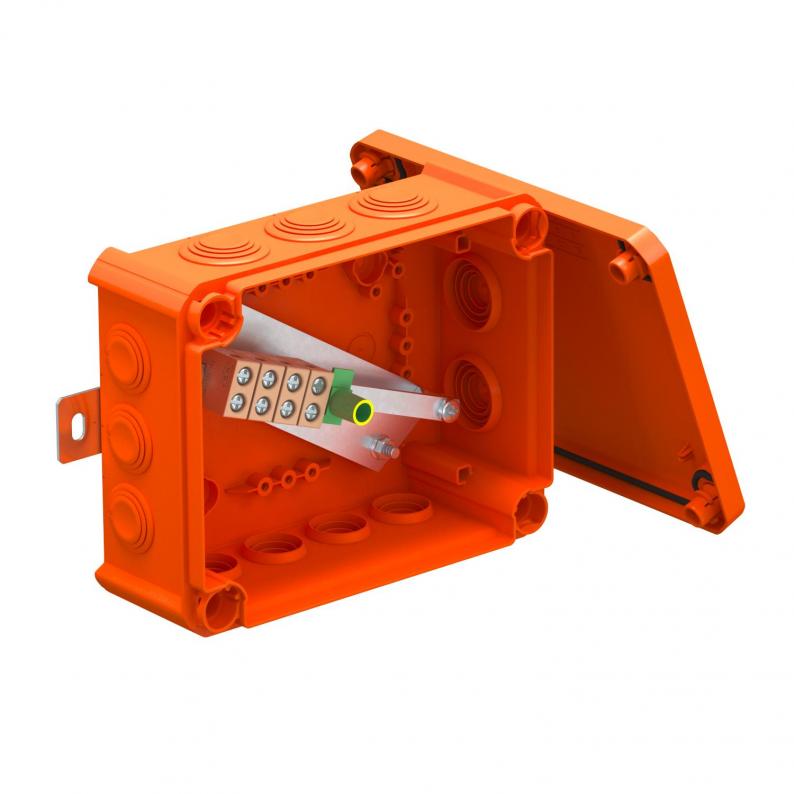

Verbindungskasten mit weichen Einsteckdichtungen. Ausreichender Verdrahtungsraum durch diagonal angeordnete Anschlusseinheit mit komplett vormontierten hochtemperaturbeständigen Keramikklemmen. Grün-gelb gekennzeichnete Schutzleiterklemme. Befestigung an gut zugänglichen Außenlaschen. Zugelassen für Kabelanlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12 mit den Klassen E30, E60 und E90. Keramikklemmen wurden nach DIN EN 60998-2-1:2004 geprüft.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Technische Daten

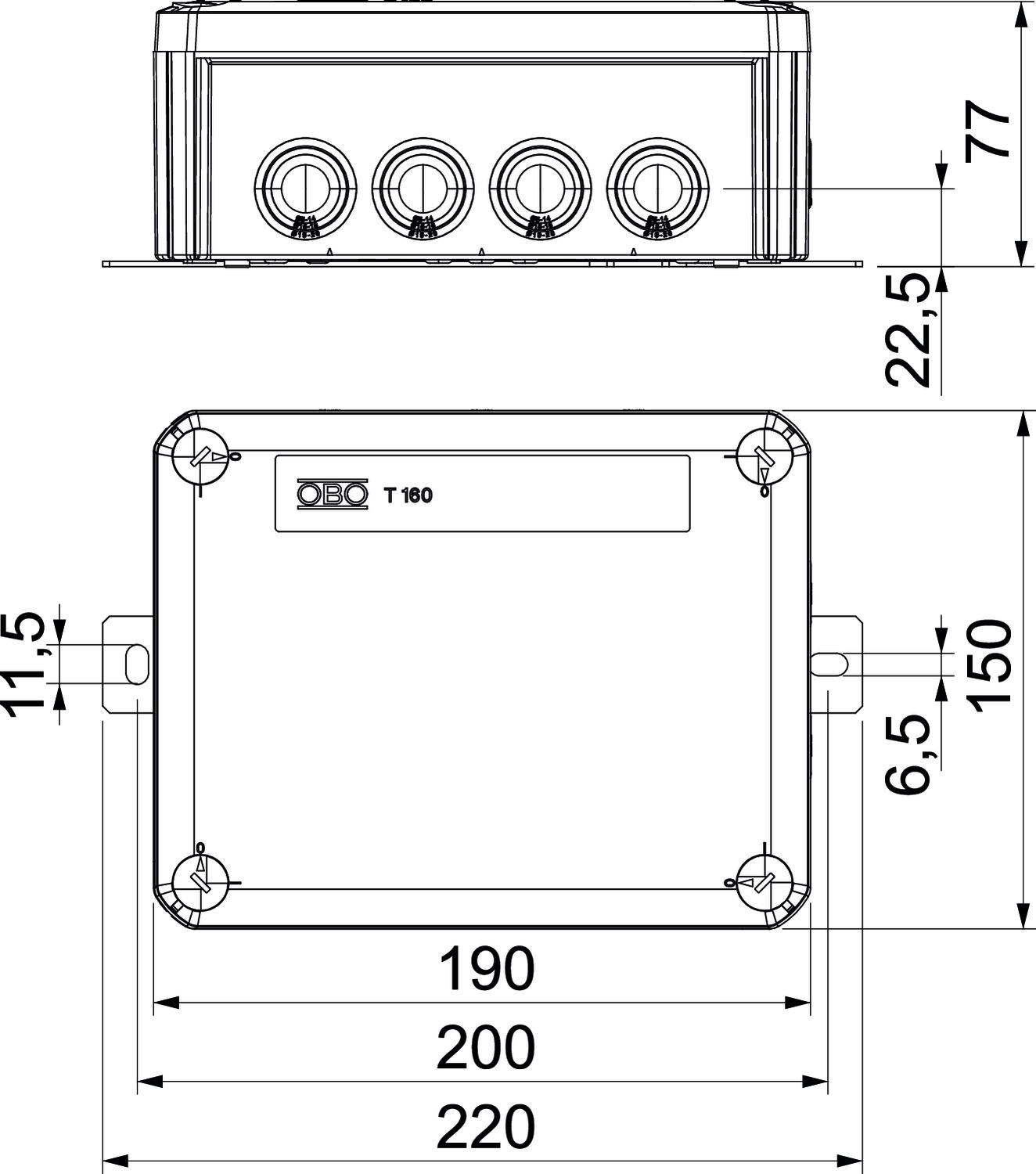

Abmessungen
| Länge | 190 mm |
|---|---|
| Breite | 150 mm |
| Höhe | 77 mm |
| Lichte Innenmaße | 176x135x67 mm |
| Maß L | 190 mm |
| Maß B | 150 mm |
| Maß H | 77 mm |
| Maß L1 | 200 mm |
| Maß L2 | 220 mm |
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Anzahl der Einführungen | 12 |
| Anzahl der Klemmen | 5 |
| Einführung von Hinten | nein |
| Transparenter Deckel | nein |
| Schutzart | IP66 |
| Nennspannung | 660 V |
| Anreihbar | nein |
| Mit Deckel | ja |
| Plombierbar | nein |
| für Ex-Zone | ohne |
| Bemessungsisolationsspannung Ui | 690 V |
| Funktionserhalt | E 90 |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Mit Abschirmung | nein |
| Witterungsbeständig | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Nennquerschnitt min. | 4 mm² |
| Nennquerschnitt max. | 10 mm² |
| Form | rechteckig |
| Bestückung | Klemme |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 190x150x77 |
| Werkstoff | Polypropylen |
| Farbe | pastellorange; RAL 2003 |
| Einzelklemme | 4 |
| Schutzklemme | 1 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,4135 kg CO2e / 1 Stück |
