Erdungsschelle Typ 942
Typ 942 18
|Art.Nr. 5038057
|EAN 4012195384670
Art.Nr. / Typ
Maß X
Maß A
Spannbereich D min.
Spannbereich D max.
kl. VKE: 10 Stück
10Stück
Stück
Beschreibung
• für Rohre 1/8 - 1 1/2 Zoll bzw. Ø 8-49 mm
• Anschlussmöglichkeiten: Leitungen bis 25 mm²
• mit Anschlussklemme und Zylinderschraube M6 x 16 aus Messing, vernickelt
• Schellenoberteil und -unterteil aus Kupfer, vernickelt
• Anschlussmöglichkeiten: Leitungen bis 25 mm²
• mit Anschlussklemme und Zylinderschraube M6 x 16 aus Messing, vernickelt
• Schellenoberteil und -unterteil aus Kupfer, vernickelt
Technische Daten
Materialien und Verpackung
| Verpackung vollständig aus recycelter Kartonage | Ja |
|---|---|
| Verpackung ohne Kunststoff | Ja |

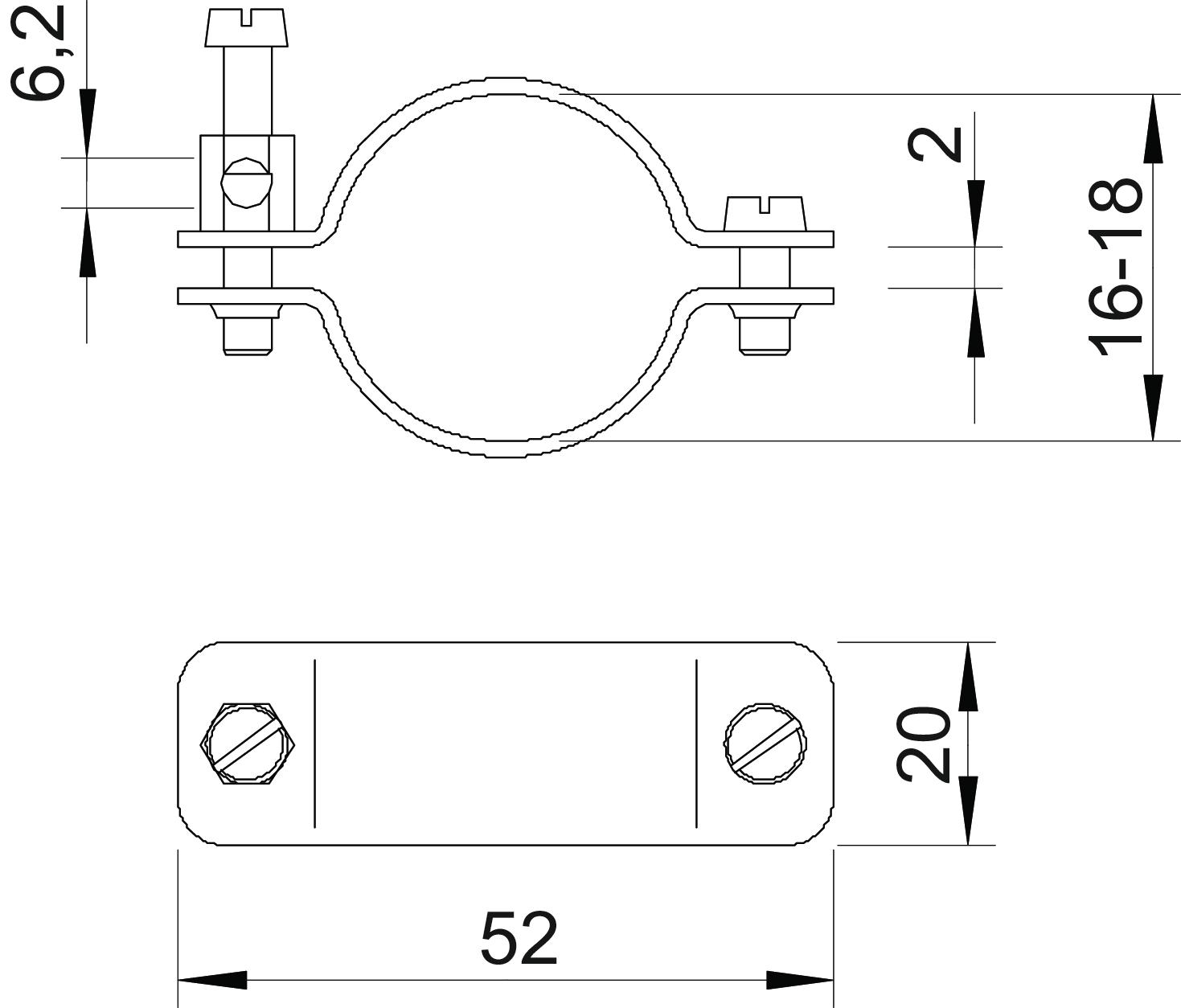

Abmessungen
| Maß X | 2 mm |
|---|---|
| Maß A | 52 mm |
| Maß b | 20 mm |
Technische Daten
| Spannbereich D | 3/8 |
|---|---|
| Anzahl der Leiter | 1 |
| Querschnitt des anzuschließenden Kabels min. | 0 mm² |
| Querschnitt des anzuschließenden Kabels max. | 25 mm² |
| Spannbereich D min. | 16 mm |
| Spannbereich D max. | 18 mm |
| Dimension | 16-18mm |
| Oberfläche | vernickelt |
| Werkstoff | Kupfer |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1703 kg CO2e / 1 Stück |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß X
Maß A
Spannbereich D min.
Spannbereich D max.
Art.Nr.
942 11
3,5
44
8
11
5038014
942 15
3
50
13
15
5038030
942 18
2
52
16
18
5038057
942 22
3
55
19
22
5038073
942 28
3
63
24
28
5038081
942 35
5
71
30
35
5038111
942 43
5
81
39
43
5038138
942 49
5
86
44
49
5038154
Maß X
Maß A
Spannbereich D min.
Spannbereich D max.
942 11
Art.Nr.
5038014
Maß X
3,5
Maß A
44
Spannbereich D min.
8
Spannbereich D max.
11
942 15
Art.Nr.
5038030
Maß X
3
Maß A
50
Spannbereich D min.
13
Spannbereich D max.
15
942 18
Art.Nr.
5038057
Maß X
2
Maß A
52
Spannbereich D min.
16
Spannbereich D max.
18
942 22
Art.Nr.
5038073
Maß X
3
Maß A
55
Spannbereich D min.
19
Spannbereich D max.
22
942 28
Art.Nr.
5038081
Maß X
3
Maß A
63
Spannbereich D min.
24
Spannbereich D max.
28
942 35
Art.Nr.
5038111
Maß X
5
Maß A
71
Spannbereich D min.
30
Spannbereich D max.
35
942 43
Art.Nr.
5038138
Maß X
5
Maß A
81
Spannbereich D min.
39
Spannbereich D max.
43
942 49
Art.Nr.
5038154
Maß X
5
Maß A
86
Spannbereich D min.
44
Spannbereich D max.
49
