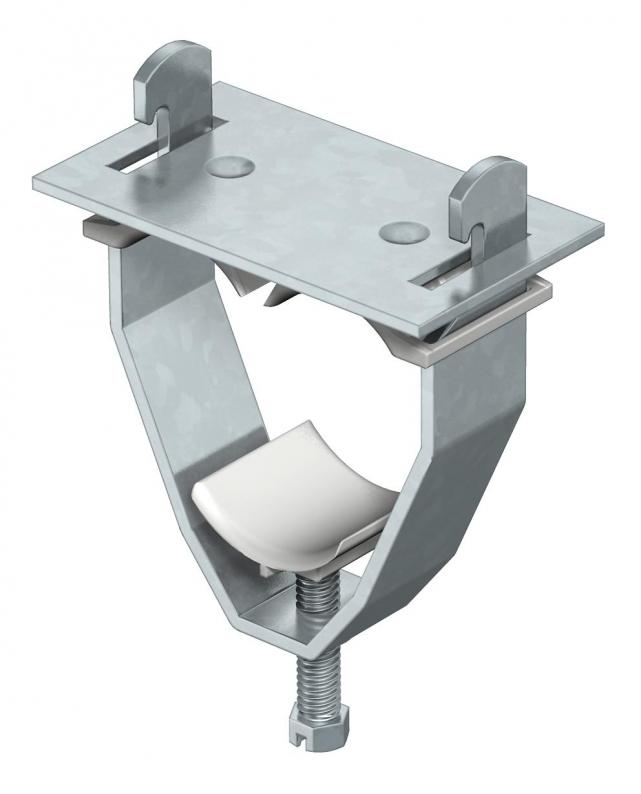

Bügelschelle, U-Fuß 3-Einleiteranschluss
Bügelschelle, U-Fuß 3-Einleiteranschluss
Art.Nr. 1174509 | EAN 4012195451211
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
5 Nm
kl. VKE: 25 Stück
25Stück
Beschreibung
Schellenkörper, Schraube und Gegenplatte aus Stahl tauchfeuerverzinkt, Druck- und Gegenwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Lieferung komplett mit Gegenplatte und Gegenwannen.
Lieferung komplett mit Gegenplatte und Gegenwannen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 3 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,484 kg CO₂e / 1 Stück |
| Dimension | 25-28mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Kabeldurchmesser max. | 28 mm |
| Kabeldurchmesser min. | 25 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | ja |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 25 mm |
| Werkstoff | Stahl |
| Werkstoff der Gegenwanne | Kunststoff |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

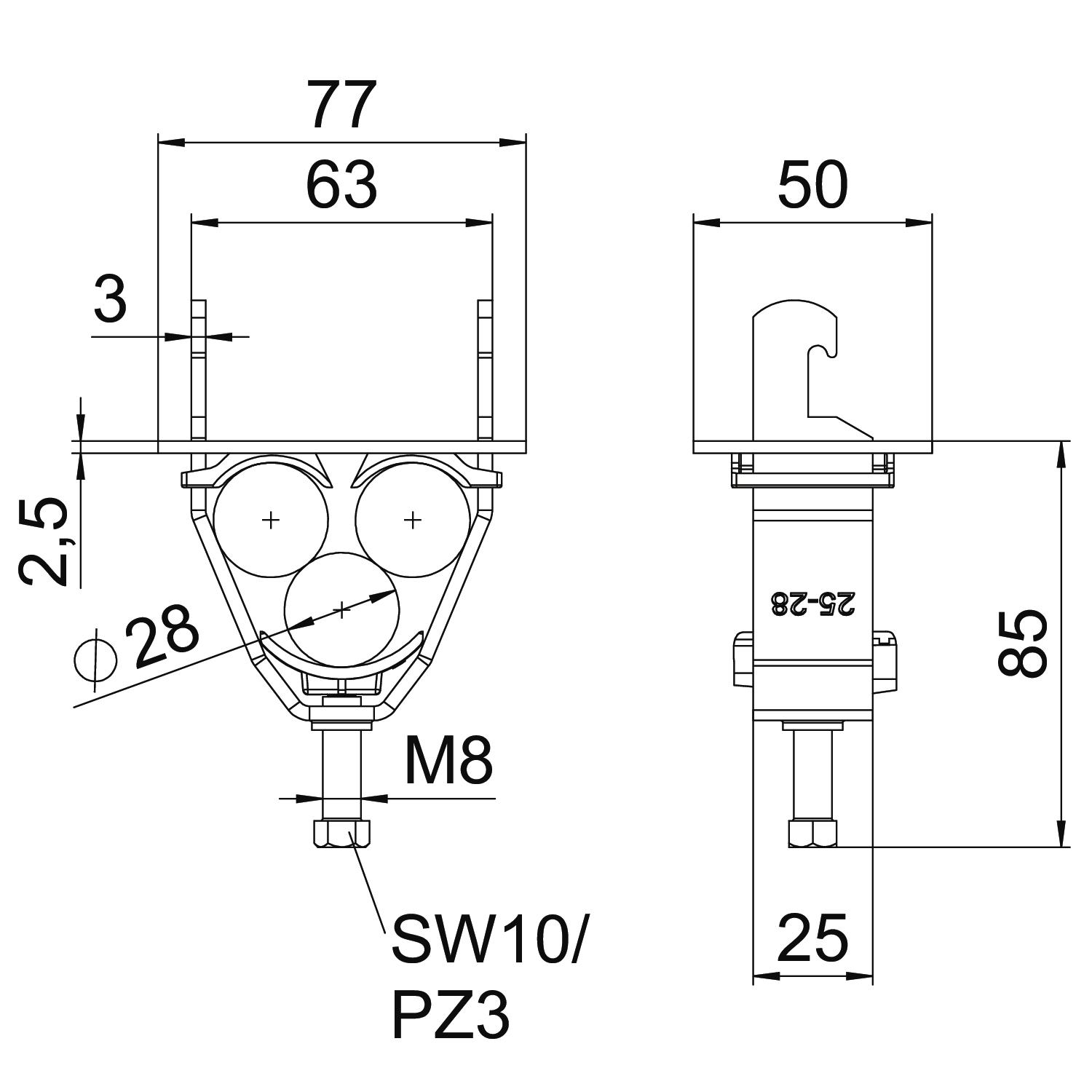

Abmessungen
| Maß A | 77 mm |
|---|---|
| Maß B | 63 mm |
| Maß H | 101 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
2056U-E28 FT
5 Nm
25 mm
28 mm
1174509
2056U-E34 FT
5 Nm
31 mm
34 mm
1174517
2056U-E40 FT
5 Nm
37 mm
40 mm
1174525
2056U-E31 FT
5 Nm
28 mm
31 mm
1174541
2056U-E37 FT
5 Nm
34 mm
37 mm
1174568
2056U-E44 FT
5 Nm
40 mm
44 mm
1174576
Spannbereich D min.
Spannbereich D max.
2056U-E28 FT
Art.Nr.
1174509
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
25 mm
Spannbereich D max.
28 mm
2056U-E34 FT
Art.Nr.
1174517
Spannbereich D min.
31 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
34 mm
2056U-E40 FT
Art.Nr.
1174525
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
37 mm
2056U-E31 FT
Art.Nr.
1174541
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
28 mm
Spannbereich D max.
31 mm
2056U-E37 FT
Art.Nr.
1174568
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
37 mm
2056U-E44 FT
Art.Nr.
1174576
Spannbereich D min.
40 mm
Spannbereich D max.
44 mm
Max. Anzugsdrehmoment
5 Nm
