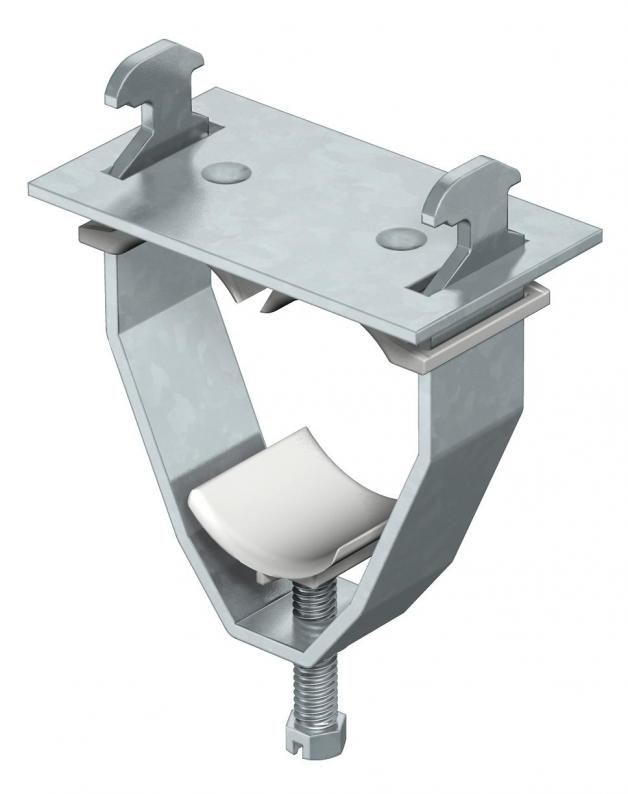

Bügelschelle, Hammerkopffuß 3-Einleiteranschluss

Bügelschelle, Hammerkopffuß 3-Einleiteranschluss

Art.Nr. 1174606 | EAN 4012195500353

Alle Ausführungen anzeigen
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
5 Nm

kl. VKE: 25 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Schellenkörper, Schraube und Gegenplatte aus Stahl tauchfeuerverzinkt, Druck- und Gegenwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Lieferung komplett mit Gegenplatte und Gegenwannen.
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 16-17 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre3
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,5107 kg CO₂e / 1 Stück
Dimension28-31mm
für Schiene mit Schlitzweite (mit Intervall) max.17 mm
für Schiene mit Schlitzweite (mit Intervall) min.16 mm
Halogenfreija
Kabeldurchmesser max.31 mm
Kabeldurchmesser min.28 mm
Max. Anzugsdrehmoment5 Nm
Mit Gegenwanneja
Mit Kunststoffwanneja
Mit Metallwannenein
MontageartProfilschiene
Oberflächetauchfeuerverzinkt
Schlagfestnein
Spannbereich D max.31 mm
Spannbereich D min.28 mm
WerkstoffStahl
Werkstoff der GegenwanneKunststoff
Werkstoff der WanneKunststoff
Werkstoffgüte der WannePolypropylen
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

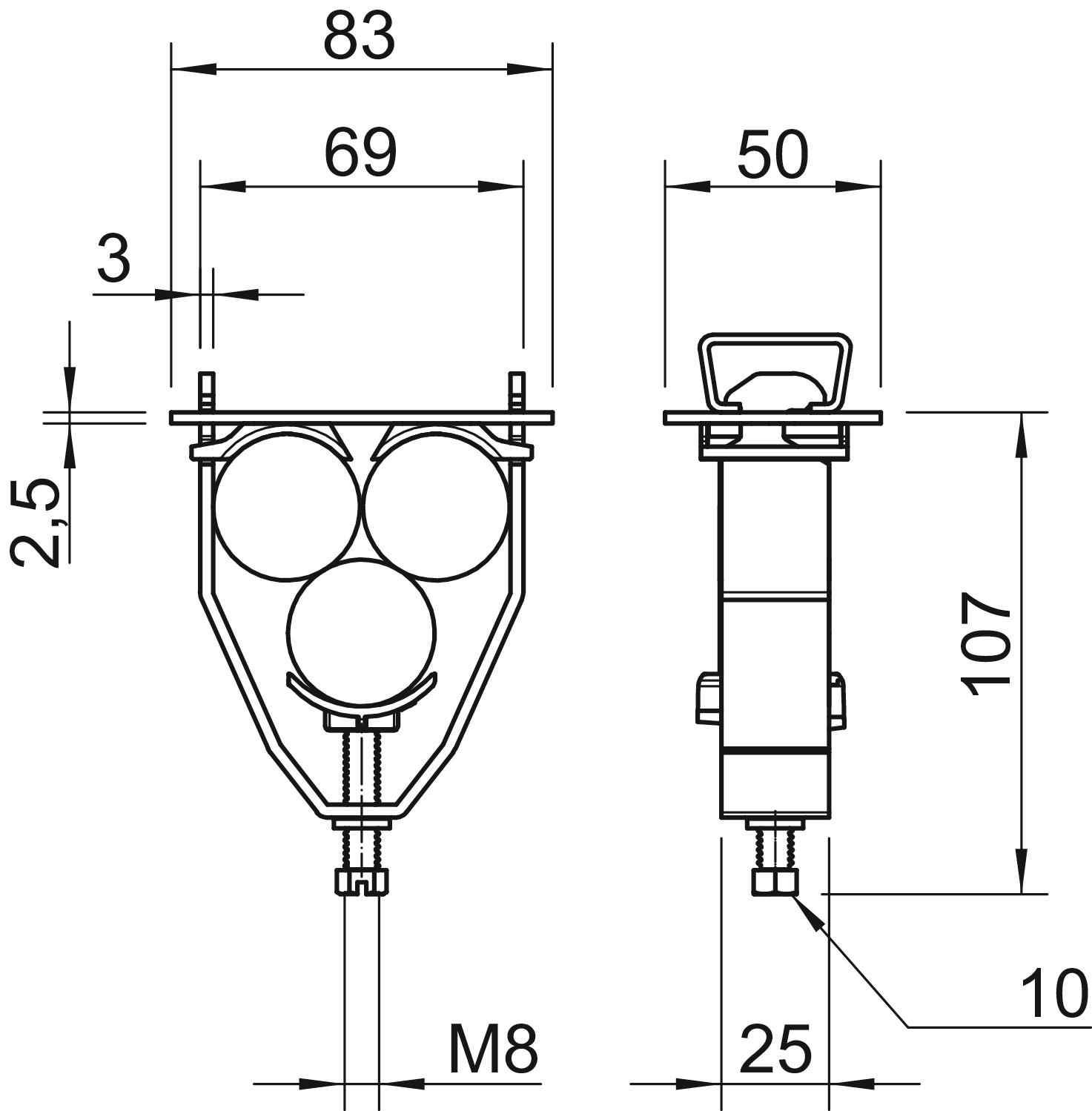

Abmessungen

Maß A83 mm
Maß B69 mm
Maß H107 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Spannbereich D min.
Spannbereich D max.
2056 E 31 FT
Art.Nr.
1174606
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
28 mm
Spannbereich D max.
31 mm
2056 E 37 FT
Art.Nr.
1174614
Spannbereich D max.
37 mm
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
5 Nm
2056 E 44 FT
Art.Nr.
1174630
Spannbereich D max.
44 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
