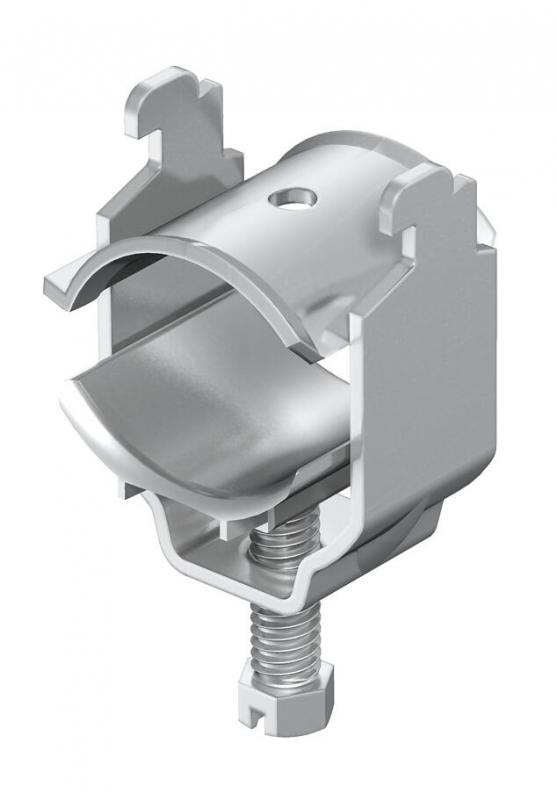

Bügelschelle für Schirmanschluss
Bügelschelle für Schirmanschluss
Art.Nr. 1167006 | EAN 4012195432371
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
3 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Zum elektrischen Anschluss des Schirmgeflechtes von abgeschirmten Leitungen;
Lieferung komplett mit Gegenwanne; Druckwanne und Gegenwanne aus VA.
Ein Leitungsschirm zum Schutz vor elektromagnetischer Beeinflussung kann auch zum Potentialausgleich beitragen, weil seine beiden Enden mit dem Bezugspotential verbunden sind.
Lieferung komplett mit Gegenwanne; Druckwanne und Gegenwanne aus VA.
Ein Leitungsschirm zum Schutz vor elektromagnetischer Beeinflussung kann auch zum Potentialausgleich beitragen, weil seine beiden Enden mit dem Bezugspotential verbunden sind.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1544 kg CO₂e / 1 Stück |
| Dimension | 4-8mm |
| für 2 Kabel H | 30 mm |
| für 2 Kabel L | 32,5 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 12 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 11 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | ja |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 8 mm |
| Spannbereich D min. | 4 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Gegenwanne | rostfreier Stahl |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |
Abmessungen
| Breite | 12 mm |
|---|---|
| Höhe | 31,5 mm |
| Länge | 20 mm |
| Maß A | 20 mm |
| Maß B | 12 mm |
| Maß C | 28 mm |
| Maß G | M6 |
| Maß H | 30 mm |
| Maß L | 32,5 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (1)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
Art.Nr.
2056N SAS 8 A2
8 mm
4 mm
3 Nm
1167006
2056N SAS 12 A2
12 mm
8 mm
3 Nm
1167014
2056N SAS 16 A2
16 mm
12 mm
3 Nm
1167022
2056N SAS 22 A2
22 mm
16 mm
3 Nm
1167030
2056N SAS 28 A2
28 mm
22 mm
3 Nm
1167049
Spannbereich D max.
Spannbereich D min.
2056N SAS 8 A2
Art.Nr.
1167006
Spannbereich D max.
8 mm
Spannbereich D min.
4 mm
Max. Anzugsdrehmoment
3 Nm
2056N SAS 12 A2
Art.Nr.
1167014
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
2056N SAS 16 A2
Art.Nr.
1167022
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
2056N SAS 22 A2
Art.Nr.
1167030
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
2056N SAS 28 A2
Art.Nr.
1167049
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
