Bügelschelle 2056 W-Fuß, 2-fach, Kunststoffdruckwanne, FT
Bügelschelle 2056 W-Fuß, 2-fach, Kunststoffdruckwanne, FT
Art.Nr. 1187703 | EAN 4012196854349
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit W-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 08-12mm |
| für Rohrdurchmesser max. | 12 mm |
| für Rohrdurchmesser min. | 8 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 12 mm |
| Spannbereich D min. | 8 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

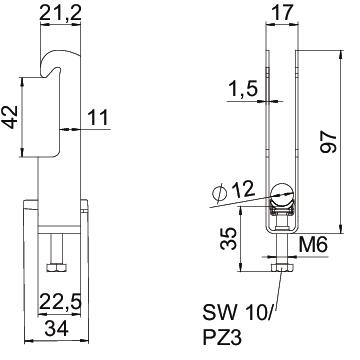

Abmessungen
| Breite | 17 mm |
|---|---|
| Höhe | 97 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 17 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 97 mm |
| Maß L | 35 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
BS-W2-K-12 FT
8 mm
12 mm
3 Nm
1187703
BS-W2-K-16 FT
12 mm
16 mm
3 Nm
1187709
BS-W2-K-22 FT
16 mm
22 mm
3 Nm
1187715
BS-W2-K-28 FT
22 mm
28 mm
3 Nm
1187721
BS-W2-K-34 FT
28 mm
34 mm
3 Nm
1187727
BS-W2-K-40 FT
34 mm
40 mm
3 Nm
1187733
BS-W2-K-46 FT
40 mm
46 mm
5 Nm
1187739
BS-W2-K-52 FT
46 mm
52 mm
5 Nm
1187745
BS-W2-K-58 FT
52 mm
58 mm
5 Nm
1187751
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
BS-W2-K-12 FT
Art.Nr.
1187703
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-W2-K-16 FT
Art.Nr.
1187709
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
BS-W2-K-22 FT
Art.Nr.
1187715
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
BS-W2-K-28 FT
Art.Nr.
1187721
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
BS-W2-K-34 FT
Art.Nr.
1187727
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
28 mm
BS-W2-K-40 FT
Art.Nr.
1187733
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
BS-W2-K-46 FT
Art.Nr.
1187739
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
BS-W2-K-52 FT
Art.Nr.
1187745
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
BS-W2-K-58 FT
Art.Nr.
1187751
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
52 mm
Spannbereich D max.
58 mm
