Bügelschelle 2056 W-Fuß, 1-fach, Kunststoffdruckwanne, FT
Bügelschelle 2056 W-Fuß, 1-fach, Kunststoffdruckwanne, FT
Art.Nr. 1187708 | EAN 4012196854370
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 100 Stück
100Stück
Beschreibung
Bügelschelle mit W-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1095 kg CO₂e / 1 Stück |
| Dimension | 12-16mm |
| für Rohrdurchmesser max. | 16 mm |
| für Rohrdurchmesser min. | 12 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 16 mm |
| Spannbereich D min. | 12 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

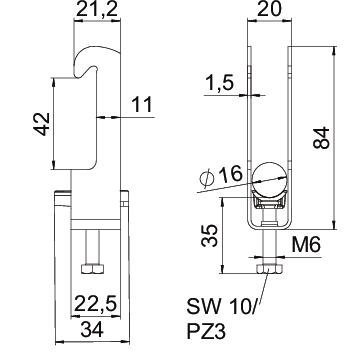

Abmessungen
| Breite | 20 mm |
|---|---|
| Höhe | 84 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 20 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 84 mm |
| Maß L | 35 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
BS-W1-K-12 FT
8 mm
12 mm
3 Nm
1187702
BS-W1-K-16 FT
12 mm
16 mm
3 Nm
1187708
BS-W1-K-22 FT
16 mm
22 mm
3 Nm
1187714
BS-W1-K-28 FT
22 mm
28 mm
3 Nm
1187720
BS-W1-K-34 FT
28 mm
34 mm
3 Nm
1187726
BS-W1-K-40 FT
34 mm
40 mm
3 Nm
1187732
BS-W1-K-46 FT
40 mm
46 mm
5 Nm
1187738
BS-W1-K-52 FT
46 mm
52 mm
5 Nm
1187744
BS-W1-K-58 FT
52 mm
58 mm
5 Nm
1187750
BS-W1-K-64 FT
58 mm
64 mm
5 Nm
1187756
BS-W1-K-70 FT
64 mm
70 mm
5 Nm
1187762
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
BS-W1-K-12 FT
Art.Nr.
1187702
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-W1-K-16 FT
Art.Nr.
1187708
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-W1-K-22 FT
Art.Nr.
1187714
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-W1-K-28 FT
Art.Nr.
1187720
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
BS-W1-K-34 FT
Art.Nr.
1187726
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
28 mm
BS-W1-K-40 FT
Art.Nr.
1187732
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
BS-W1-K-46 FT
Art.Nr.
1187738
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
BS-W1-K-52 FT
Art.Nr.
1187744
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
BS-W1-K-58 FT
Art.Nr.
1187750
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-W1-K-64 FT
Art.Nr.
1187756
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
BS-W1-K-70 FT
Art.Nr.
1187762
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
