Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Art.Nr. 1186549 | EAN 4012196850082

Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.

kl. VKE: 100 Stück

Beschreibung

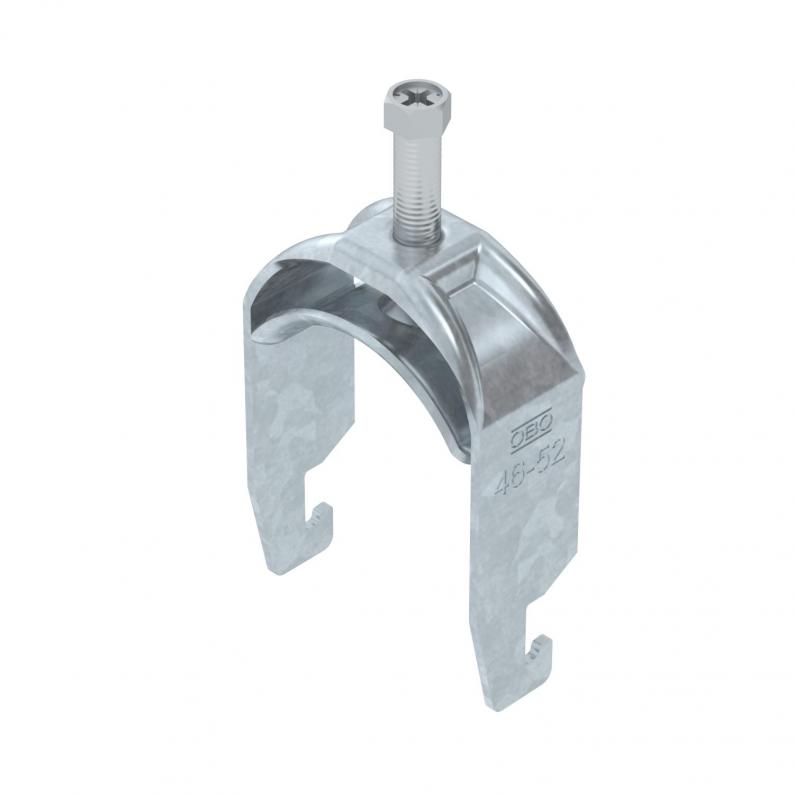

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 18 mm
  • Schlitzweite 22 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre1
Blechstärke2 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,2324 kg CO₂e / 1 Stück
Dimension46-52mm
Funktionserhaltja
für Rohrdurchmesser max.52 mm
für Rohrdurchmesser min.46 mm
für Schiene mit Schlitzweite (mit Intervall) max.22 mm
für Schiene mit Schlitzweite (mit Intervall) min.18 mm
GewindeM8
Halogenfreija
Länge Außenmaß33 mm
Max. Anzugsdrehmoment5 Nm
Mit Gegenwannenein
Mit Metallwanneja
MontageartProfilschiene
Oberflächetauchfeuerverzinkt
Schlitzweite10 mm
Spannbereich D max.52 mm
Spannbereich D min.46 mm
WerkstoffStahl
Werkstoff der WanneStahl
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

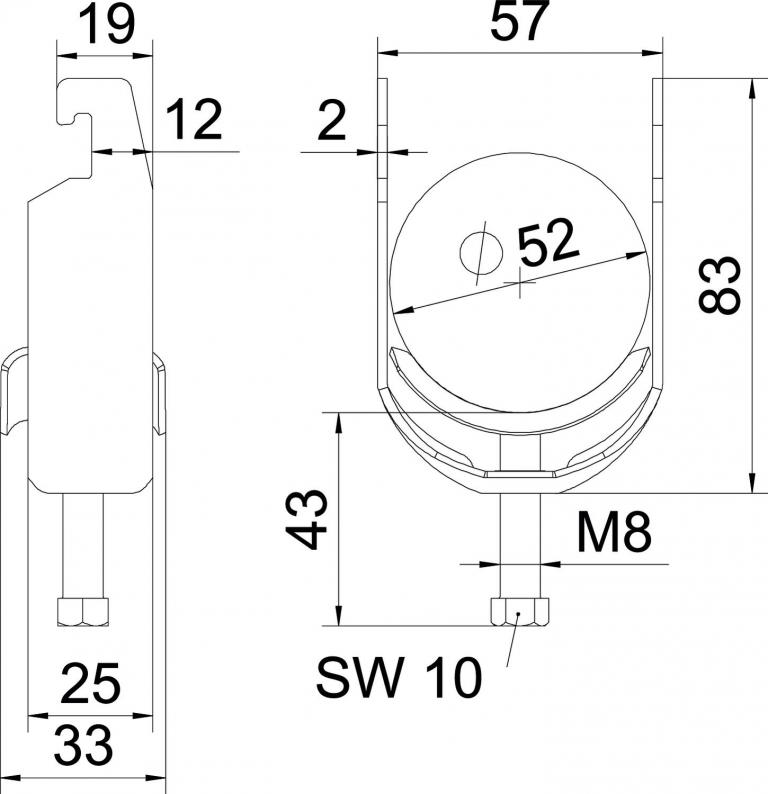

Abmessungen

Breite57 mm
Höhe83 mm
Länge25 mm
Maß A25 mm
Maß B57 mm
Maß C33 mm
Maß GM8
Maß H83 mm
Maß L43 mm
Maß t2 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
BS-U1-M-12 FT
Art.Nr.
1186502
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
BS-U1-M-16 FT
Art.Nr.
1186509
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
BS-U1-M-22 FT
Art.Nr.
1186516
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
BS-U1-M-28 FT
Art.Nr.
1186522
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
BS-U1-M-34 FT
Art.Nr.
1186529
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
3 Nm
BS-U1-M-40 FT
Art.Nr.
1186536
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
BS-U1-M-46 FT
Art.Nr.
1186542
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
BS-U1-M-52 FT
Art.Nr.
1186549
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
BS-U1-M-58 FT
Art.Nr.
1186556
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
BS-U1-M-64 FT
Art.Nr.
1186562
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
BS-U1-M-70 FT
Art.Nr.
1186569
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-76 FT
Art.Nr.
1186576
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
70 mm
Spannbereich D max.
76 mm
BS-U1-M-82 FT
Art.Nr.
1186582
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
82 mm
Spannbereich D min.
76 mm
BS-U1-M-90 FT
Art.Nr.
1186589
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
90 mm
Spannbereich D min.
82 mm
BS-U1-M-100 FT
Art.Nr.
1186597
Spannbereich D max.
100 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
90 mm
