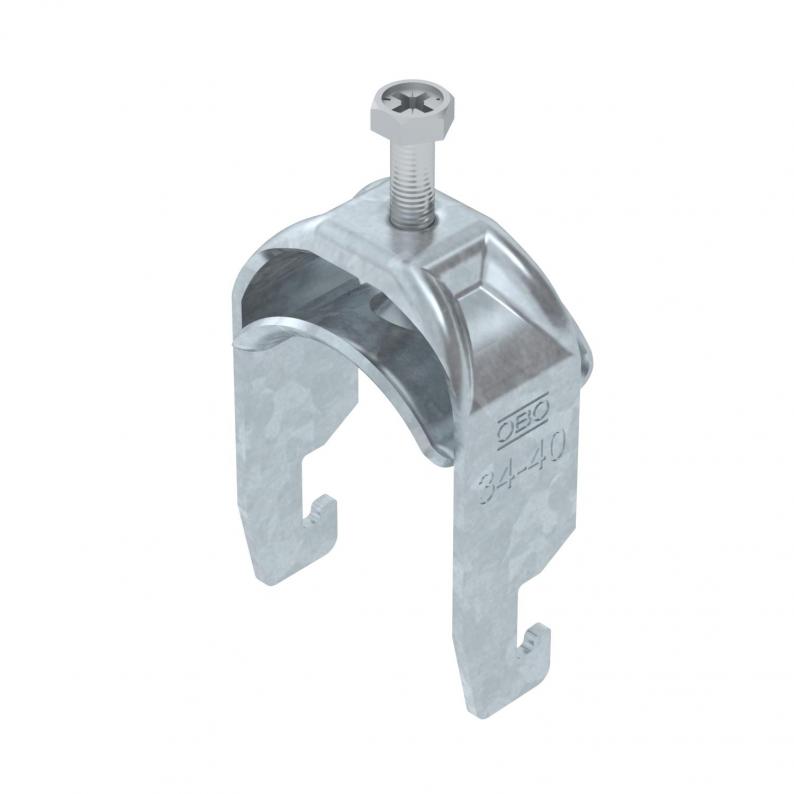

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Art.Nr. 1186536 | EAN 4012196850006

Alle Ausführungen anzeigen
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment

kl. VKE: 100 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 18 mm
  • Schlitzweite 22 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre1
Blechstärke2 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,1611 kg CO₂e / 1 Stück
Dimension34-40mm
Funktionserhaltja
für Rohrdurchmesser max.40 mm
für Rohrdurchmesser min.34 mm
für Schiene mit Schlitzweite (mit Intervall) max.22 mm
für Schiene mit Schlitzweite (mit Intervall) min.18 mm
GewindeM6
Halogenfreija
Länge Außenmaß33 mm
Max. Anzugsdrehmoment3 Nm
Mit Gegenwannenein
Mit Metallwanneja
MontageartProfilschiene
Oberflächetauchfeuerverzinkt
Schlitzweite10 mm
Spannbereich D max.40 mm
Spannbereich D min.34 mm
WerkstoffStahl
Werkstoff der WanneStahl
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

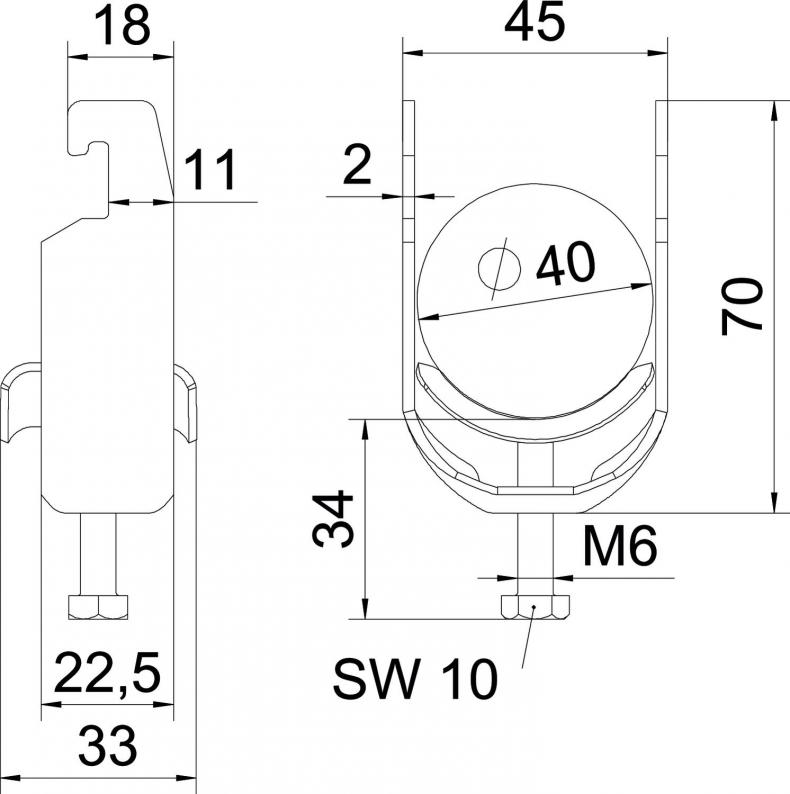

Abmessungen

Breite45 mm
Höhe70 mm
Länge22,5 mm
Maß A22,5 mm
Maß B45 mm
Maß C33 mm
Maß GM6
Maß H70 mm
Maß L34 mm
Maß t2 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
BS-U1-M-12 FT
Art.Nr.
1186502
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-U1-M-16 FT
Art.Nr.
1186509
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
BS-U1-M-22 FT
Art.Nr.
1186516
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-U1-M-28 FT
Art.Nr.
1186522
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
BS-U1-M-34 FT
Art.Nr.
1186529
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
28 mm
BS-U1-M-40 FT
Art.Nr.
1186536
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
BS-U1-M-46 FT
Art.Nr.
1186542
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
BS-U1-M-52 FT
Art.Nr.
1186549
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-58 FT
Art.Nr.
1186556
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-64 FT
Art.Nr.
1186562
Spannbereich D max.
64 mm
Spannbereich D min.
58 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-70 FT
Art.Nr.
1186569
Spannbereich D max.
70 mm
Spannbereich D min.
64 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-76 FT
Art.Nr.
1186576
Spannbereich D max.
76 mm
Spannbereich D min.
70 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-82 FT
Art.Nr.
1186582
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
82 mm
Spannbereich D min.
76 mm
BS-U1-M-90 FT
Art.Nr.
1186589
Spannbereich D min.
82 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
90 mm
BS-U1-M-100 FT
Art.Nr.
1186597
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
100 mm
Spannbereich D min.
90 mm
