Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, A4
Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, A4
Art.Nr. 1186662 | EAN 4012196850624
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung

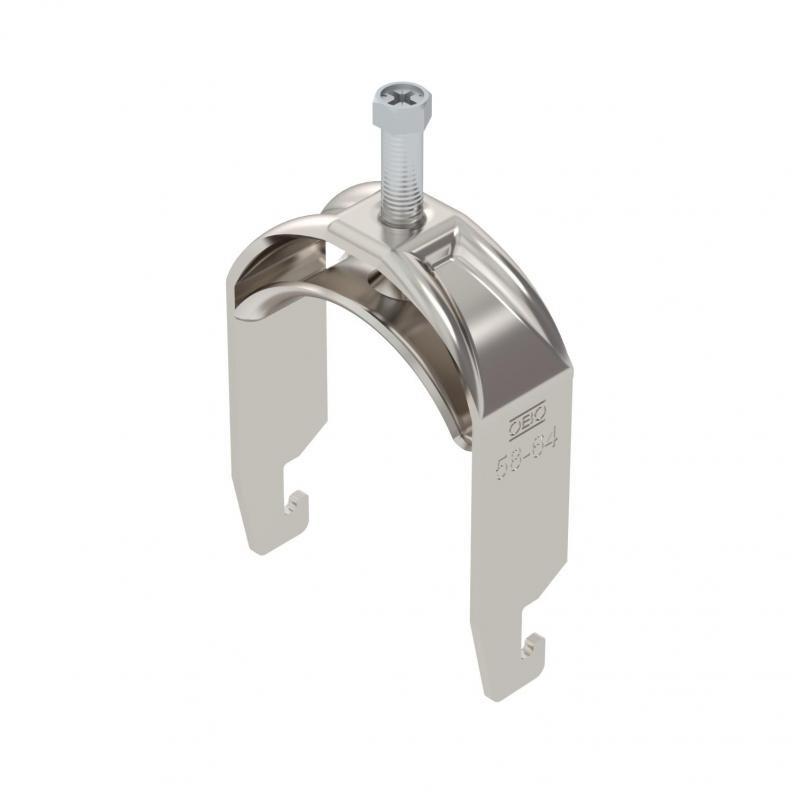

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2,5 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,7724 kg CO₂e / 1 Stück |
| Dimension | 58-64mm |
| für Rohrdurchmesser max. | 64 mm |
| für Rohrdurchmesser min. | 58 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 64 mm |
| Spannbereich D min. | 58 mm |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Werkstoff der Wanne | rostfreier Stahl |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

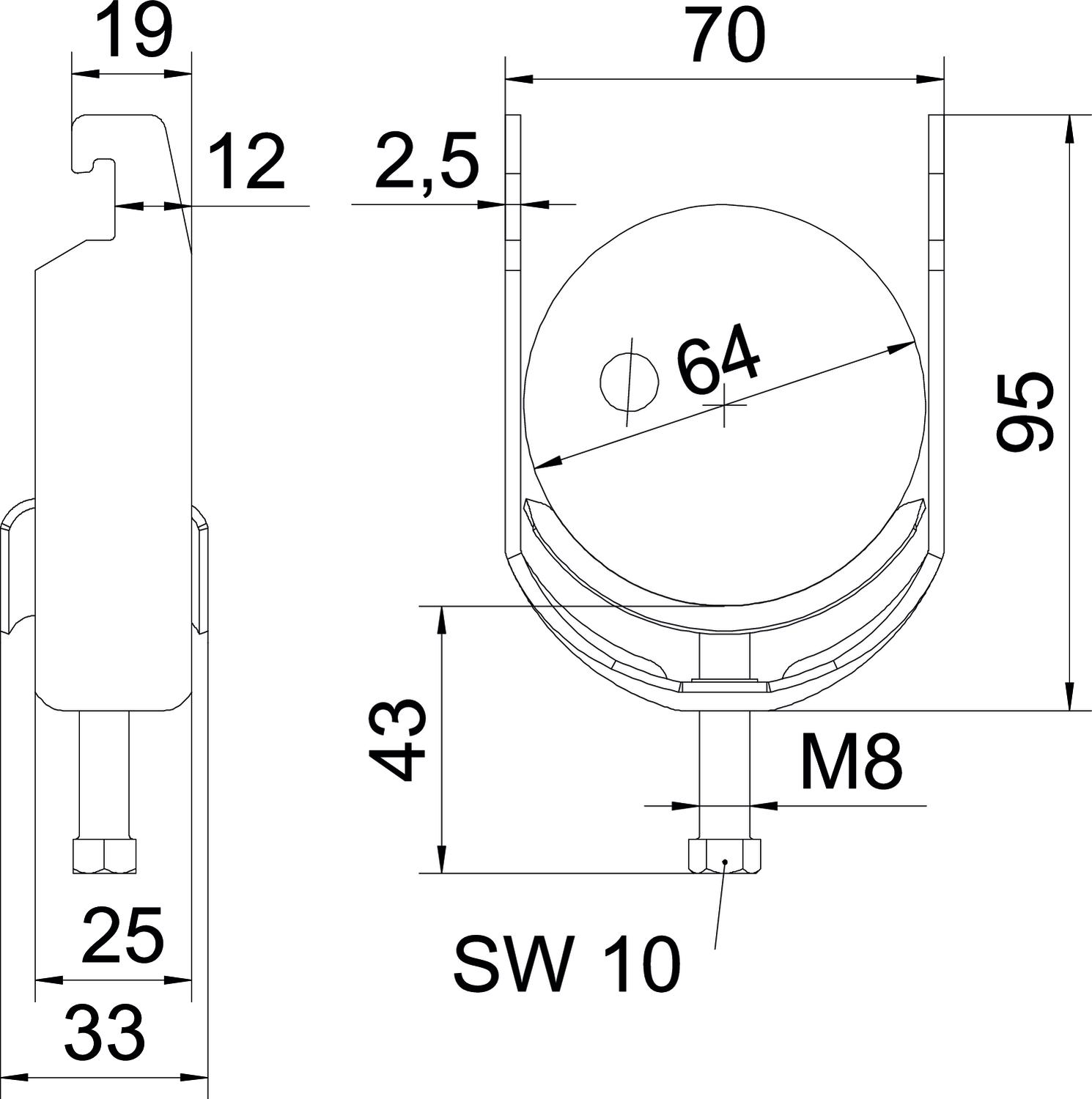

Abmessungen
| Breite | 70 mm |
|---|---|
| Höhe | 95 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 70 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 95 mm |
| Maß L | 43 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-U1-M-12 A4
3 Nm
12 mm
8 mm
1186602
BS-U1-M-16 A4
3 Nm
16 mm
12 mm
1186609
BS-U1-M-22 A4
3 Nm
22 mm
16 mm
1186616
BS-U1-M-28 A4
3 Nm
28 mm
22 mm
1186622
BS-U1-M-34 A4
3 Nm
34 mm
28 mm
1186629
BS-U1-M-40 A4
3 Nm
40 mm
34 mm
1186636
BS-U1-M-46 A4
5 Nm
46 mm
40 mm
1186642
BS-U1-M-52 A4
5 Nm
52 mm
46 mm
1186649
BS-U1-M-58 A4
5 Nm
58 mm
52 mm
1186656
BS-U1-M-64 A4
5 Nm
64 mm
58 mm
1186662
BS-U1-M-70 A4
5 Nm
70 mm
64 mm
1186669
BS-U1-M-76 A4
5 Nm
76 mm
70 mm
1186676
