Bügelschelle 2056 RS-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 RS-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1158357 | EAN 4012197366124
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 100 Stück
100Stück
Beschreibung

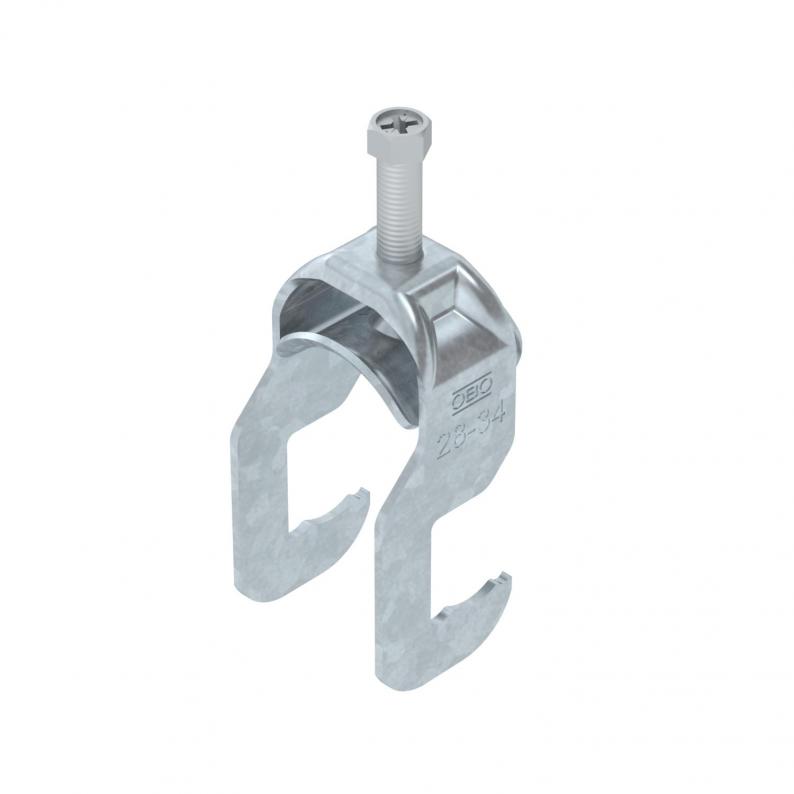

Bügelschelle mit RS-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Rundprofilen oder Rohren. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Passend zu allen Rundprofileisen bzw. Rohren mit Durchmesser bis 22 mm. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,2831 kg CO₂e / 1 Stück |
| Dimension | 28-34 |
| für Rohrdurchmesser max. | 34 mm |
| für Rohrdurchmesser min. | 28 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 41 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Rundprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 34 mm |
| Spannbereich D min. | 28 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

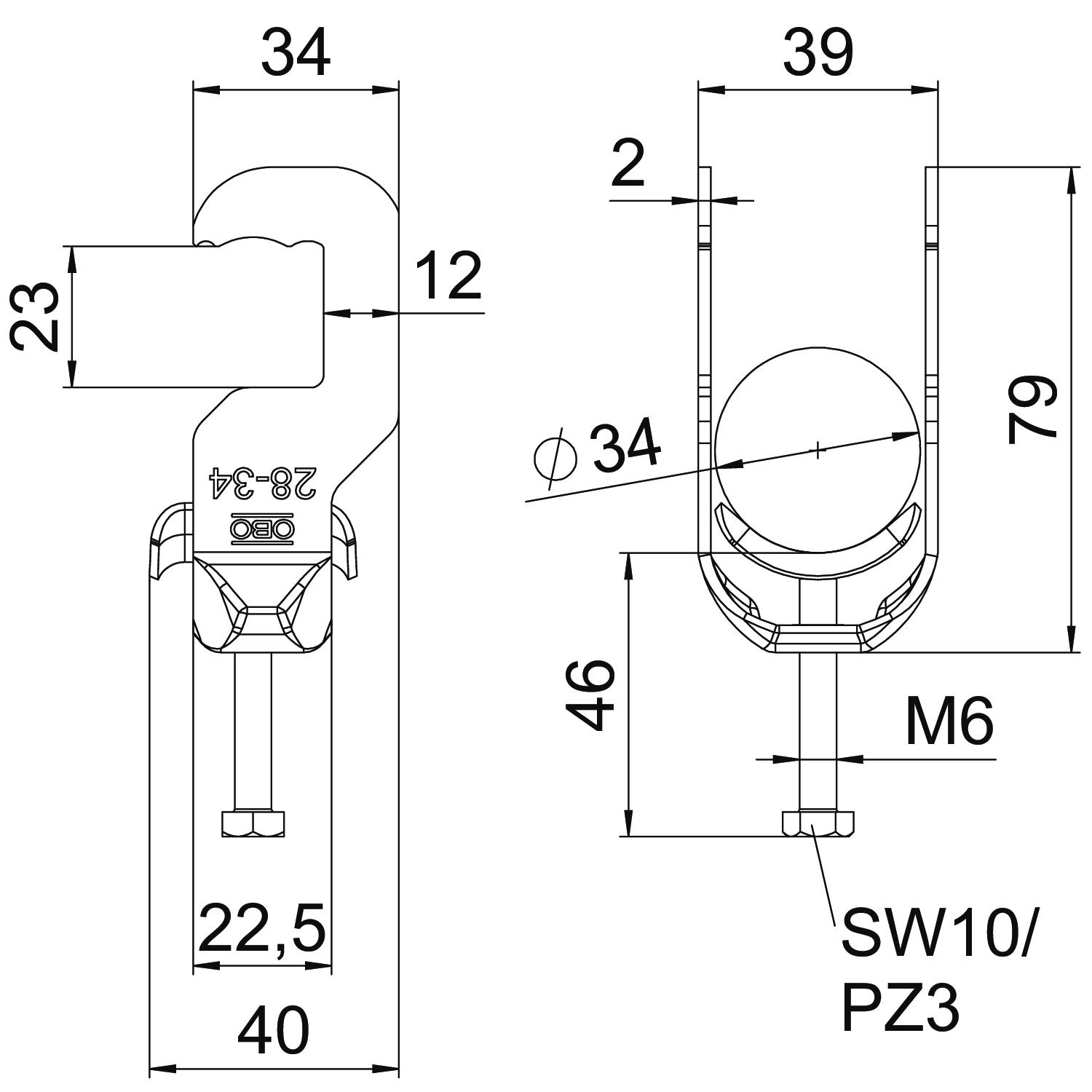

Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 79 mm |
| Länge | 33,5 mm |
| Maß A | 34 mm |
| Maß B | 39 mm |
| Maß C | 41 mm |
| Maß E | 12 mm |
| Maß G | M6 |
| Maß H | 79 mm |
| Maß L | 46 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
BS-RS1-M-12 FT
3 Nm
8 mm
12 mm
1158343
BS-RS1-M-16 FT
3 Nm
12 mm
16 mm
1158345
BS-RS1-M-22 FT
3 Nm
16 mm
22 mm
1158349
BS-RS1-M-28 FT
3 Nm
22 mm
28 mm
1158353
BS-RS1-M-34 FT
3 Nm
28 mm
34 mm
1158357
BS-RS1-M-40 FT
3 Nm
34 mm
40 mm
1158361
BS-RS1-M-46 FT
5 Nm
40 mm
46 mm
1158365
BS-RS1-M-52 FT
5 Nm
46 mm
52 mm
1158369
BS-RS1-M-58 FT
5 Nm
52 mm
58 mm
1158373
BS-RS1-M-64 FT
5 Nm
58 mm
64 mm
1158377
