Bügelschelle 2056 H-Fuß, 3-fach, Metalldruckwanne, FT
Bügelschelle 2056 H-Fuß, 3-fach, Metalldruckwanne, FT
Art.Nr. 1186044 | EAN 4012196848720
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung

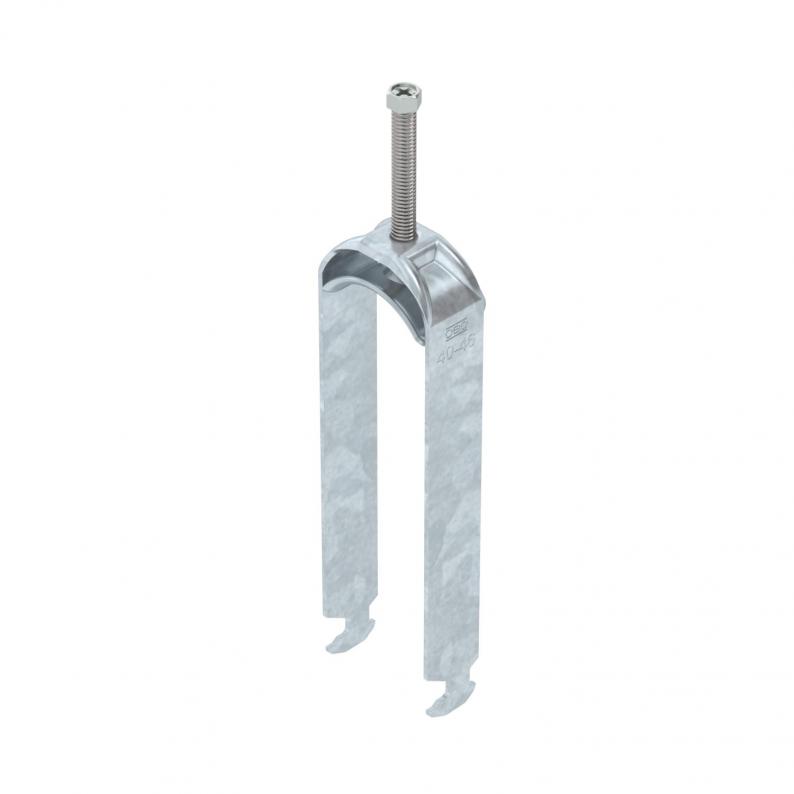

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 3 |
|---|---|
| Blechstärke | 2 mm |
| Dimension | 40-46mm |
| Funktionserhalt | ja |
| für Rohrdurchmesser max. | 46 mm |
| für Rohrdurchmesser min. | 40 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

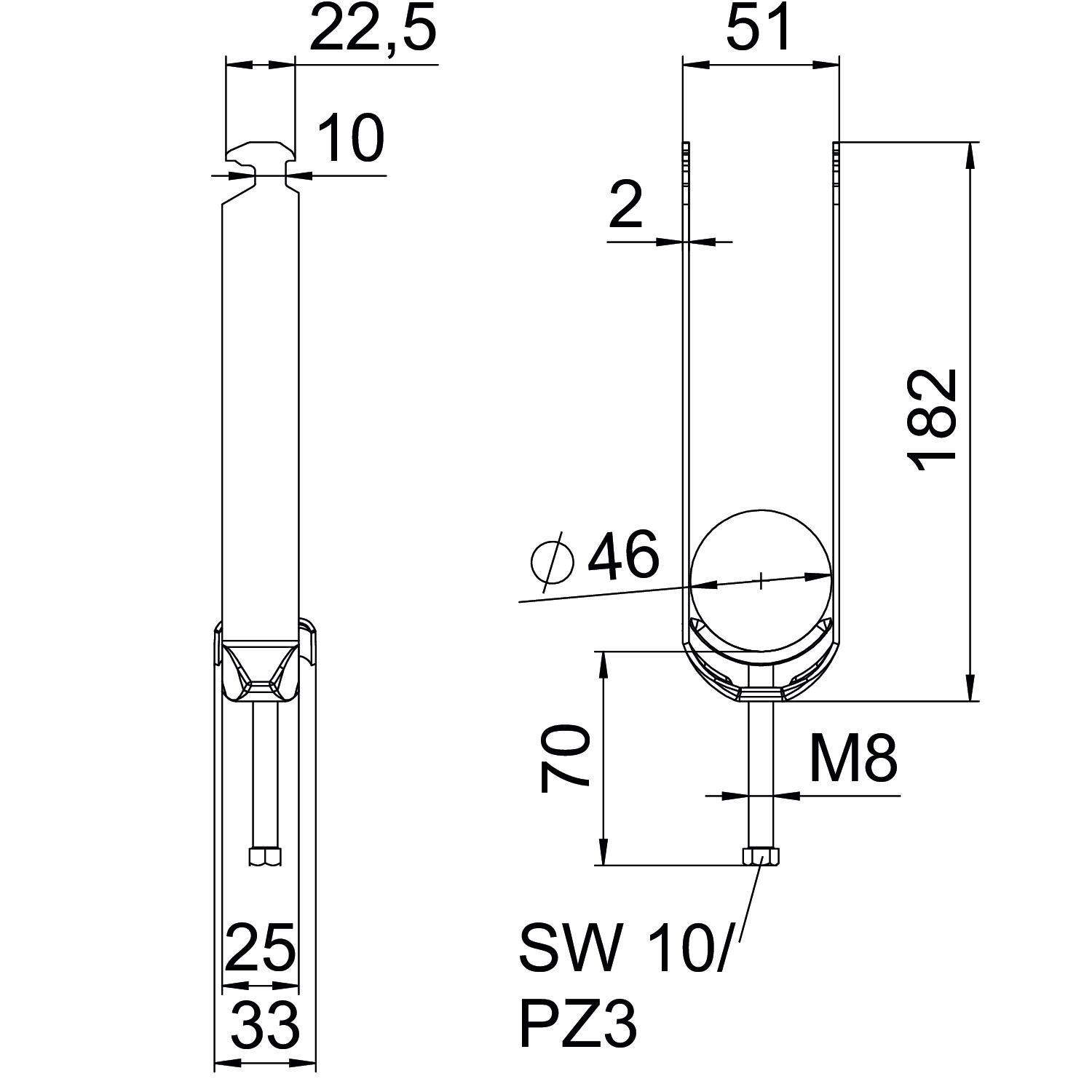

Abmessungen
| Breite | 51 mm |
|---|---|
| Höhe | 182 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 51 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 182 mm |
| Maß L | 70 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H3-M-12 FT
3 Nm
12 mm
8 mm
1186004
BS-H3-M-16 FT
3 Nm
16 mm
12 mm
1186012
BS-H3-M-22 FT
3 Nm
22 mm
16 mm
1186018
BS-H3-M-28 FT
3 Nm
28 mm
22 mm
1186024
BS-H3-M-34 FT
3 Nm
34 mm
28 mm
1186031
BS-H3-M-40 FT
3 Nm
40 mm
34 mm
1186038
BS-H3-M-46 FT
5 Nm
46 mm
40 mm
1186044
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-H3-M-12 FT
Art.Nr.
1186004
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
BS-H3-M-16 FT
Art.Nr.
1186012
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-H3-M-22 FT
Art.Nr.
1186018
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
BS-H3-M-28 FT
Art.Nr.
1186024
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
BS-H3-M-34 FT
Art.Nr.
1186031
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
BS-H3-M-40 FT
Art.Nr.
1186038
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
3 Nm
BS-H3-M-46 FT
Art.Nr.
1186044
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
