Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, FT
Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, FT
Art.Nr. 1186030 | EAN 4012196848652
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung

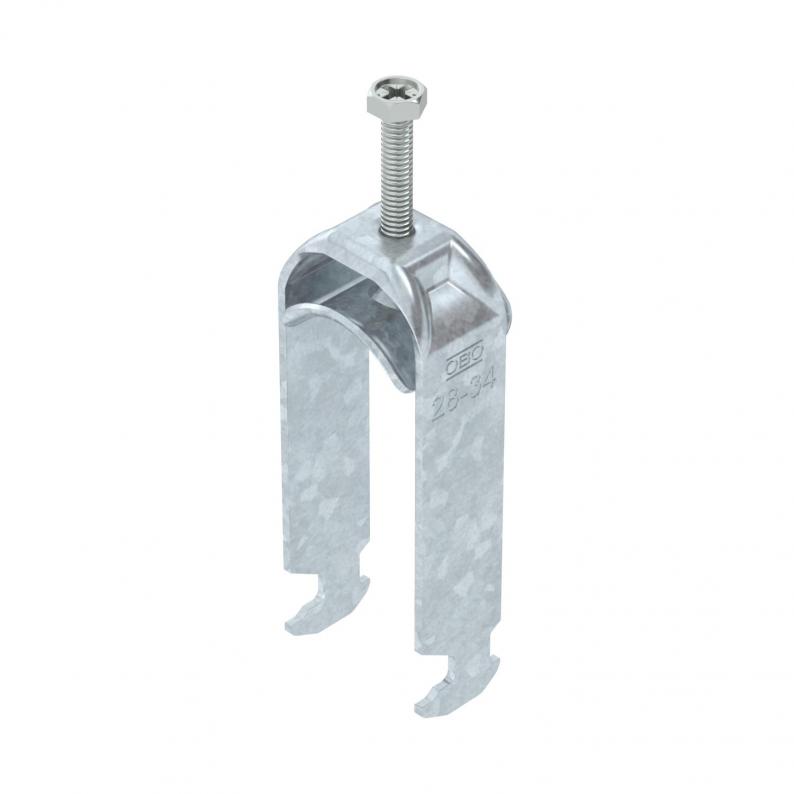

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2 mm |
| Dimension | 28-34mm |
| Funktionserhalt | ja |
| für Rohrdurchmesser max. | 34 mm |
| für Rohrdurchmesser min. | 28 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 34 mm |
| Spannbereich D min. | 28 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

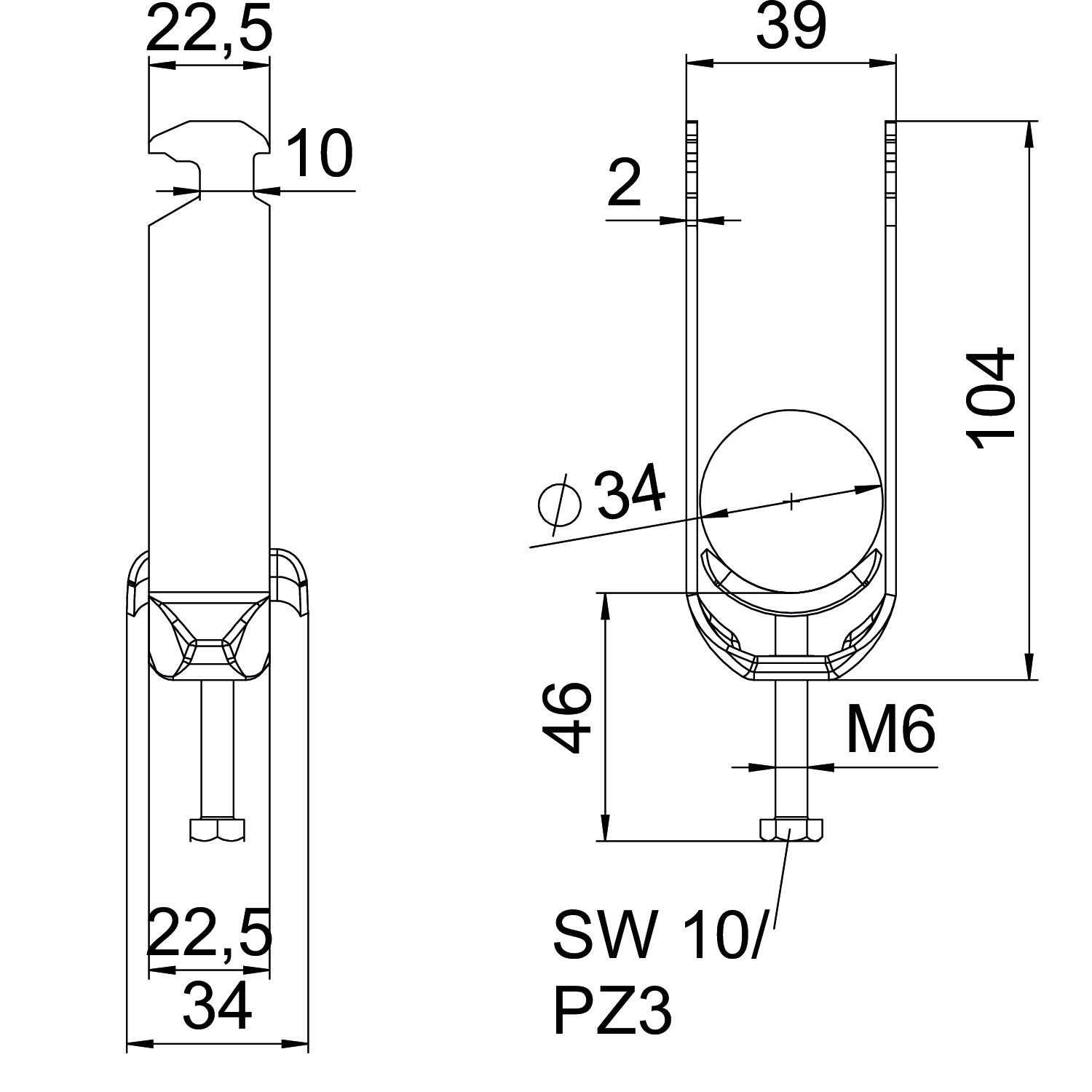

Abmessungen
| Breite | 39 mm |
|---|---|
| Höhe | 104 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 39 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 104 mm |
| Maß L | 46 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
BS-H2-M-12 FT
8 mm
12 mm
3 Nm
1186003
BS-H2-M-16 FT
12 mm
16 mm
3 Nm
1186010
BS-H2-M-22 FT
16 mm
22 mm
3 Nm
1186017
BS-H2-M-28 FT
22 mm
28 mm
3 Nm
1186023
BS-H2-M-34 FT
28 mm
34 mm
3 Nm
1186030
BS-H2-M-40 FT
34 mm
40 mm
3 Nm
1186037
BS-H2-M-46 FT
40 mm
46 mm
5 Nm
1186043
BS-H2-M-52 FT
46 mm
52 mm
5 Nm
1186050
BS-H2-M-58 FT
52 mm
58 mm
5 Nm
1186057
BS-H2-M-64 FT
58 mm
64 mm
5 Nm
1186063
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
BS-H2-M-12 FT
Art.Nr.
1186003
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-H2-M-16 FT
Art.Nr.
1186010
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
BS-H2-M-22 FT
Art.Nr.
1186017
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
BS-H2-M-28 FT
Art.Nr.
1186023
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
BS-H2-M-34 FT
Art.Nr.
1186030
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
BS-H2-M-40 FT
Art.Nr.
1186037
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
BS-H2-M-46 FT
Art.Nr.
1186043
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
BS-H2-M-52 FT
Art.Nr.
1186050
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
BS-H2-M-58 FT
Art.Nr.
1186057
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
BS-H2-M-64 FT
Art.Nr.
1186063
Spannbereich D min.
58 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
64 mm
