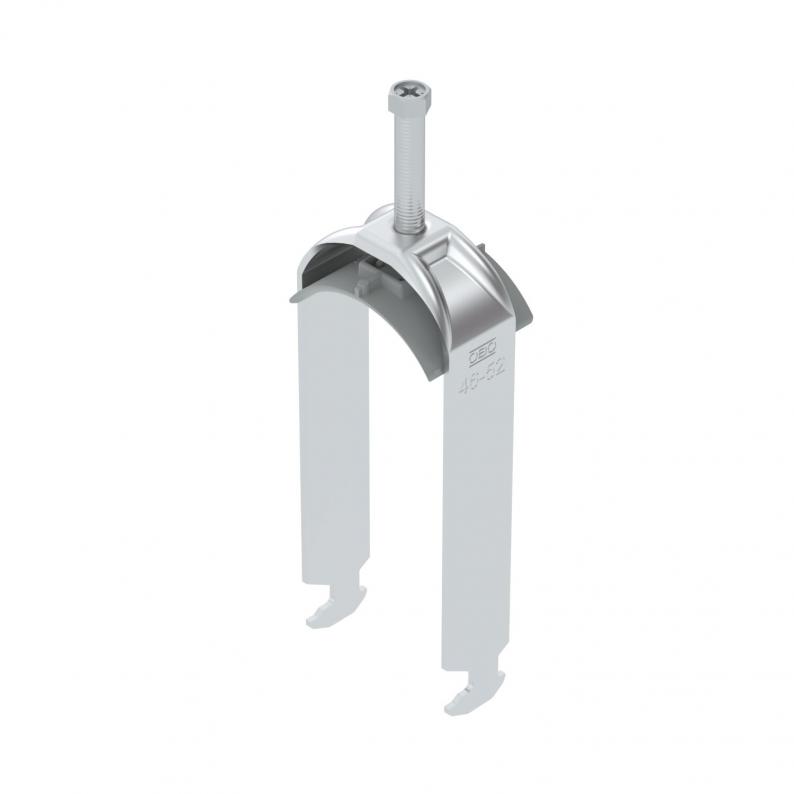

Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, Al
Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, Al
Art.Nr. 1186450 | EAN 4012196848430
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
2 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,7073 kg CO₂e / 1 Stück |
| Dimension | 46-52mm |
| für Rohrdurchmesser max. | 52 mm |
| für Rohrdurchmesser min. | 46 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 40 mm |
| Max. Anzugsdrehmoment | 2 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 52 mm |
| Spannbereich D min. | 46 mm |
| Werkstoff | Aluminium |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |

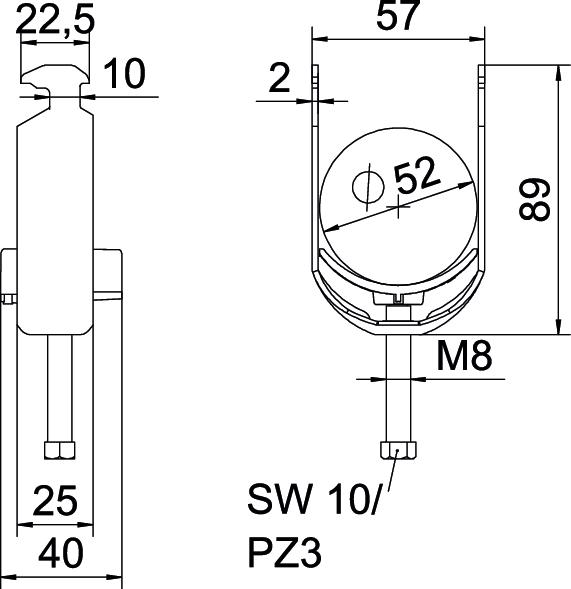

Abmessungen
| Breite | 57 mm |
|---|---|
| Höhe | 146 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 57 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 89 mm |
| Maß L | 58 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
BS-H2-K-12 ALU
8 mm
12 mm
2 Nm
1186403
BS-H2-K-16 ALU
12 mm
16 mm
2 Nm
1186410
BS-H2-K-22 ALU
16 mm
22 mm
2 Nm
1186417
BS-H2-K-28 ALU
22 mm
28 mm
2 Nm
1186423
BS-H2-K-34 ALU
28 mm
34 mm
2 Nm
1186430
BS-H2-K-40 ALU
34 mm
40 mm
2 Nm
1186437
BS-H2-K-46 ALU
40 mm
46 mm
2 Nm
1186443
BS-H2-K-52 ALU
46 mm
52 mm
2 Nm
1186450
BS-H2-K-58 ALU
52 mm
58 mm
2 Nm
1186457
Spannbereich D min.
Spannbereich D max.
BS-H2-K-12 ALU
Art.Nr.
1186403
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
2 Nm
BS-H2-K-16 ALU
Art.Nr.
1186410
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
12 mm
BS-H2-K-22 ALU
Art.Nr.
1186417
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
22 mm
BS-H2-K-28 ALU
Art.Nr.
1186423
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
28 mm
BS-H2-K-34 ALU
Art.Nr.
1186430
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
2 Nm
BS-H2-K-40 ALU
Art.Nr.
1186437
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
BS-H2-K-46 ALU
Art.Nr.
1186443
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
46 mm
BS-H2-K-52 ALU
Art.Nr.
1186450
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
52 mm
BS-H2-K-58 ALU
Art.Nr.
1186457
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
