Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, A2
Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, A2
Art.Nr. 1186310 | EAN 4012196847679
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3215 kg CO₂e / 1 Stück |
| Dimension | 12-16mm |
| für Rohrdurchmesser max. | 16 mm |
| für Rohrdurchmesser min. | 12 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 16 mm |
| Spannbereich D min. | 12 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

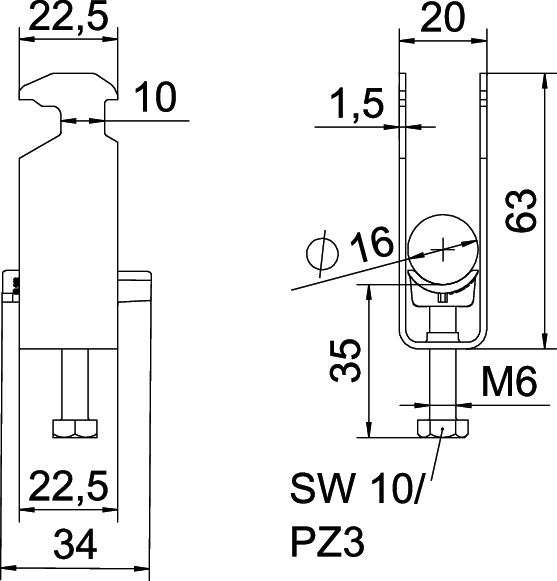

Abmessungen
| Breite | 20 mm |
|---|---|
| Höhe | 63 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 20 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 63 mm |
| Maß L | 47 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
BS-H2-K-12 A2
12 mm
3 Nm
8 mm
1186303
BS-H2-K-16 A2
16 mm
3 Nm
12 mm
1186310
BS-H2-K-22 A2
22 mm
3 Nm
16 mm
1186317
BS-H2-K-28 A2
28 mm
3 Nm
22 mm
1186323
BS-H2-K-34 A2
34 mm
3 Nm
28 mm
1186330
BS-H2-K-40 A2
40 mm
3 Nm
34 mm
1186337
BS-H2-K-46 A2
46 mm
5 Nm
40 mm
1186343
BS-H2-K-52 A2
52 mm
5 Nm
46 mm
1186350
BS-H2-K-58 A2
58 mm
5 Nm
52 mm
1186357
BS-H2-K-64 A2
64 mm
5 Nm
58 mm
1186363
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
BS-H2-K-12 A2
Art.Nr.
1186303
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
BS-H2-K-16 A2
Art.Nr.
1186310
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-H2-K-22 A2
Art.Nr.
1186317
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
BS-H2-K-28 A2
Art.Nr.
1186323
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
BS-H2-K-34 A2
Art.Nr.
1186330
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
BS-H2-K-40 A2
Art.Nr.
1186337
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
3 Nm
BS-H2-K-46 A2
Art.Nr.
1186343
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
BS-H2-K-52 A2
Art.Nr.
1186350
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-H2-K-58 A2
Art.Nr.
1186357
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-H2-K-64 A2
Art.Nr.
1186363
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
