Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A2
Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A2
Art.Nr. 1186176 | EAN 4012196849130
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 10 Stück
10Stück
Beschreibung

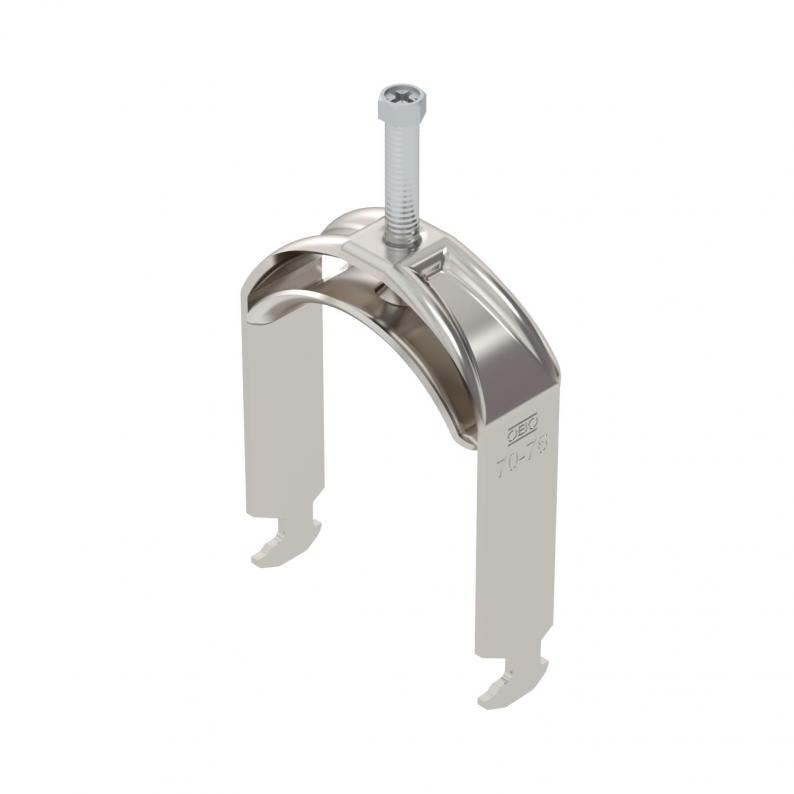

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,2191 kg CO₂e / 1 Stück |
| Dimension | 70-76mm |
| Funktionserhalt | ja |
| für Rohrdurchmesser max. | 76 mm |
| für Rohrdurchmesser min. | 70 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 37 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 76 mm |
| Spannbereich D min. | 70 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

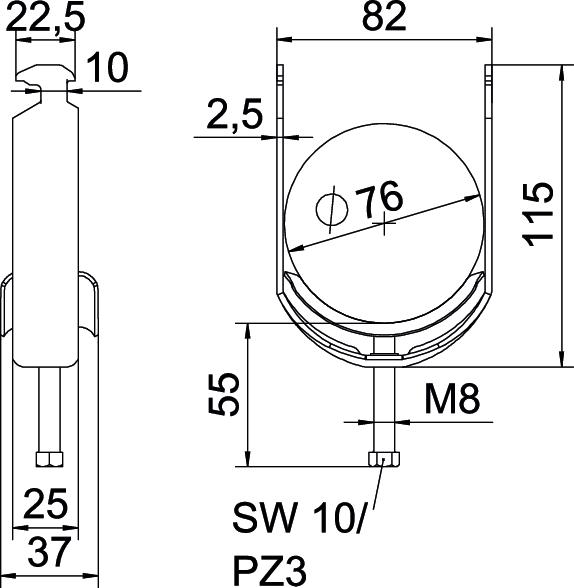

Abmessungen
| Breite | 82 mm |
|---|---|
| Höhe | 115 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 82 mm |
| Maß C | 37 mm |
| Maß G | M8 |
| Maß H | 115 mm |
| Maß L | 55 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
BS-H1-M-12 A2
8 mm
12 mm
3 Nm
1186102
BS-H1-M-16 A2
12 mm
16 mm
3 Nm
1186109
BS-H1-M-22 A2
16 mm
22 mm
3 Nm
1186116
BS-H1-M-28 A2
22 mm
28 mm
3 Nm
1186122
BS-H1-M-34 A2
28 mm
34 mm
3 Nm
1186129
BS-H1-M-40 A2
34 mm
40 mm
3 Nm
1186136
BS-H1-M-46 A2
40 mm
46 mm
5 Nm
1186142
BS-H1-M-52 A2
46 mm
52 mm
5 Nm
1186149
BS-H1-M-58 A2
52 mm
58 mm
5 Nm
1186156
BS-H1-M-64 A2
58 mm
64 mm
5 Nm
1186162
BS-H1-M-70 A2
64 mm
70 mm
5 Nm
1186169
BS-H1-M-76 A2
70 mm
76 mm
5 Nm
1186176
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
BS-H1-M-12 A2
Art.Nr.
1186102
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-M-16 A2
Art.Nr.
1186109
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
BS-H1-M-22 A2
Art.Nr.
1186116
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
BS-H1-M-28 A2
Art.Nr.
1186122
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
BS-H1-M-34 A2
Art.Nr.
1186129
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-M-40 A2
Art.Nr.
1186136
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
BS-H1-M-46 A2
Art.Nr.
1186142
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-52 A2
Art.Nr.
1186149
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
BS-H1-M-58 A2
Art.Nr.
1186156
Spannbereich D min.
52 mm
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-64 A2
Art.Nr.
1186162
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
64 mm
Spannbereich D min.
58 mm
BS-H1-M-70 A2
Art.Nr.
1186169
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
BS-H1-M-76 A2
Art.Nr.
1186176
Spannbereich D max.
76 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
70 mm
