Bügelschelle 2056 F-Fuß, 3-fach, Kunststoffdruckwanne, FT

Bügelschelle 2056 F-Fuß, 3-fach, Kunststoffdruckwanne, FT

Art.Nr. 1188201 | EAN 4012197405137

Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
3 Nm

kl. VKE: 50 Stück

Beschreibung

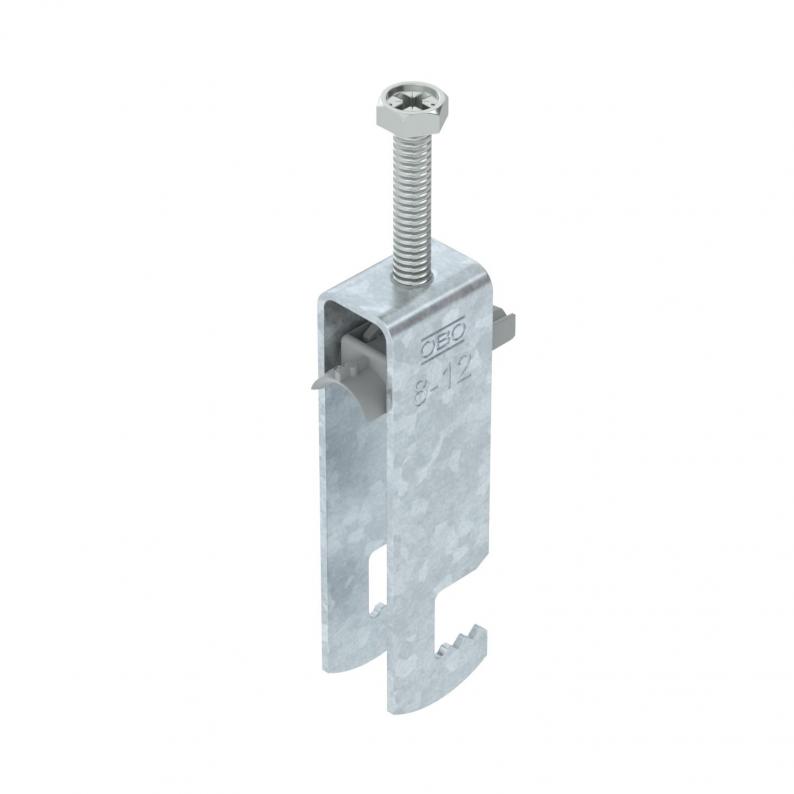

Bügelschelle mit F-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Flachstahl
  • U-Stahl
  • Bügelschelle für Flach- und U-Eisen von 4-12 mm

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre3
Blechstärke1,5 mm
Dimension8-12mm
für Rohrdurchmesser max.12 mm
für Rohrdurchmesser min.8 mm
GewindeM6
Halogenfreija
Länge Außenmaß34 mm
Max. Anzugsdrehmoment3 Nm
Mit Kunststoffwanneja
Montageartflaches Profil
Oberflächetauchfeuerverzinkt
Schlitzweite10 mm
Spannbereich D max.12 mm
Spannbereich D min.8 mm
WerkstoffStahl
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

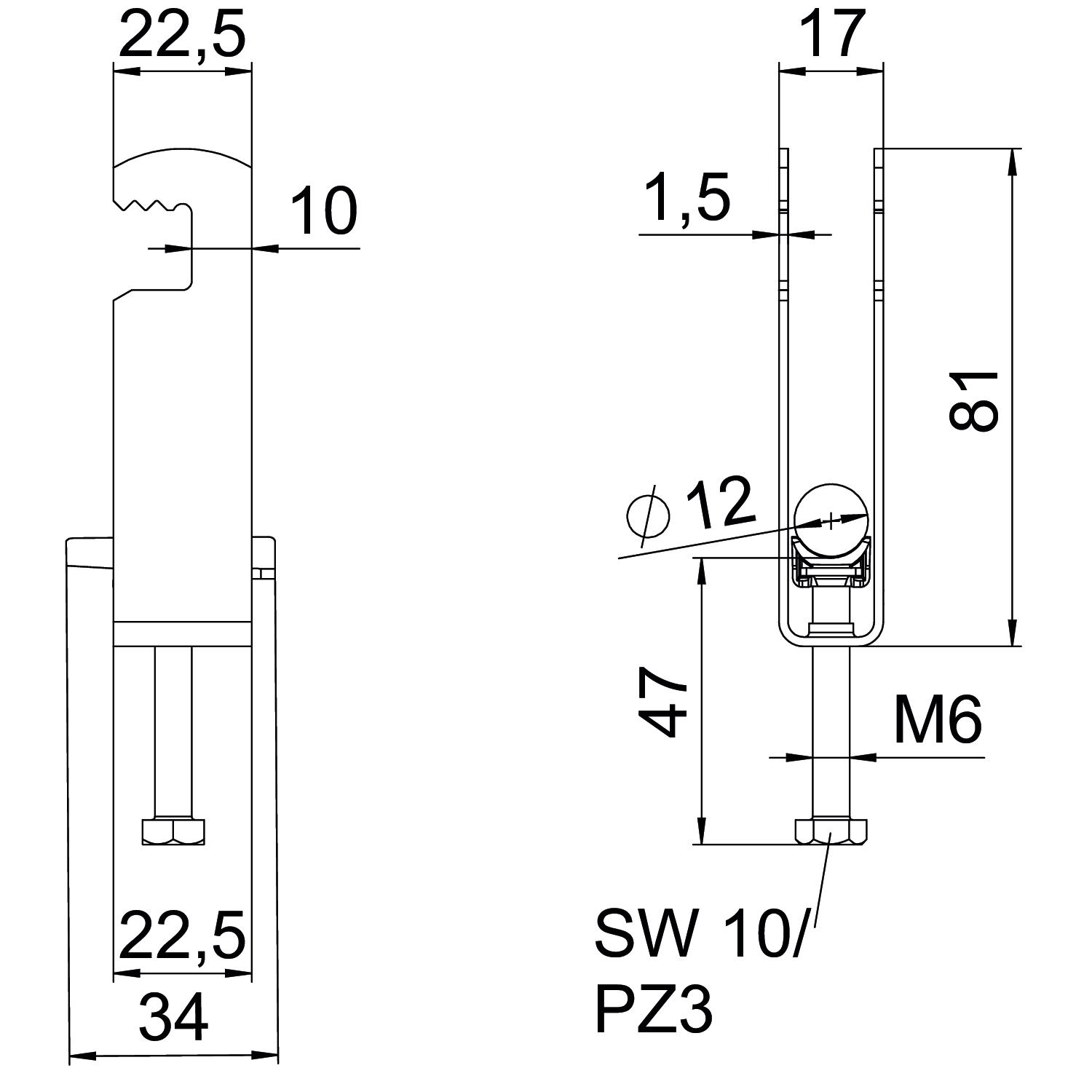

Abmessungen

Breite17 mm
Höhe81 mm
Länge22,5 mm
Maß A22,5 mm
Maß B17 mm
Maß C34 mm
Maß GM6
Maß H81 mm
Maß L47 mm
Maß t1,5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)

Ausführungen

Spannbereich D min.
Spannbereich D max.
BS-F3-K-12 FT
Art.Nr.
1188201
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
BS-F3-K-16 FT
Art.Nr.
1188204
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-F3-K-22 FT
Art.Nr.
1188207
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
BS-F3-K-28 FT
Art.Nr.
1188210
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
