Bügelschelle 2056 F-Fuß, 2-fach, Metalldruckwanne, FT
Bügelschelle 2056 F-Fuß, 2-fach, Metalldruckwanne, FT
Art.Nr. 1187445 | EAN 4012196853625
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung

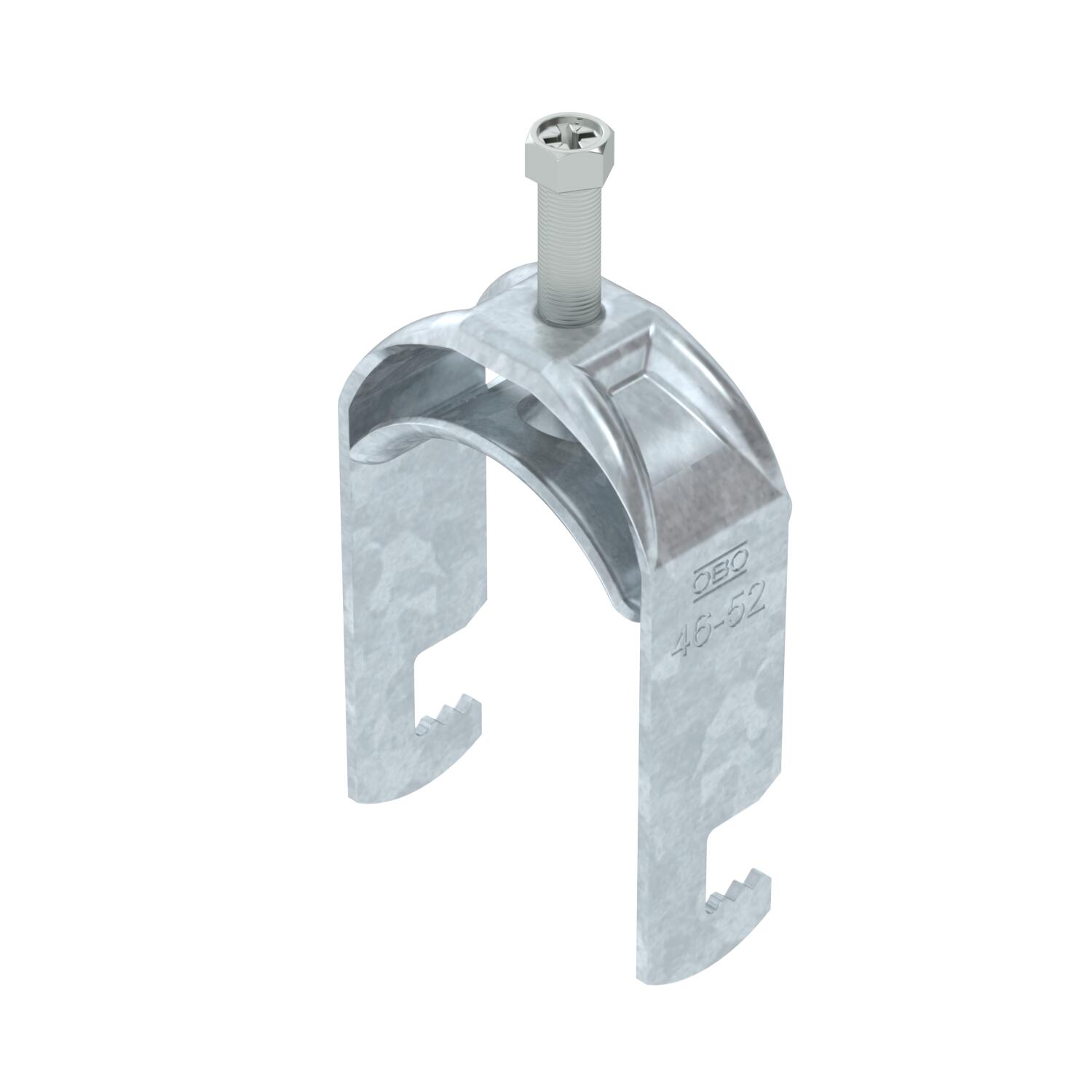

Bügelschelle mit F-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2 mm |
| Dimension | 46-52mm |
| für Rohrdurchmesser max. | 52 mm |
| für Rohrdurchmesser min. | 46 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Metallwanne | ja |
| Montageart | flaches Profil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 52 mm |
| Spannbereich D min. | 46 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

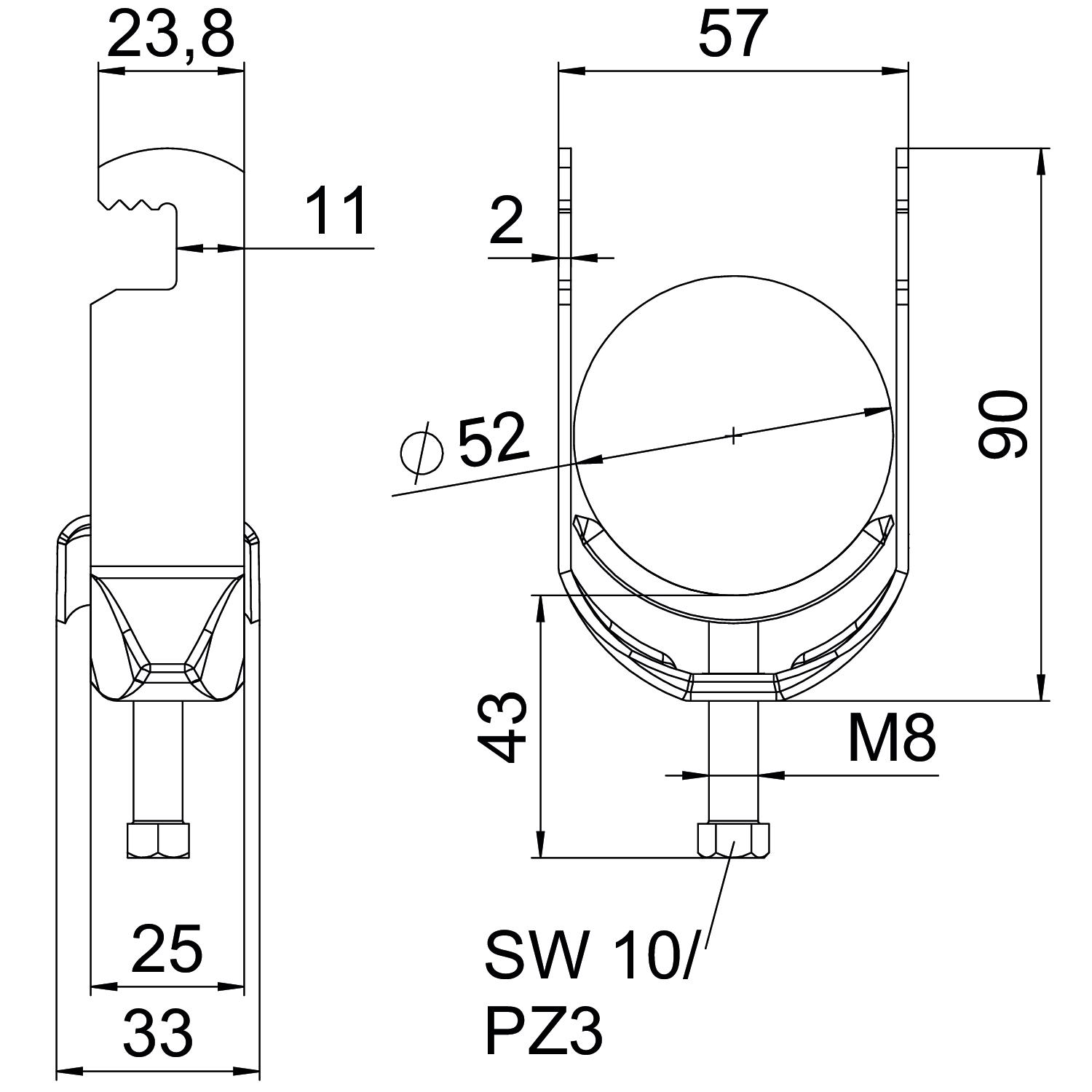

Abmessungen
| Breite | 57 mm |
|---|---|
| Höhe | 148 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 57 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 148 mm |
| Maß L | 43 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
BS-F2-M-12 FT
12 mm
3 Nm
8 mm
1187403
BS-F2-M-16 FT
16 mm
3 Nm
12 mm
1187409
BS-F2-M-22 FT
22 mm
3 Nm
16 mm
1187415
BS-F2-M-28 FT
28 mm
3 Nm
22 mm
1187421
BS-F2-M-34 FT
34 mm
3 Nm
28 mm
1187427
BS-F2-M-40 FT
40 mm
3 Nm
34 mm
1187433
BS-F2-M-46 FT
46 mm
5 Nm
40 mm
1187439
BS-F2-M-52 FT
52 mm
5 Nm
46 mm
1187445
