Bügelschelle 2056 F-Fuß, 1-fach, Kunststoffdruckwanne, A2
Bügelschelle 2056 F-Fuß, 1-fach, Kunststoffdruckwanne, A2
Art.Nr. 1188261 | EAN 4012197416263
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
3 Nm
kl. VKE: 100 Stück
100Stück
Beschreibung
Bügelschelle mit F-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 8-12mm |
| für Rohrdurchmesser max. | 12 mm |
| für Rohrdurchmesser min. | 8 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Kunststoffwanne | ja |
| Montageart | flaches Profil |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 12 mm |
| Spannbereich D min. | 8 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

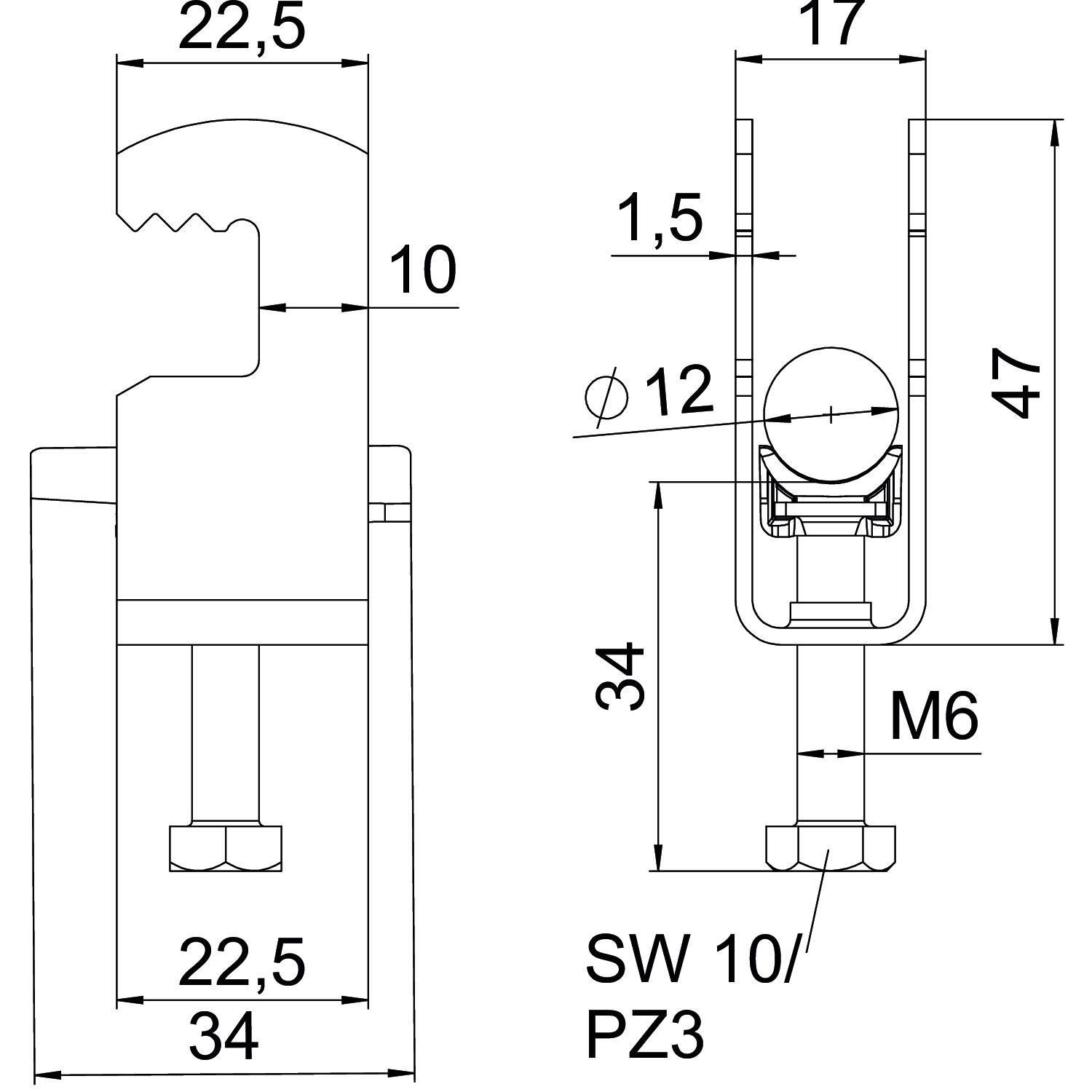

Abmessungen
| Breite | 17 mm |
|---|---|
| Höhe | 47 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 17 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 47 mm |
| Maß L | 35 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-F1-K-12 A2
3 Nm
12 mm
8 mm
1188261
BS-F1-K-16 A2
3 Nm
16 mm
12 mm
1188264
BS-F1-K-22 A2
3 Nm
22 mm
16 mm
1188267
BS-F1-K-28 A2
3 Nm
28 mm
22 mm
1188270
BS-F1-K-34 A2
3 Nm
34 mm
28 mm
1188273
BS-F1-K-40 A2
3 Nm
40 mm
34 mm
1188276
Spannbereich D max.
Spannbereich D min.
BS-F1-K-12 A2
Art.Nr.
1188261
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
BS-F1-K-16 A2
Art.Nr.
1188264
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-F1-K-22 A2
Art.Nr.
1188267
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
BS-F1-K-28 A2
Art.Nr.
1188270
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
BS-F1-K-34 A2
Art.Nr.
1188273
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
BS-F1-K-40 A2
Art.Nr.
1188276
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
