Bügelschelle, 2-fach Metalldruckwanne
Bügelschelle, 2-fach Metalldruckwanne
Art.Nr. 1156209 | EAN 4012195958703
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
3 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit Metalldruckwanne, 2-fach 22-28mm
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1658 kg CO₂e / 1 Stück |
| Dimension | 22-28mm |
| für Rohrdurchmesser max. | 25 mm |
| für Rohrdurchmesser min. | 25 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | nein |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 22 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

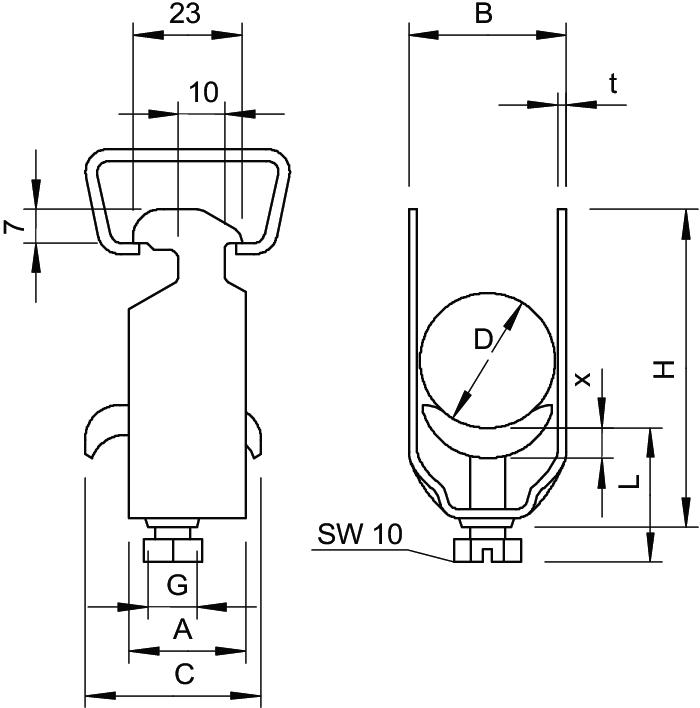

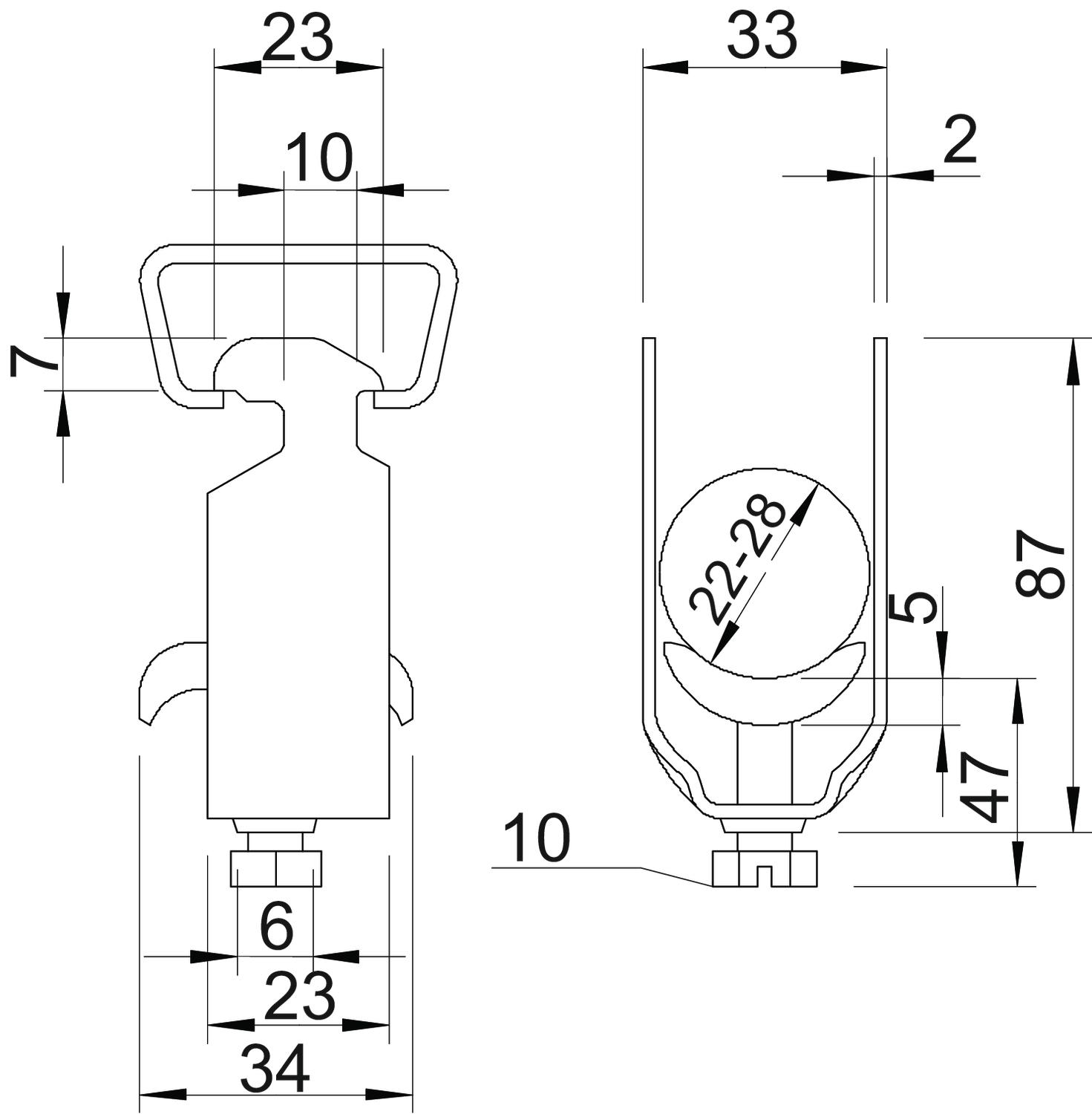

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 33 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 87 mm |
| Maß L | 47 mm |
| Maß t | 2 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056 M2 12 FT
8 mm
3 Nm
12 mm
1156179
2056 M2 16 FT
12 mm
3 Nm
16 mm
1156187
2056 M2 22 FT
16 mm
3 Nm
22 mm
1156195
2056 M2 28 FT
22 mm
3 Nm
28 mm
1156209
Spannbereich D min.
Spannbereich D max.
2056 M2 12 FT
Art.Nr.
1156179
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
2056 M2 16 FT
Art.Nr.
1156187
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
2056 M2 22 FT
Art.Nr.
1156195
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
2056 M2 28 FT
Art.Nr.
1156209
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
