Bügelschelle, 2-fach Metalldruckwanne

Bügelschelle, 2-fach Metalldruckwanne

Art.Nr. 1156195 | EAN 4012195494959

Alle Ausführungen anzeigen
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
3 Nm

kl. VKE: 50 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Bügelschelle mit Metalldruckwanne, 2-fach 16-22mm
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm
  • Schlitzweite 16-17 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre2
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,1183 kg CO₂e / 1 Stück
Dimension16-22mm
für Rohrdurchmesser max.20 mm
für Rohrdurchmesser min.20 mm
für Schiene mit Schlitzweite (mit Intervall) max.17 mm
für Schiene mit Schlitzweite (mit Intervall) min.16 mm
Halogenfreinein
Max. Anzugsdrehmoment3 Nm
Mit Gegenwannenein
Mit Kunststoffwannenein
Mit Metallwanneja
MontageartProfilschiene
Oberflächetauchfeuerverzinkt
Schlagfestnein
Spannbereich D max.22 mm
Spannbereich D min.16 mm
WerkstoffStahl
Werkstoff der WanneStahl
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

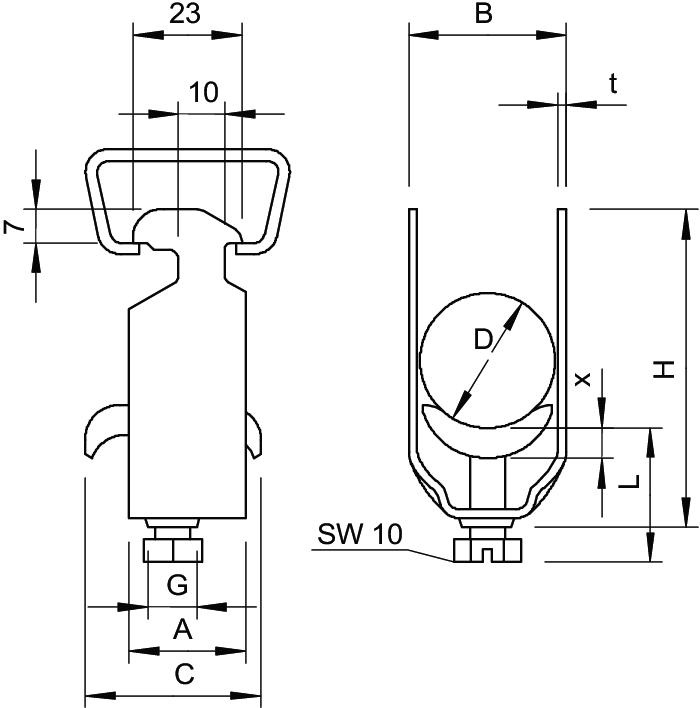

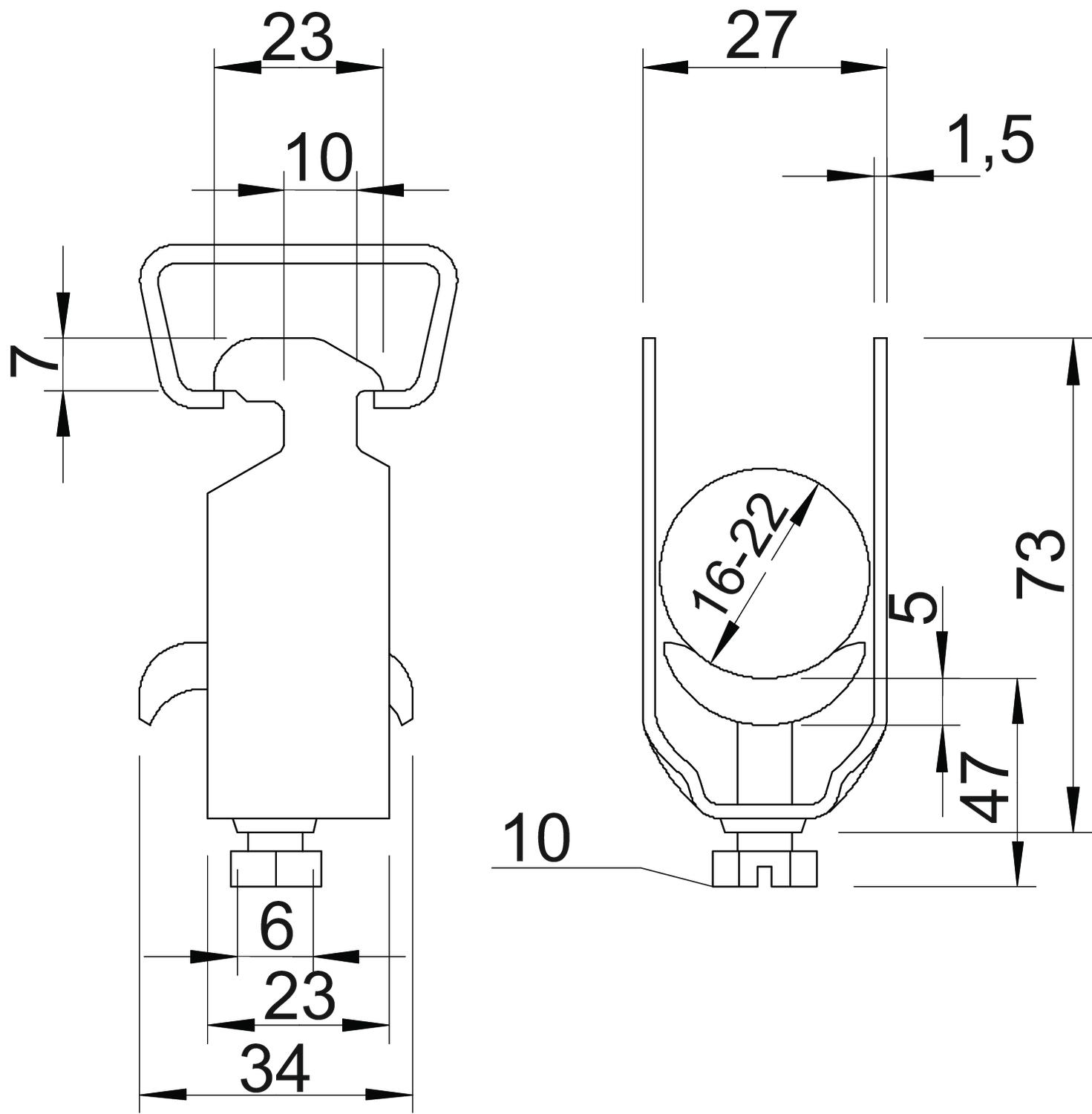

Abmessungen

Maß A23 mm
Maß B27 mm
Maß C34 mm
Maß GM6
Maß H73 mm
Maß L47 mm
Maß t1,5 mm
Maß x5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Spannbereich D max.
Spannbereich D min.
2056 M2 12 FT
Art.Nr.
1156179
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
2056 M2 16 FT
Art.Nr.
1156187
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
2056 M2 22 FT
Art.Nr.
1156195
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
2056 M2 28 FT
Art.Nr.
1156209
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
