Bügelschelle, 2-fach Kunststoffdruckwanne FT
Bügelschelle, 2-fach Kunststoffdruckwanne FT
Art.Nr. 1161342 | EAN 4012195065593
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite.
Schelle und Schraube aus tauchfeuerverzinktem Stahl, Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Schelle und Schraube aus tauchfeuerverzinktem Stahl, Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,179 kg CO₂e / 1 Stück |
| Dimension | 28-34mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 34 mm |
| Spannbereich D min. | 28 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

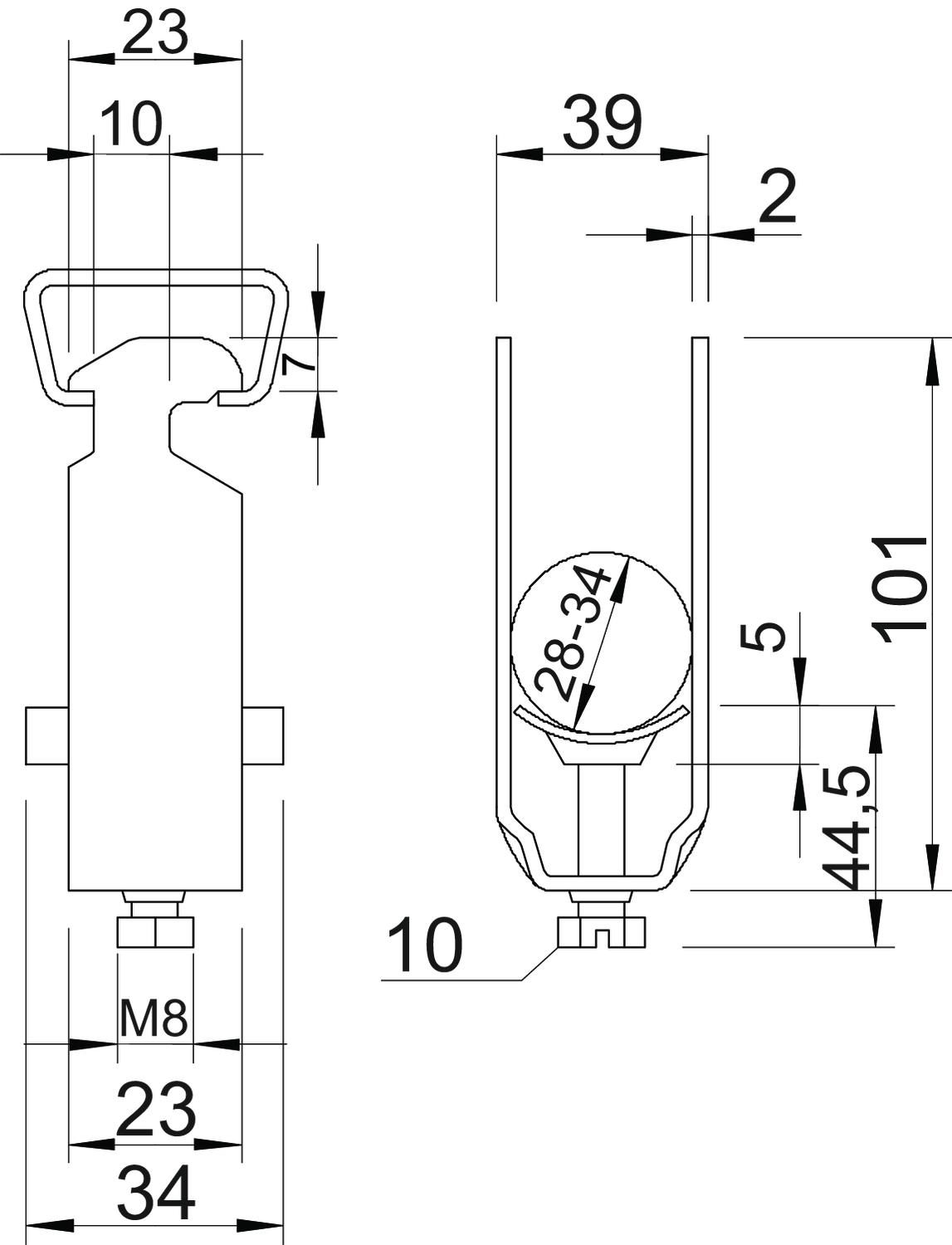

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 39 mm |
| Maß C | 34 mm |
| Maß G | M8 |
| Maß H | 101 mm |
| Maß L | 44,5 mm |
| Maß t | 2 mm |
| Maß x | 6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
Art.Nr.
2056 2 16 FT
16 mm
12 mm
3 Nm
1161164
2056 2 28 FT
28 mm
22 mm
3 Nm
1161288
2056 2 34 FT
34 mm
28 mm
5 Nm
1161342
2056 2 40 FT
40 mm
34 mm
5 Nm
1161407
2056 2 46 FT
46 mm
40 mm
5 Nm
1161466
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
2056 2 16 FT
Art.Nr.
1161164
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
2056 2 28 FT
Art.Nr.
1161288
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
2056 2 34 FT
Art.Nr.
1161342
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
2056 2 40 FT
Art.Nr.
1161407
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
34 mm
2056 2 46 FT
Art.Nr.
1161466
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
