Bügelschelle, 2-fach Kunststoffdruckwanne
Bügelschelle, 2-fach Kunststoffdruckwanne
Art.Nr. 1181467 | EAN 4012195076698
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung
Passend zu Winkeleisen mit 40 mm Schenkellänge.
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,419 kg CO₂e / 1 Stück |
| Dimension | 40-46mm |
| für 1 Kabel H | 111 mm |
| für 1 Kabel L | 31,5 |
| für 2 Kabel H | 160 mm |
| für 2 Kabel L | 37,5 mm |
| für 3 Kabel H | 209 mm |
| für 3 Kabel L | 44,5 mm |
| für Rohrdurchmesser max. | 40 mm |
| für Rohrdurchmesser min. | 40 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

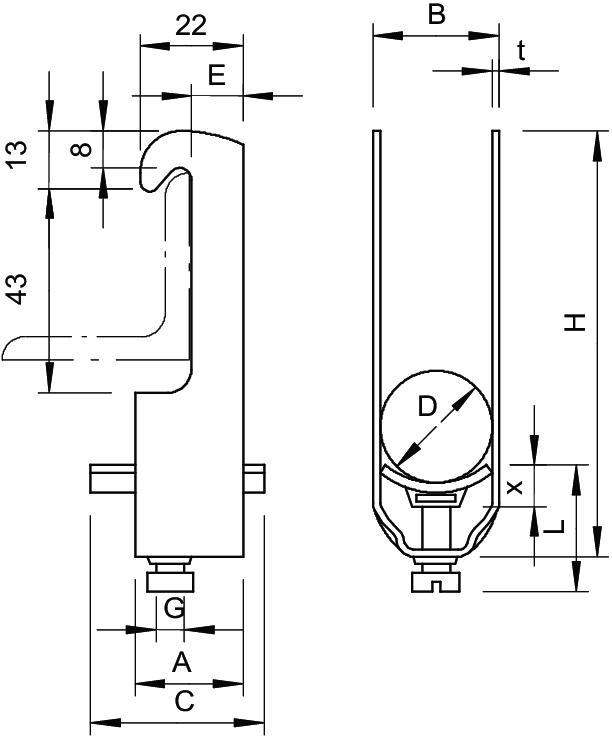

Abmessungen
| Maß A | 25 mm |
|---|---|
| Maß B | 51 mm |
| Maß C | 40 mm |
| Maß E | 13,5 mm |
| Maß G | M8 |
| Maß H | 160 mm |
| Maß L | 37,5 mm |
| Maß t | 2 mm |
| Maß x | 5,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
2056W 2 16 FT
16 mm
3 Nm
12 mm
1181165
2056W 2 22 FT
22 mm
3 Nm
16 mm
1181211
2056W 2 28 FT
28 mm
3 Nm
22 mm
1181289
2056W 2 34 FT
34 mm
5 Nm
28 mm
1181343
2056W 2 46 FT
46 mm
5 Nm
40 mm
1181467
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
2056W 2 16 FT
Art.Nr.
1181165
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
2056W 2 22 FT
Art.Nr.
1181211
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
2056W 2 28 FT
Art.Nr.
1181289
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
2056W 2 34 FT
Art.Nr.
1181343
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
2056W 2 46 FT
Art.Nr.
1181467
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
