Bügelschelle, 2-fach Kunststoffdruckwanne
Bügelschelle, 2-fach Kunststoffdruckwanne
Art.Nr. 1170465 | EAN 4012195071891
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu Flach-, Winkel- und U-Eisen von 4 - 12 mm Materialstärke.
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3444 kg CO₂e / 1 Stück |
| Dimension | 40-46mm |
| für 1 Kabel H | 80 mm |
| für 1 Kabel L | 26 |
| für 2 Kabel H | 128 mm |
| für 2 Kabel L | 33 mm |
| für 3 Kabel H | 177 mm |
| für 3 Kabel L | 45 mm |
| für Rohrdurchmesser max. | 40 mm |
| für Rohrdurchmesser min. | 40 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | flaches Profil |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

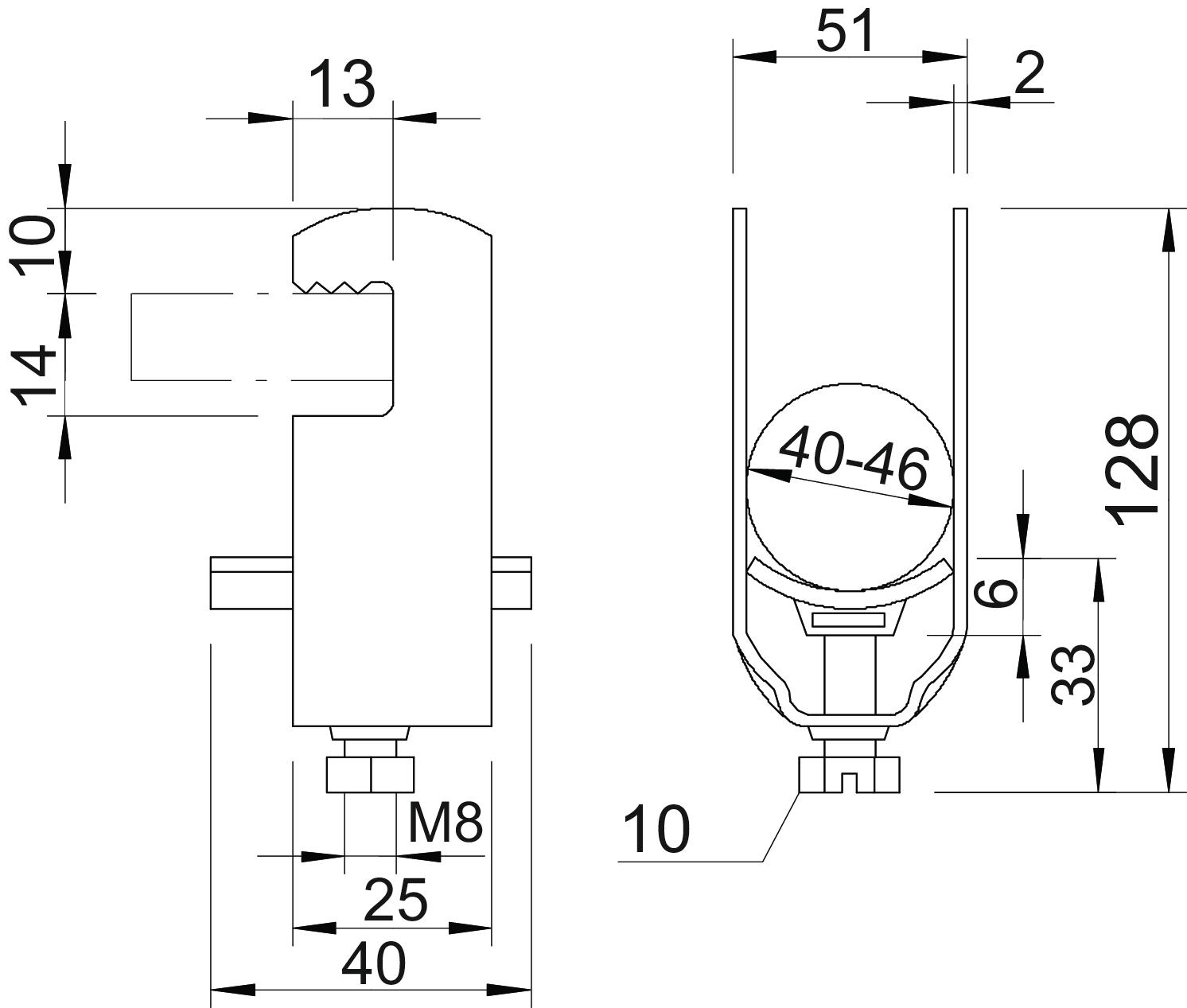

Abmessungen
| Maß A | 25 mm |
|---|---|
| Maß B | 51 mm |
| Maß C | 40 mm |
| Maß E | 13 mm |
| Maß G | M8 |
| Maß H | 128 mm |
| Maß L | 33 mm |
| Maß t | 2 mm |
| Maß x | 6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
2056F 2 22 FT
3 Nm
16 mm
22 mm
1170228
2056F 2 28 FT
3 Nm
22 mm
28 mm
1170287
2056F 2 34 FT
5 Nm
28 mm
34 mm
1170341
2056F 2 46 FT
5 Nm
40 mm
46 mm
1170465
2056F 2 52 FT
5 Nm
46 mm
52 mm
1170511
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
2056F 2 22 FT
Art.Nr.
1170228
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
2056F 2 28 FT
Art.Nr.
1170287
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
2056F 2 34 FT
Art.Nr.
1170341
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
2056F 2 46 FT
Art.Nr.
1170465
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
2056F 2 52 FT
Art.Nr.
1170511
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
52 mm
